3D AOI Programming Manual 第 3 部分 检验算法 III- 34 参数 说明 Shift （偏移） X: -μm 规定了检测到元件的中心和检测窗口的中心之间的X轴距离的可接受范围。 仅可在没有焊盘信息时设置此项。 Y: -μm 规定了检测到元件的中心和检测窗口的中心之间的Y轴距离的可接受范围。 仅可在没有焊盘信息时设置此项。 R: -deg 规定了被测元件的实装角度的可接受范围。 顺时针提高角度值和逆时针降低角…
3D AOI Programming Manual
第 3 部分 检验算法
III-
33
参数 说明
Length Search Image
（长度搜索图像）
选择能够清晰显示电极的灯光。
Length Search Upper
（长度搜索上限）
检测片状元件在宽度方向上的边缘（电极）的设置。
Length Search Upper（长度搜索上限）为电极亮度的上限值。
Length Search Lower（长度搜索下限）为下限值。
计算元件电极及其边缘的亮度阈值时，设置数值以检测电极。
用Length Search Upper（长度搜索上限）和Length Search Lower（长度搜索下限）确认
为电极的像素以蓝色显示。
Length Search Lower
（长度搜索下限）
Smoothing Level
（平滑级）
设置更大的数值以减少噪点。默认值为6。
Height Image
（高度图像）
只有Saki工程师才能修改此项。不要随意修改此设置。
表 1-18 参数
参数 说明
Length（长度）
指定片状元件尺寸。
点击Element size（元素尺寸），设置元件本体元素尺寸的Length（长度）和Width（宽
度）。
点击Window size（窗口尺寸），设置当前窗口尺寸的Length（长度）和Width（宽度）。
Width（宽度）
Edge Search Range
（边缘搜索范围）
指定搜索片状元件边缘的区域。
设置Length（长度）和Width（宽度）设定值的百分比。显示界面上两条黄线之间的区域
为搜索范围。
Lower Height
Threshold
（高度阈值下限）
检测片状元件在长度方向上的边缘的设置。
识别等于或大于Lower Height Threshold（高度阈值下限）的高度，然后沿长度方向检测
片状元件的边缘。
将Lower Height Threshold（高度阈值下限）设置为低于元件的高度但高于焊锡的高度。
高度等于或大于Lower Height Threshold（高度阈值下限）的像素显示为绿色。
在此绿色区域中，利用长度搜索上限和长度搜索下限识别为电极的像素以蓝色显示。
点击Current searched center height 60%（当前已搜索中心高度的60%），将检测到高
度的中心部分的数值的60％设置为Lower Height Threshold（高度阈值下限）。
表 1-19 关于元件本体选项卡的说明
参数 说明
Use Electrode Size to
Overhang inspection
（使用电极尺寸进行偏移检验）
当元件本体宽度与电极宽度不相同时，请勾选此项目。
Electrode Length [μm]
（电极长度[μm]）
规定电极的尺寸。
点击Acquire size of electrode from element（从元素获取电极尺寸），将
电极的元素尺寸设置为Electrode Length[μm]（电极长度[μm]）和
Electrode Width[μm]（电极宽度[μm]）。
Electrode Width [μm]
（电极宽度[μm]）
表 1-20 关于电极选项卡的说明
3D AOI Programming Manual
第 3 部分 检验算法
III-
34
参数 说明
Shift
（偏移）
X: -μm
规定了检测到元件的中心和检测窗口的中心之间的X轴距离的可接受范围。
仅可在没有焊盘信息时设置此项。
Y: -μm
规定了检测到元件的中心和检测窗口的中心之间的Y轴距离的可接受范围。
仅可在没有焊盘信息时设置此项。
R: -deg
规定了被测元件的实装角度的可接受范围。
顺时针提高角度值和逆时针降低角度值。
仅可在没有焊盘信息时设置此项。
Result type
（结果类型）
Found
（找到）
检测到元件时检验结果是OK。
Not Found
（未找到）
未检测到元件时检验结果变成OK。
Side Overhang[%]
（侧面偏移[%]）
仅可在没有焊盘信息时设置。
如果焊盘的宽度小于电极的宽度，则计算A / P x 100[%]。
如果焊盘的宽度大于电极的宽度，则计算A / W x 100[%]。
如果计算结果为25％或更高，则将其识别为NG。
W
A
P
图 1-36 侧面偏移
End Overhang[μm]
（末端偏移[μm]）
仅可在没有焊盘信息时设置。
计算A值。
即使片状元件尖端只是突出了焊盘一点点，也将其识别为NG。
A
图 1-37 末端偏移
表 1-21 良品范围设置
如果在Result type（结果类型）的OK Range（良品范围）内选择了多个项目，检测
到其中一个所选结果类型时，检验结果成为OK。
3D AOI Programming Manual
第 3 部分 检验算法
III-
35

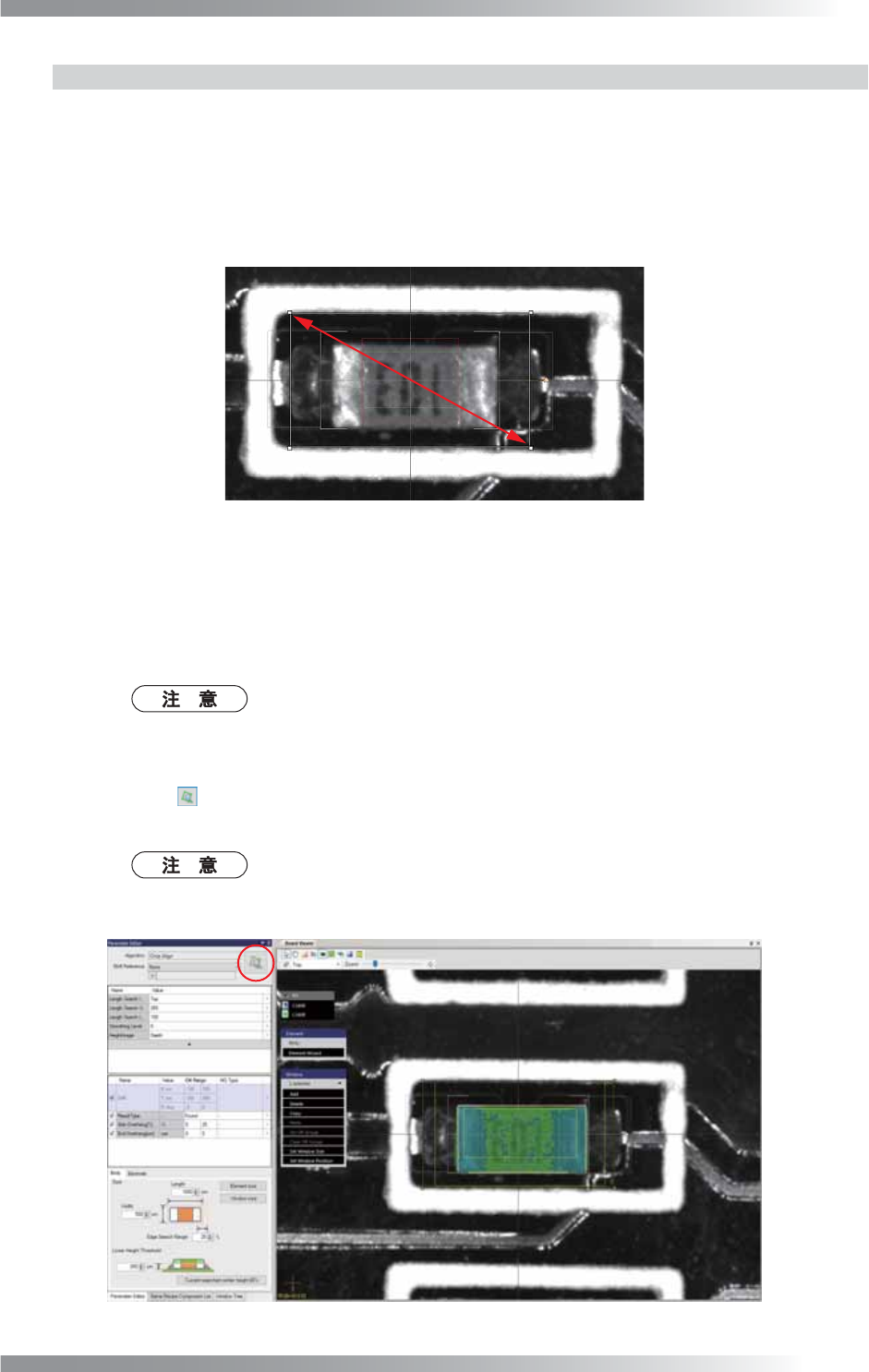

1.9.3 设置步骤
第1步： 从Algorithm（算法）下拉列表中选择Chip Align（片状元件位置）。
第2步： 从Length Search Image（长度搜索图像）下拉列表中选择可以使电极能够清晰显示的灯
光。
第3步： 将检测窗口调整至包围该元件。
图 1-38 调整检测窗口
第4步： 检查Length Search Upper（长度搜索上限）和Length Search Lower（长度搜索下限）值。
设置数值，以便根据元件电极及其周围物件的亮度阈值检测到电极。
第5步： 点击Element size（元素尺寸）。
当元件本体宽度和电极宽度不同时，勾选Electrode（电极）选项卡的Use Electrode
Size to Overhang inspection（使用电极尺寸进行偏移检验），然后点击Acquire
size of electrode（从元素获取电极尺寸）。
第6步： 点击 图标，并检查是否检测到元件。
检测到的元件用粉红色圆形显示。
如果无法检测到元件，调整Lower Height Threshold（高度阈值下限）的数值。
将Lower Height Threshold（高度阈值下限）设置为低于元件的高度但高于焊锡的
高度。
图 1-39 检测元件
