II- 117 3D AOI Programming Manual 第 2 部分 检验数据 项目 说明 Shape Assigning Buttons（形 状分配按钮） Assigned by name （按名称分配） 按名称搜索，分配最高匹配率的形状。分配的项目显示为黄色。 Assigned by image （按图像分配） 通过模板匹配搜索元件的图像数据和所有形状的图像，然后分配最 高匹配率的形状。分配的项目显示为绿色。 Assig…
II-
116
3D AOI Programming Manual
第 2 部分 检验数据
项目 说明
Link ID List
（数据库ID列
表）
Link ID（数据库ID） 显示当前检验数据的数据库ID。
General name
（一般名称）
显示数据库ID的一般名称。
仅在数据库ID与一般名称相关联时显示。
Library name
（检验库名称）
如果检验库存在数据库ID时，则显示字符串Library（检验库）。
Shape name（形状名称）
显示数据库ID的形状名称。
仅在数据库ID与形状名称相关联时显示。
Recipe wizard
（检查参数向导）
显示数据库ID的检查参数向导。
检查参数向导是根据形状类型扩展检查参数的功能。检查参数向导
名称根据形状类型提供。
仅在数据库ID与形状名称相关联时显示。
Recipe（检查参数）
显示数据库ID的检查参数名称。
仅在数据库ID与形状名称相关联时显示。
Reference name
（参考名称）
显示数据库ID的参考名称。
Score（得分）
显示用Shape Assigning buttons（形状分配按钮）分配形状时的
匹配率。
Matched method
（匹配方法）
显示用于分配的Shape Assigning buttons（形状分配按钮）。
自动模式下用Shape Assigning Buttons（形状分配按钮）显示
图标。
Search
Option
（搜索选项）
Check box（勾选框）
每个勾选框对应数据库ID列表的表头。
搜索所选项。
Text box（文本框） 在文本框中输入文本，从所选项中搜索。
在搜索过程中点击该图标，把光标移动到下一个搜索目标。
在搜索过程中点击该图标，选择所有搜索目标。
在搜索过程中点击该图标，清除搜索结果。
Link Visible
Option
（Link可视选
项）
Show only Link Id in
current program（仅显
示当前程序的数据库ID）
勾选则仅显示当前打开的检验数据包含的数据库ID。
Show only unassigned
LinkId（仅显示未分配的
料库的列表）
勾选则仅显示未分配的数据库ID。
Show assigned by name
（按名称显示已分配）
勾选则仅显示数据库ID列表的匹配方法项目为名称的项目。
Show assigned by image
（按图像显示已分配）
勾选则仅显示数据库ID列表的匹配方法项目为图像的项目。
Show assigned by
gerber
（按gerber显示已分配）
勾选则仅显示数据库ID列表的匹配方法项目为Gerber的项目。
Show assigned by user
（按用户显示已分配）
勾选则仅显示数据库ID列表的匹配方法项目为用户的项目。
II-
117
3D AOI Programming Manual
第 2 部分 检验数据
项目 说明
Shape
Assigning
Buttons（形
状分配按钮）
Assigned by name
（按名称分配）
按名称搜索，分配最高匹配率的形状。分配的项目显示为黄色。
Assigned by image
（按图像分配）
通过模板匹配搜索元件的图像数据和所有形状的图像，然后分配最
高匹配率的形状。分配的项目显示为绿色。
Assigned by gerber
（按gerber分配）
通过模板匹配搜索元件的gerber数据和所有形状的图像，然后分配
最高匹配率的形状。分配的项目显示为红色。
执行自动形状分配的详细设置。
设置每个选项卡的详细设置（按名称分配、按图像分配和按gerber
分配）。
改变最低匹配率数值，避免在自动形状分配下分配低匹配率的形
状。
如果匹配率等于或小于指定值，不会自动分配形状。
Image of Selected Item（所选项图像） 显示所选列表的图像。
Inspection
Preset
（检验预设置）
指定检验预设置的设置
Drop-down list
（下拉菜单）
对自动检查参数生成的检测预设置进行设置。
默认设置为Post-reflow（回流焊后）。
Generate recipe（生成检查参数）
为未分配的检查参数的数据库ID生成默认检查参数（检查参数向导
名称）。
Close（关闭） 退出Assign Library Management（分配库管理）。
表 1-34 说明
第2步： 选择项目，分配形状。
选择数据库ID的同时按 + ，选择所有项目。
按
的同时选择项目，选择所有指定范围内的项目。
按
的同时选择项目，选择所有指定项目。

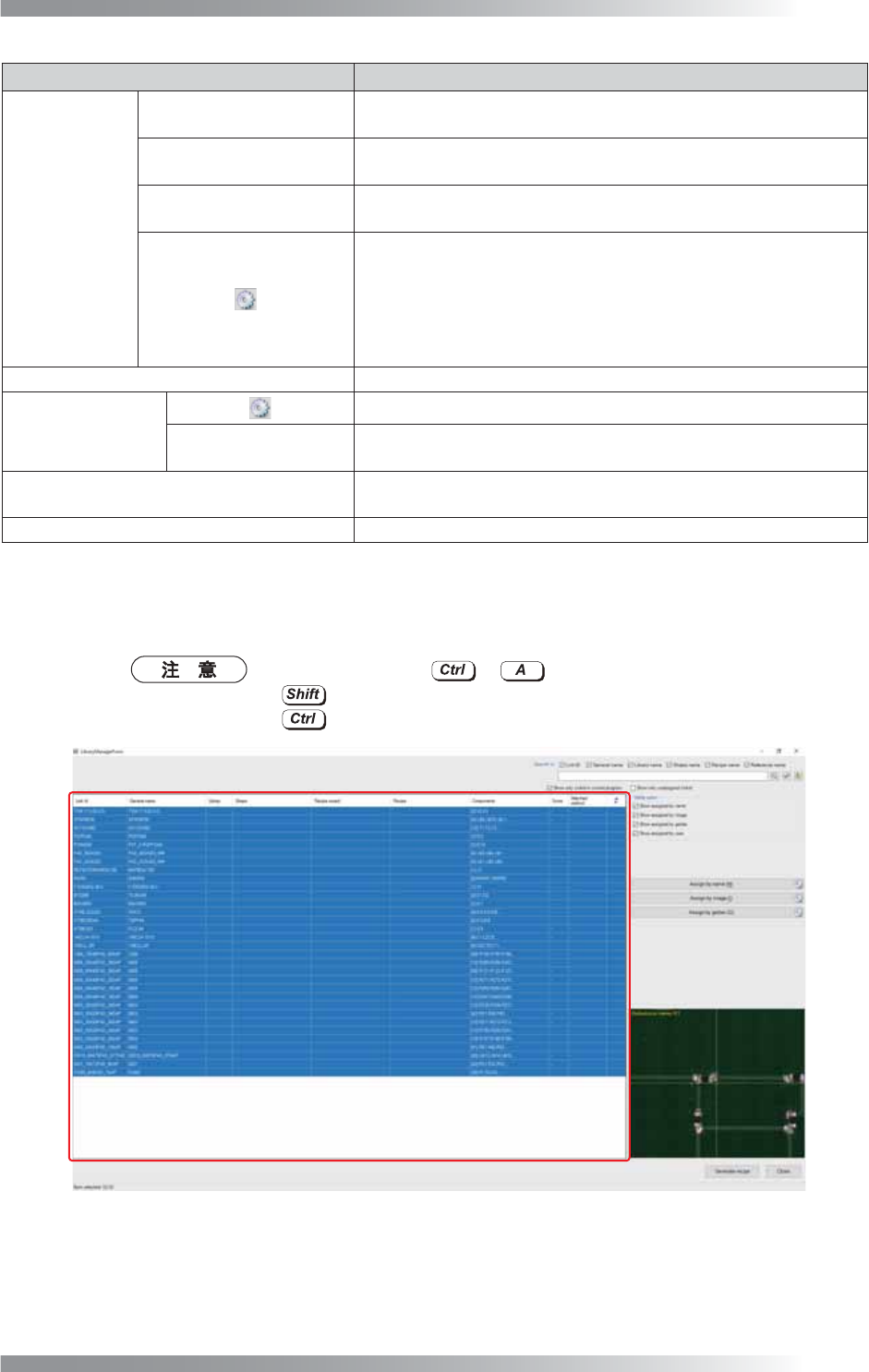

图 1-232 分配库管理 3
II-
118
3D AOI Programming Manual
第 2 部分 检验数据
第3步： 点击Assigned by gerber（按gerber分配）分配库管理。
如果未加载gerber数据，点击Assigned by name（按名称分配）。

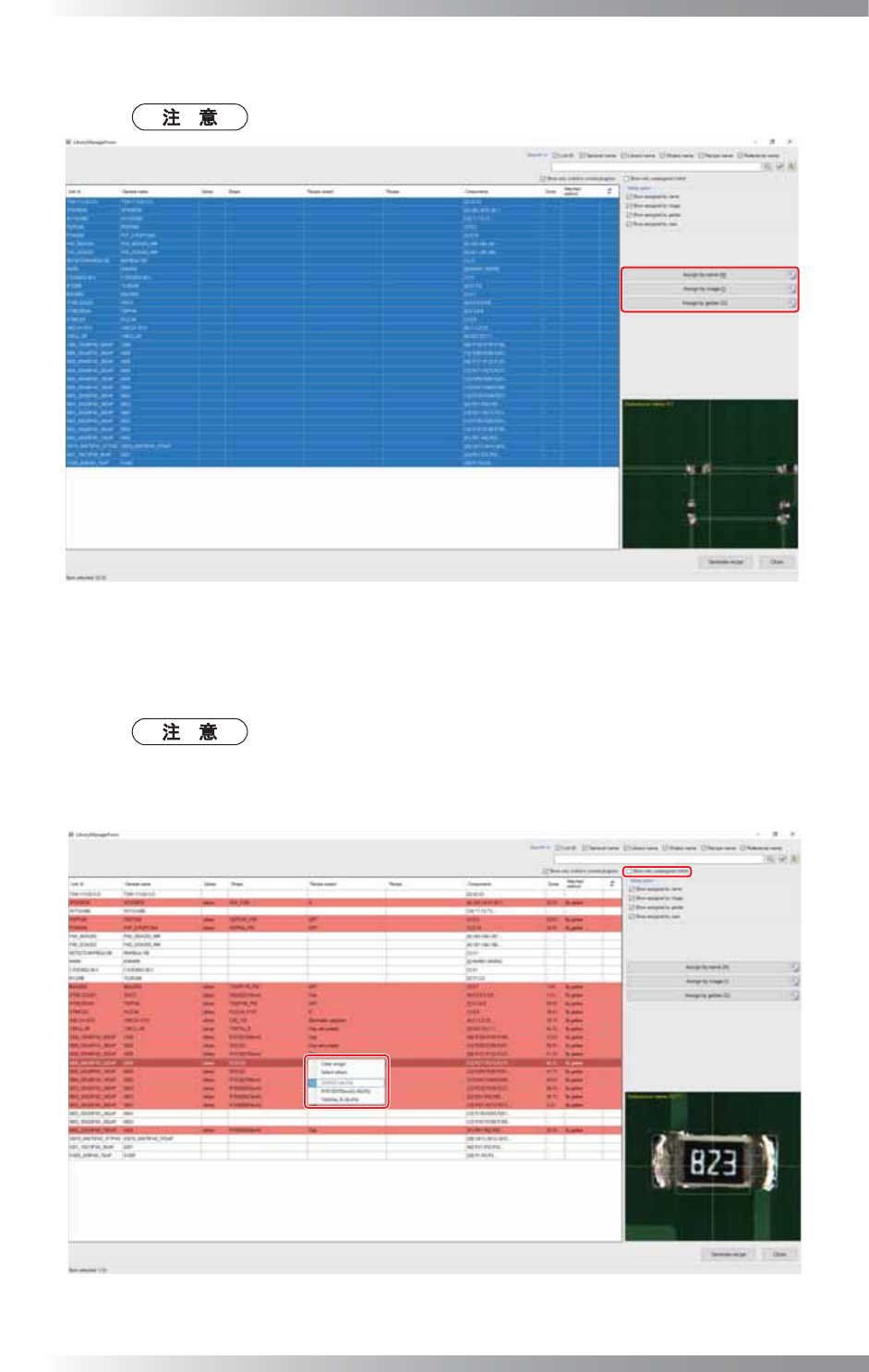

图 1-233 分配库管理 4
第4步： 参考Image of Selected Item（所选项图像），确认自动形状分配是否已经正确执行。如果
形状分配不合适，则选择目标形状名称项目，勾选其他匹配形状候选。
如果有未分配的数据库ID，则勾选Show only unassigned LinkId（仅显示未分配的
料库的列表），仅显示未分配的料库。
这一状态下，选择Assigned by name（按名称分配）或Assigned by image（按图像
分配），执行自动形状分配。
图 1-234 分配库管理 5
