3D AOI Programming Manual
第 3 部分 检验算法
III-
82

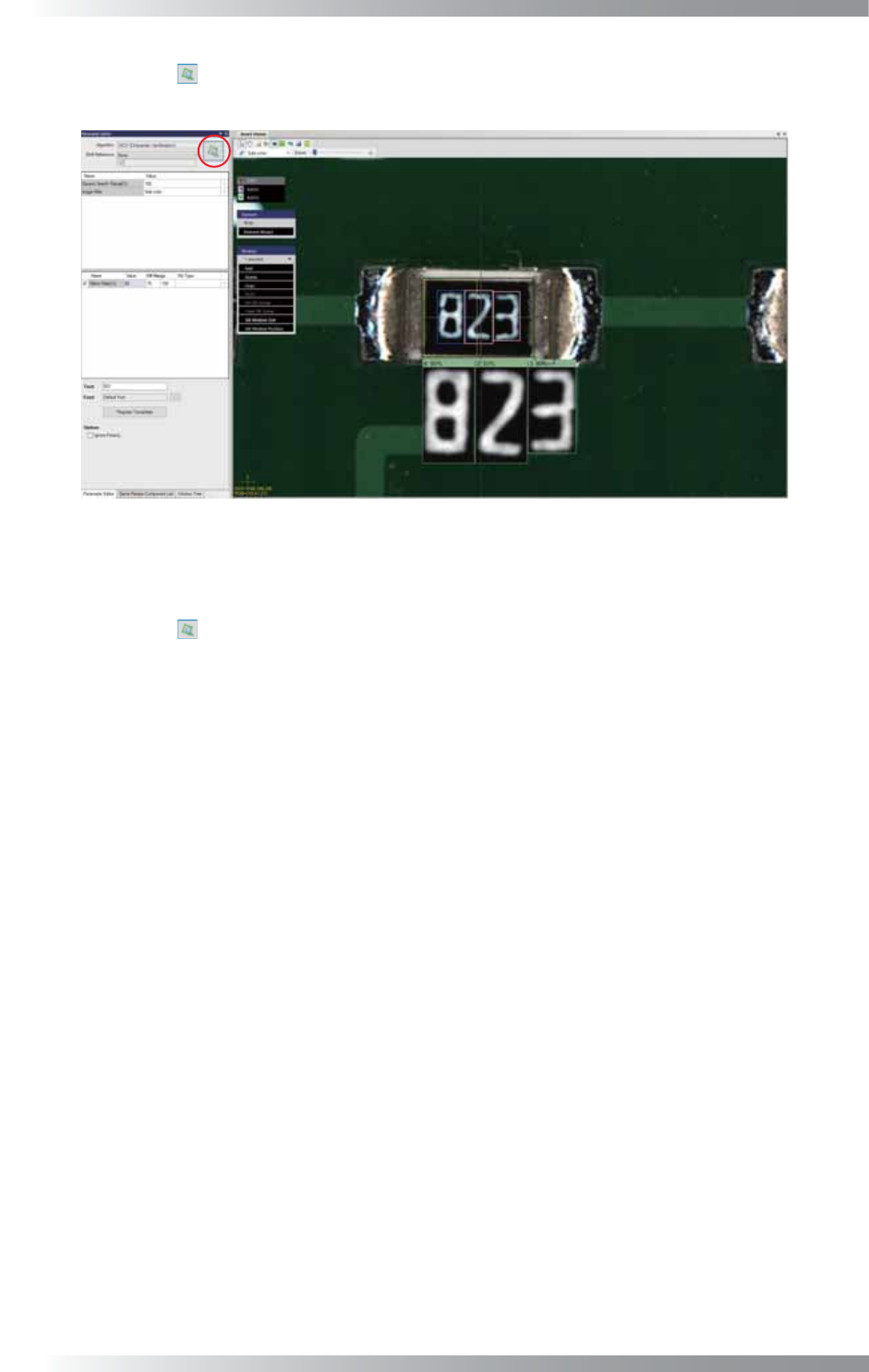

第11步： 点击 ，并检查是否搜索到该字符。
第一个字符显示在蓝色长方形内，其余字符显示在粉色长方形内。
图 3-22 检测字符
第12步： 如果样本值被判为NG时，指定样本值的OK Range（良品范围）并设置NG Type（NG类型）。
第13步： 点击 图标，并检查检验是否顺利完成。
3D AOI Programming Manual
第 3 部分 检验算法
III-
83

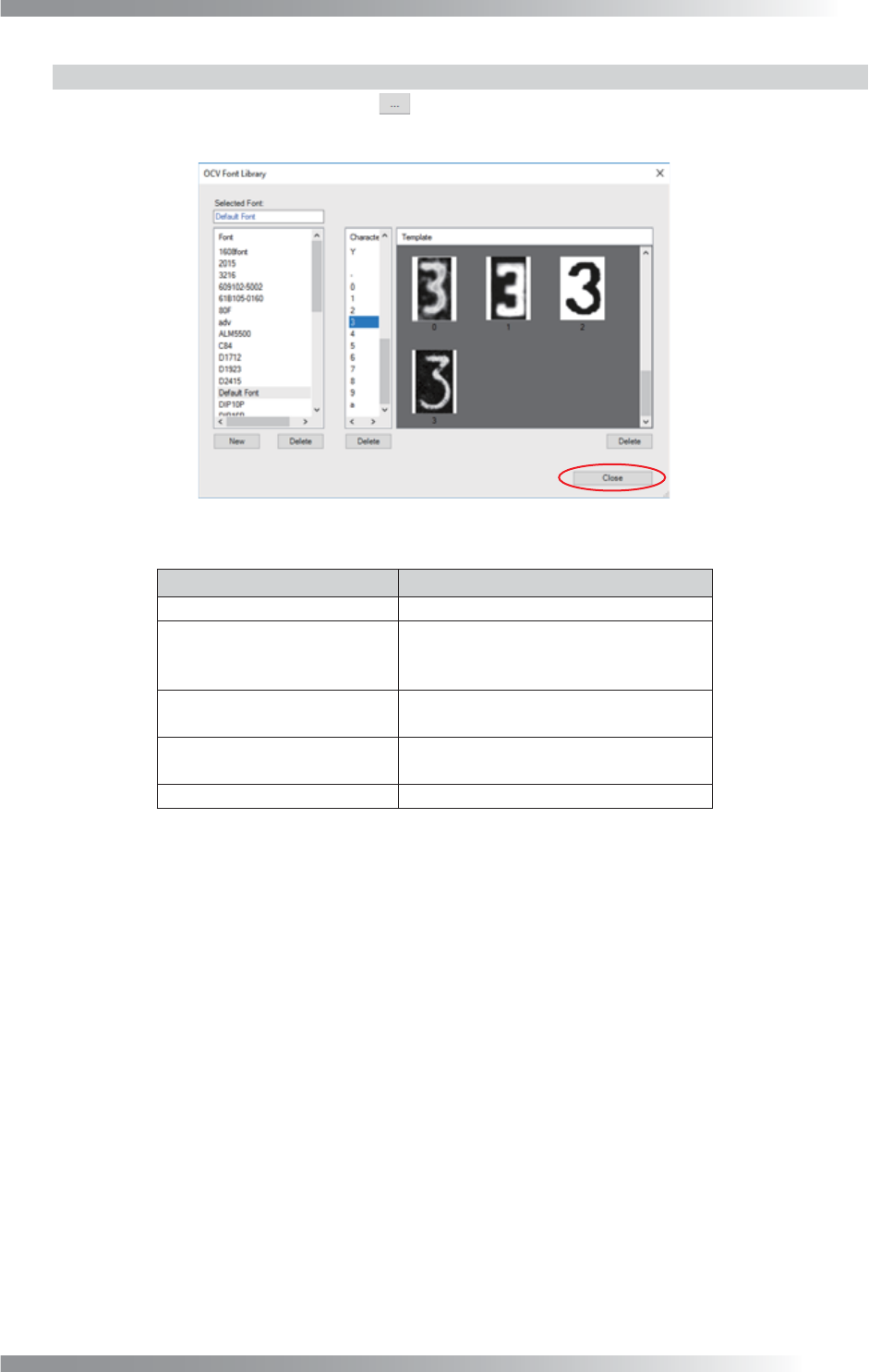

3.4.4 如何检查已注册字符
要检查已注册的字符，点击字体右边的 。
所有设置完成后，点击Close（关闭）来关闭对话框。
图 3-23 对话框
项目 说明
Selected Font（已选字体） 当前选择的字体。
Font（字体）
可选字体列表。
New（新建）: 创建新的字体。
Delete（删除）: 删除一个字体。
Character（字符）
注册在所选字体下的字符列表。
Delete（删除）: 删除所选字符。
Template（模板）
显示注册在此字符下的图像。
Delete（删除）: 删除所选的图像。
Close（关闭） 关闭对话框。
表 3-10 说明
3D AOI Programming Manual
第 3 部分 检验算法
III-
84

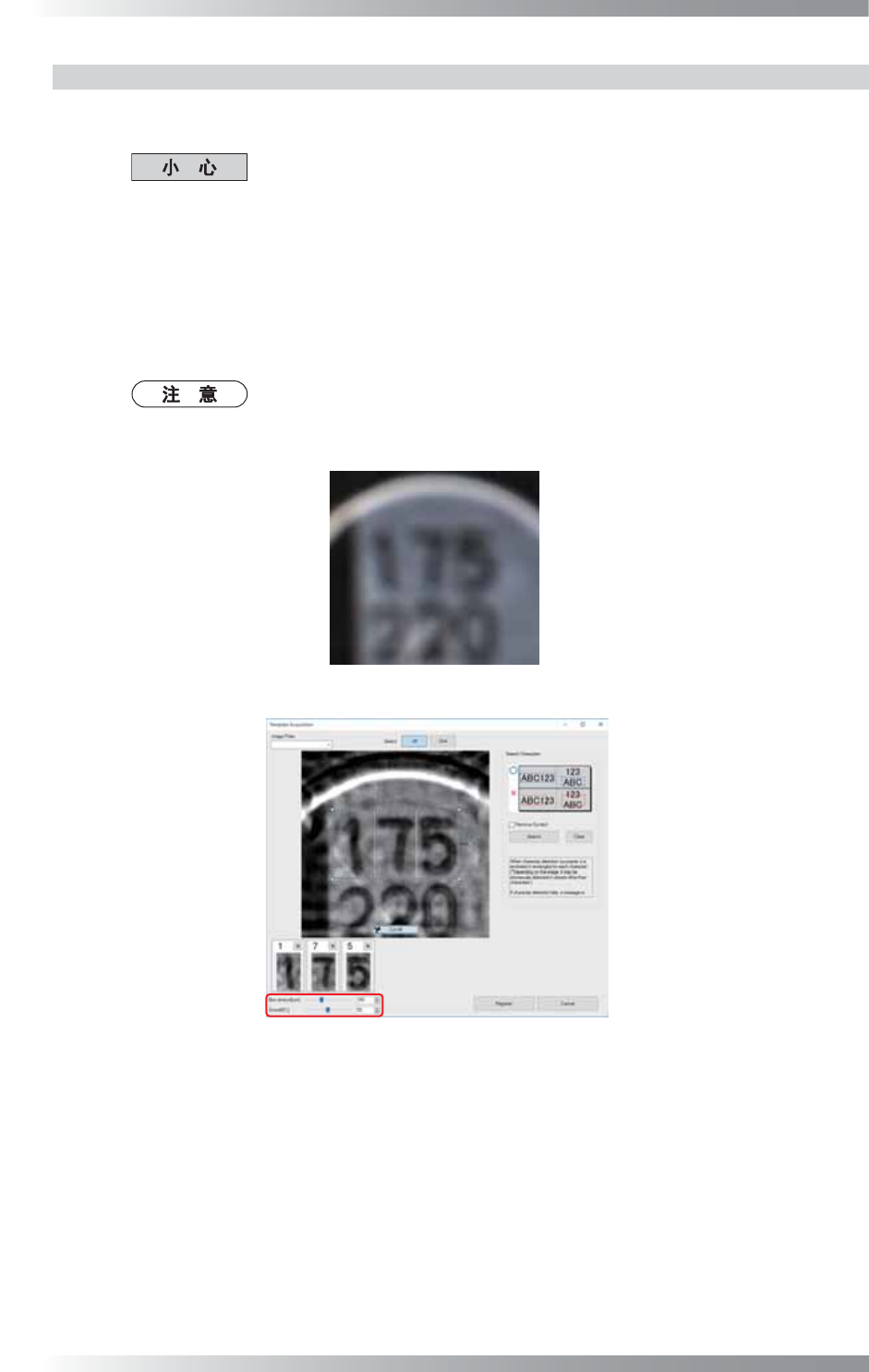

3.4.5 过滤器
通过使用过滤器，可以将图像的模糊移除。
图像过滤器在用于失焦元件的字符检验时有效（例如，高的电解电容器）。
过滤器需要大量计算，因此检验时间会更长。
建议仅在需要反卷积过滤器的检验时启用此功能。
第1步： 从Deconvolution filter（过滤器）的下拉菜单中选择Enable（启用）。
第2步： 请参考3.4.3 设置步骤的第1步至第8步进行设置。
第3步： 设置Blur amount[μm]（模糊量[μm]）以及Smooth[%]（平滑[%]），使图像清晰显示。
设置Horizon filter margin[%]（水平过滤器边缘[%]）以及Vertical filter
margin[%]（垂直过滤器边缘[%]）。如果过滤器在图像一角产生噪点且影响检验，
则调整检查。用粉色虚线内的图像执行检验。
图 3-24 原图
图 3-25 过滤器
第4步： 请参考3.4.3 设置步骤的第9步至第12步进行设置和检验。
