II- 123 3D AOI Programming Manual 第 2 部分 检验数据 1.12.5 生成检查参数 下面对如何生成检查参数进行说明。 检查参数通过由数据库ID分配的检查参数向导名称自动创建。 1.9.5 用元素向导设置检测窗口中所述的检查参数，可以使用元素向导扩展。但是，自动编程可以在 自动形状分配的过程中，通过把检查参数向导名称与数据库ID相连的方式自动创建检查参数。 第1步： 分配完所有形状后，点击Generat…
II-
122
3D AOI Programming Manual
第 2 部分 检验数据
1.12.4 清除分配的形状
下面对如何清除分配的形状进行说明。
第1步： 选择项目，然后右击进行Clear shape assign（清除分配的形状）。
图 1-241 清除分配的形状 1
第2步： 显示以下对话框。
OK（好） 清除分配的形状
Cancel（取消） 取消清除分配的形状
图 1-242 清除分配的形状 2
II-
123
3D AOI Programming Manual
第 2 部分 检验数据
1.12.5 生成检查参数
下面对如何生成检查参数进行说明。
检查参数通过由数据库ID分配的检查参数向导名称自动创建。
1.9.5 用元素向导设置检测窗口中所述的检查参数，可以使用元素向导扩展。但是，自动编程可以在
自动形状分配的过程中，通过把检查参数向导名称与数据库ID相连的方式自动创建检查参数。

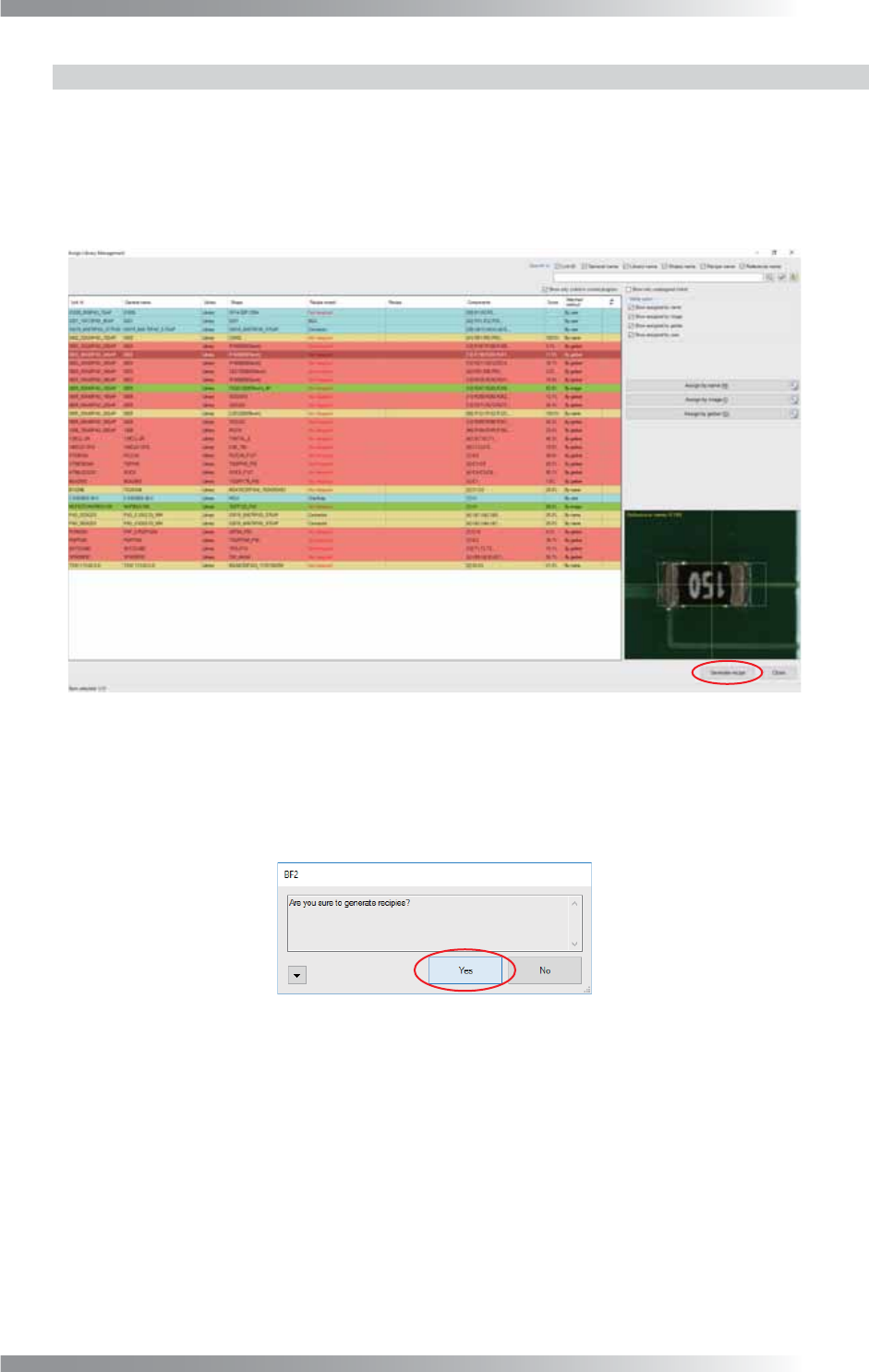

第1步： 分配完所有形状后，点击Generate recipe（生成检查参数）。
图 1-243 生成检查参数 1
第2步： 显示以下对话框。
Yes（是） 生成检查参数
No（否） 不生成检查参数
图 1-244 生成检查参数 2
第3步： 如果极性检验包含在自动生成检查参数中，则进行第4步。
如果极性检验不包含在自动生成检查参数中，则进行第7步。
II-
124
3D AOI Programming Manual
第 2 部分 检验数据
第4步： 显示以下对话框。
界面左下方显示有相同数据库ID的元件的多个缩略图。
点击Switch Link ID（切换数据库ID）按钮，把界面切换至另一个有相同数据库ID的界
面。
如有需要，则调整极性检验的参数。
6ZLWFK'LVSOD\6HWWLQJV˄ߛᤶᰒ⼎䆒㕂˅
,PDJH)LOWHU˄ڣ䖛Ⓒ఼˅
$OJRULWKP3DUDPHWHU6HWWLQJ˄ㅫ⊩খ᭄䆒㕂˅
6ZLWFK/LQN,'˄ߛᤶ᭄ᑧ ,'˅
图 1-245 生成检查参数 3
项目 说明
Switch Display Settings
（切换显示设置）
在显示和隐藏极性检验设置间切换。
Switch Link ID
（切换数据库 ID）
切换数据库ID进行设置。
Image Filter（图像过滤器）
选择灯光。
Algorithm Parameter
Setting（算法参数设置）
显示极性检验算法的参数设置。
显示的算法取决于检查参数向导设置。
表 1-36 说明
