3D AOI Programming Manual
第 2 部分 检验数据
II-
140
反转元件数据位置的Y轴。
从编辑板上选择Layout（布局） > Flip Y（翻转Y轴）。
图 3-26 反转元件数据位置的Y轴
3D AOI Programming Manual
第 2 部分 检验数据
II-
141

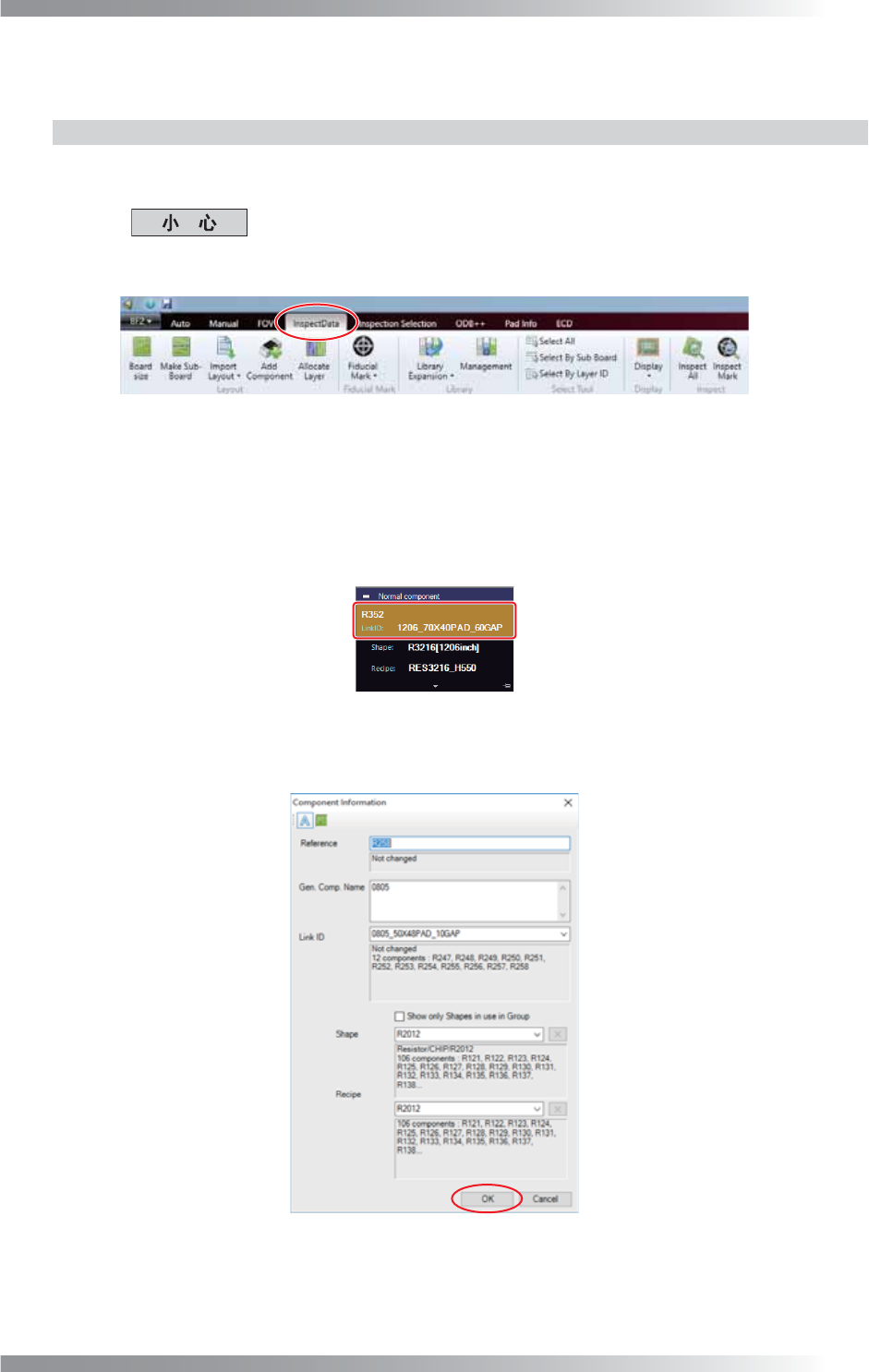

3.3 修改库、参考名称、数据库ID、形状和检查参数
3.3.1 修改电路板观察器上的分配
下面介绍如何使用电路板观察器的编辑板来修改reference name（参考名称）、Link ID（数据库
ID）、Shape（形状）和Recipe（检查参数）的分配。
无法在Board Viewer（电路板观察器）中修改库。
第1步： 选择InspectData（检验数据）选项卡。
图 3-27 检验数据
第2步： 从Board Viewer（电路板观察器）中选择元件数据。
第3步： 编辑板显示在Board Viewer（电路板观察器）。
点击编辑板的上侧显示参考名称和数据库ID的地方。
图 3-28 编辑板
第4步： 参考表3-3进行设置，然后点击OK（好）。
图 3-29 元件信息 1
3D AOI Programming Manual
第 2 部分 检验数据
II-
142

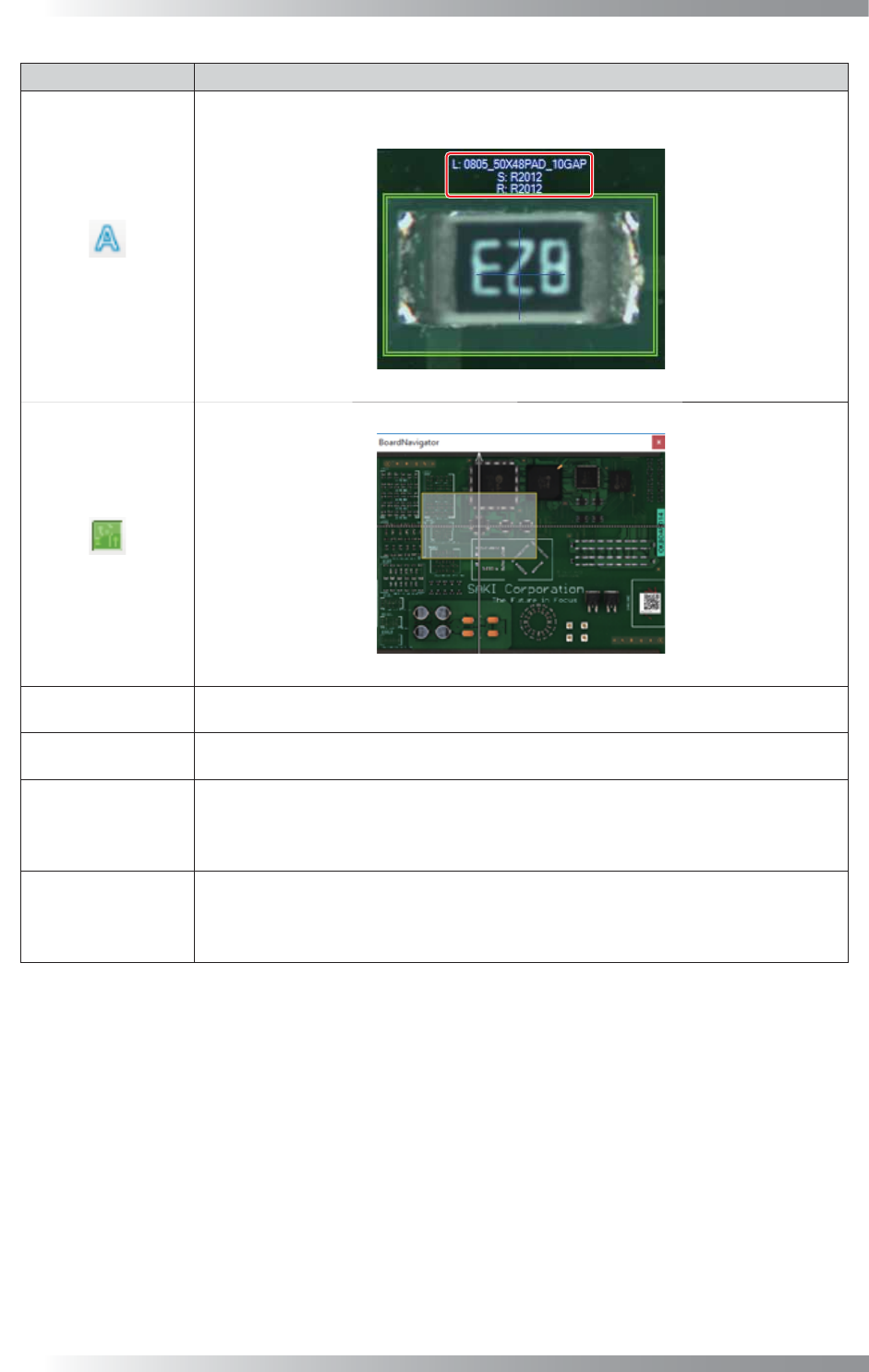

项目 说明
点击该图标，则数据库ID、形状名称、检查参数名称显示在元件上方。
（L：数据库ID，S：形状名称，R：检查参数名称）
图 3-30 元件信息 2
点击该图标，出现电路板导航器，显示元件在电路板的位置。
图 3-31 元件信息 3
Reference
（零件位置）
规定所选元件数据的参考名称。
可在文本框编辑参考名称。
Gen. Comp. Name
（一般元件名称）
为所选的元件数据指定一般元件名称。
可在文本框编辑一般元件名称。
Link ID
（数据库ID）
规定所选元件数据的数据库ID。
可从组合框中分配已有的其他数据库ID。这种情况下，Shape（形状）和Recipe（检
查参数）可连同所选的数据库ID自动更改。
可通过在组合框内编辑，分配新的数据库ID。
Show only Shapes
in use in Group
（在组中仅显示使
用中的形状）
点击 Shape（形状） 下拉菜单时，仅显示打开的检验数据组中使用的形状名称。
