3D AOI Programming Manual 第 4 部分 其他功能 IV - 30 第3步： 显示以下对话框。 选择Golden Sample（黄金样本），然后勾选Enabled（已启用）。 图 7-3 黄金样本功能设置 3 第4步： 如有必要，则进行详细设置。有关详细信息，请参考表7-1。 项目 说明 Golden Sample Library Folder （黄金样本库文件夹） 设置保存黄金样本和白银样本的样本图像和检验结果…
3D AOI Programming Manual
第 4 部分 其他功能
IV-
29
7 黄金样本
黄金样本功能可以同时注册扫描图像和基于扫描图像的检验数据。通过预先注册合格电路板或包含已知问
题的电路板的样本图像和检验结果，可在参数调整后，使用已注册的样本图像在自动模式下进行再检验。
通过对比再检验和注册时的检验结果，可以避免因参数调整或误判而导致的忽略情况。
检验结果不匹配时，将通知操作员。
没有NG的电路板称为Golden Sample（黄金样本）。而有已知NG的电路板则称为Silver Sample（白银
样本）。
7.1 黄金样本功能设置
第1步： 点击窗口左上方的BF2按钮打开菜单，然后点击BF2 Option（BF2选项）。
图 7-1 黄金样本功能设置 1
第2步： 显示以下对话框。
点击Auto Mode（自动模式）。
图 7-2 黄金样本功能设置 2
3D AOI Programming Manual
第 4 部分 其他功能
IV-
30

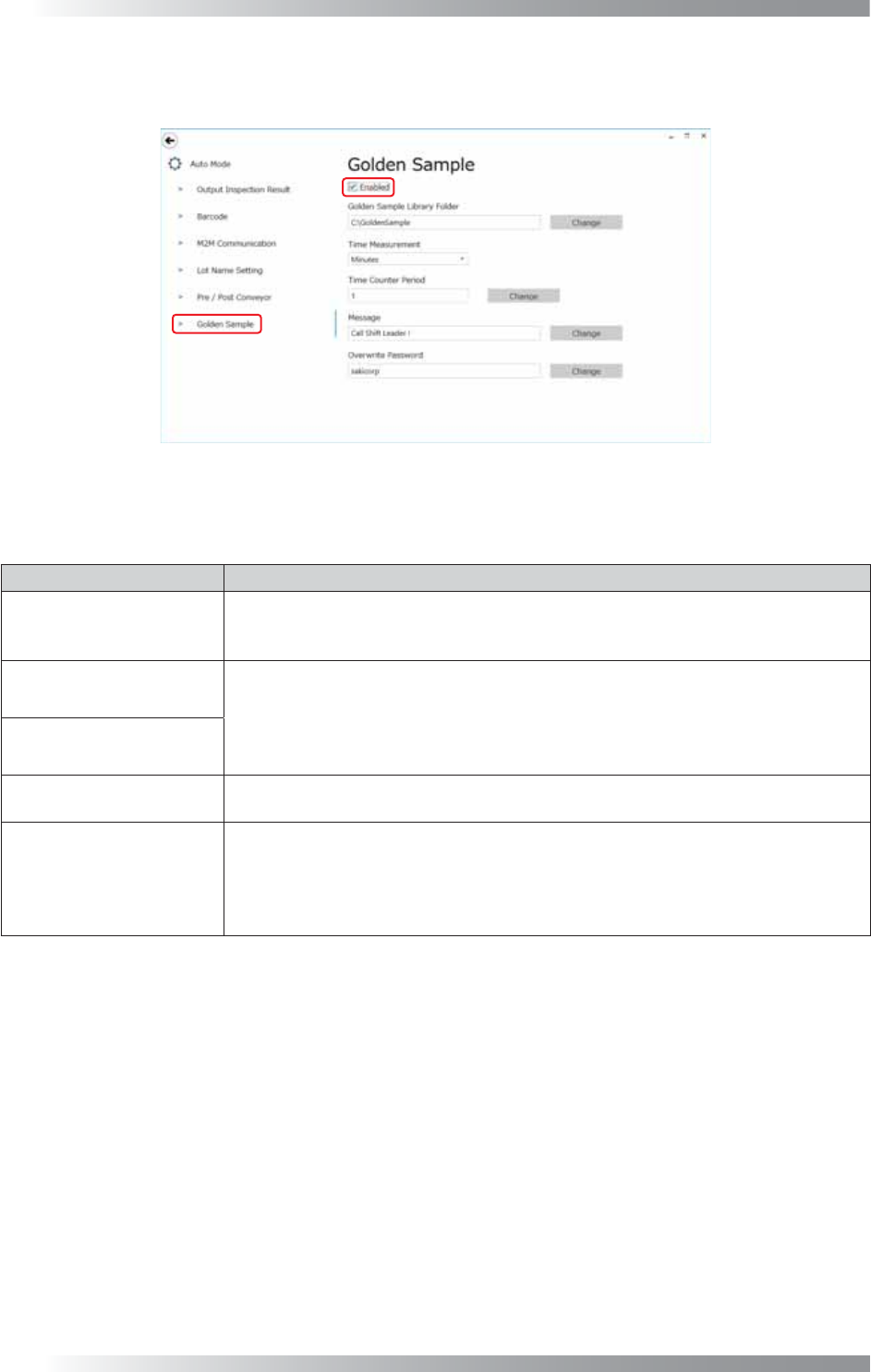

第3步： 显示以下对话框。
选择Golden Sample（黄金样本），然后勾选Enabled（已启用）。
图 7-3 黄金样本功能设置 3
第4步： 如有必要，则进行详细设置。有关详细信息，请参考表7-1。
项目 说明
Golden Sample Library
Folder
（黄金样本库文件夹）
设置保存黄金样本和白银样本的样本图像和检验结果的路径。
样本图像以bdimg格式保存，检验结果以gsr格式保存。
当检验数据与某些机器共享时，可以将网络路径指定为保存位置。
Time Measurement
（时间测量）
通过使用在自动模式开启时注册的样本图像进行黄金样本功能的再检验。
可在此处规定再检验的间隔。
在Time Measurement（时间测量）和Time Counter Period（时间计数器周期）的设
置时间结束后执行再检验。
Time Counter Period
（时间计数器周期）
Message（消息）
当再检验的检验结果和注册时的不匹配时，将显示评估结果并通知操作员。
此设置可以编辑通知操作员的消息。
Overwrite Password
（判定功能锁定密码）
当再检验的检验结果和注册时的不匹配时，将显示评估结果并通知操作员。
如果帐户具有Administrator（管理员）权限，则点击Continue（继续）开启自动模
式。
如果帐户没有Administrator（管理员）权限，点击继续时会出现密码输入对话框。
输入在Overwrite Password（判定功能锁定密码）中设置的密码，开启自动模式。
表 7-1 黄金样本功能设置
3D AOI Programming Manual
第 4 部分 其他功能
IV-
31
7.2 样本图像和检验结果的注册
第1步： 扫描黄金样本或白银样本。
第2步： 从InspectData（检验数据）选项卡中选择Image File List（图像文件列表） > Add Golden
sample（添加黄金样本）。
图 7-4 样本图像和检验结果的注册 1
第3步： 显示以下对话框。
Yes（是） 注册图像和NG检验结果。
No（否） 注册图像以及NG和OK检验结果。
Cancel（取消） 取消注册。
图 7-5 样本图像和检验结果的注册 2
第4步： 点击第3步的Yes（是）或No（否），显示下方的对话框。
输入样本的文件名，然后点击OK（好）。
图 7-6 样本图像和检验结果的注册 3
第5步： 检验自动开始。
检验完成后，已注册的文件名显示在Golden samples（黄金样本）列表上。
可以注册多个样本。
图 7-7 样本图像和检验结果的注册 4
