II- 44 3D AOI Programming Manual 第 2 部分 检验数据 第8步： 点击Edit Panel（编辑板）上的Add（添加）。添加新的检测窗口。 图 1-82 编辑板 3 第9步： 从停靠窗口选择Parameter Editor（参数编辑器） > Algorithm（算法）来打开下拉菜单。 选择可以检测到Shift（偏移）值的算法（例如，Circular Fiducial（圆形基准标定点）、 Squar…
II-
43
3D AOI Programming Manual
第 2 部分 检验数据
第4步： 确认所选元件被设置为Fiducial mark（基准标定点）或Bad Mark（坏板基准点），然后点
击Recipe（检查参数）。
图 1-78 编辑板 2
第5步： 从停靠窗口选择Window Tree（窗口树） > Library（检验库） > Library（检验库）。
点击Window Tree（窗口树）上方的 。
图 1-79 新建
第6步： 输入检查参数名称并点击OK（好）。
图 1-80 输入检查参数名称
第7步： 从Recipe selection preview（检查参数选择预览），然后点击Assign（分配）。
图 1-81 分配
II-
44
3D AOI Programming Manual
第 2 部分 检验数据
第8步： 点击Edit Panel（编辑板）上的Add（添加）。添加新的检测窗口。
图 1-82 编辑板 3
第9步： 从停靠窗口选择Parameter Editor（参数编辑器） > Algorithm（算法）来打开下拉菜单。
选择可以检测到Shift（偏移）值的算法（例如，Circular Fiducial（圆形基准标定点）、
Square Fiducial（方形基准标定点））。
有关算法详情，请参考第3部分 检验算法。
图 1-83 选择一个算法
第10步： 调整检测窗口的尺寸，以便包围基准标定点/坏板基准点。
图 1-84 调整检测窗口
II-
45
3D AOI Programming Manual
第 2 部分 检验数据

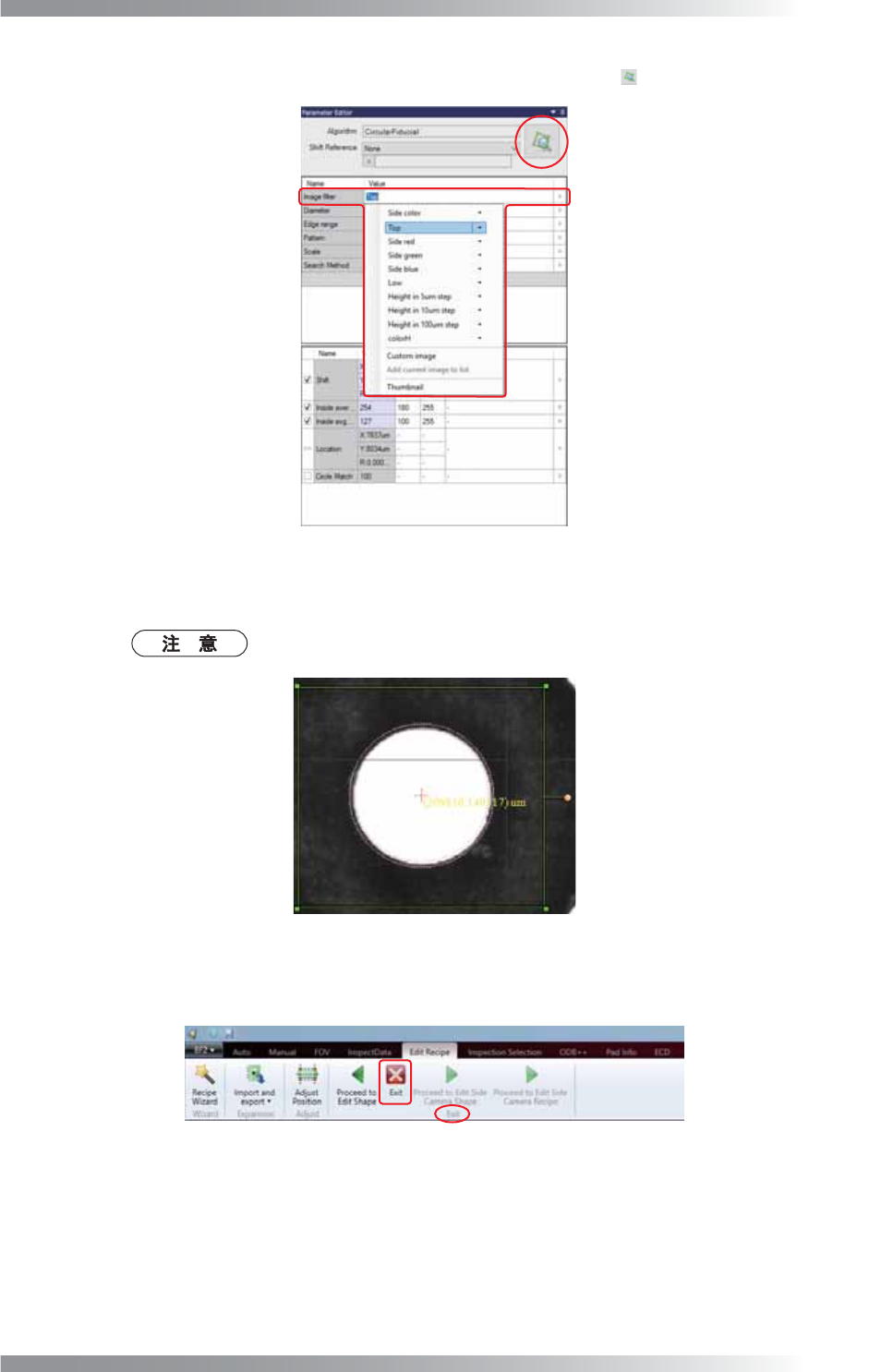

第11步： 从Image filter（图像过滤器）中选择一个灯光，然后点击 。
图 1-85 选择灯光
第12步： 确认已检测基准标定点/坏板基准点。
如果检测不到基准标定点/坏板基准点，变换灯光或调整算法参数。
图 1-86 检测基准点
第13步： 从Edit Recipe（编辑检查参数）选项卡中选择Exit（退出）组 > Exit（退出）。
图 1-87 完成编辑 1
