II-
118
3D AOI Programming Manual
第 2 部分 检验数据
第3步： 点击Assigned by gerber（按gerber分配）分配库管理。
如果未加载gerber数据，点击Assigned by name（按名称分配）。
图 1-233 分配库管理 4
第4步： 参考Image of Selected Item（所选项图像），确认自动形状分配是否已经正确执行。如果
形状分配不合适，则选择目标形状名称项目，勾选其他匹配形状候选。
如果有未分配的数据库ID，则勾选Show only unassigned LinkId（仅显示未分配的
料库的列表），仅显示未分配的料库。
这一状态下，选择Assigned by name（按名称分配）或Assigned by image（按图像
分配），执行自动形状分配。
图 1-234 分配库管理 5
II-
119
3D AOI Programming Manual
第 2 部分 检验数据

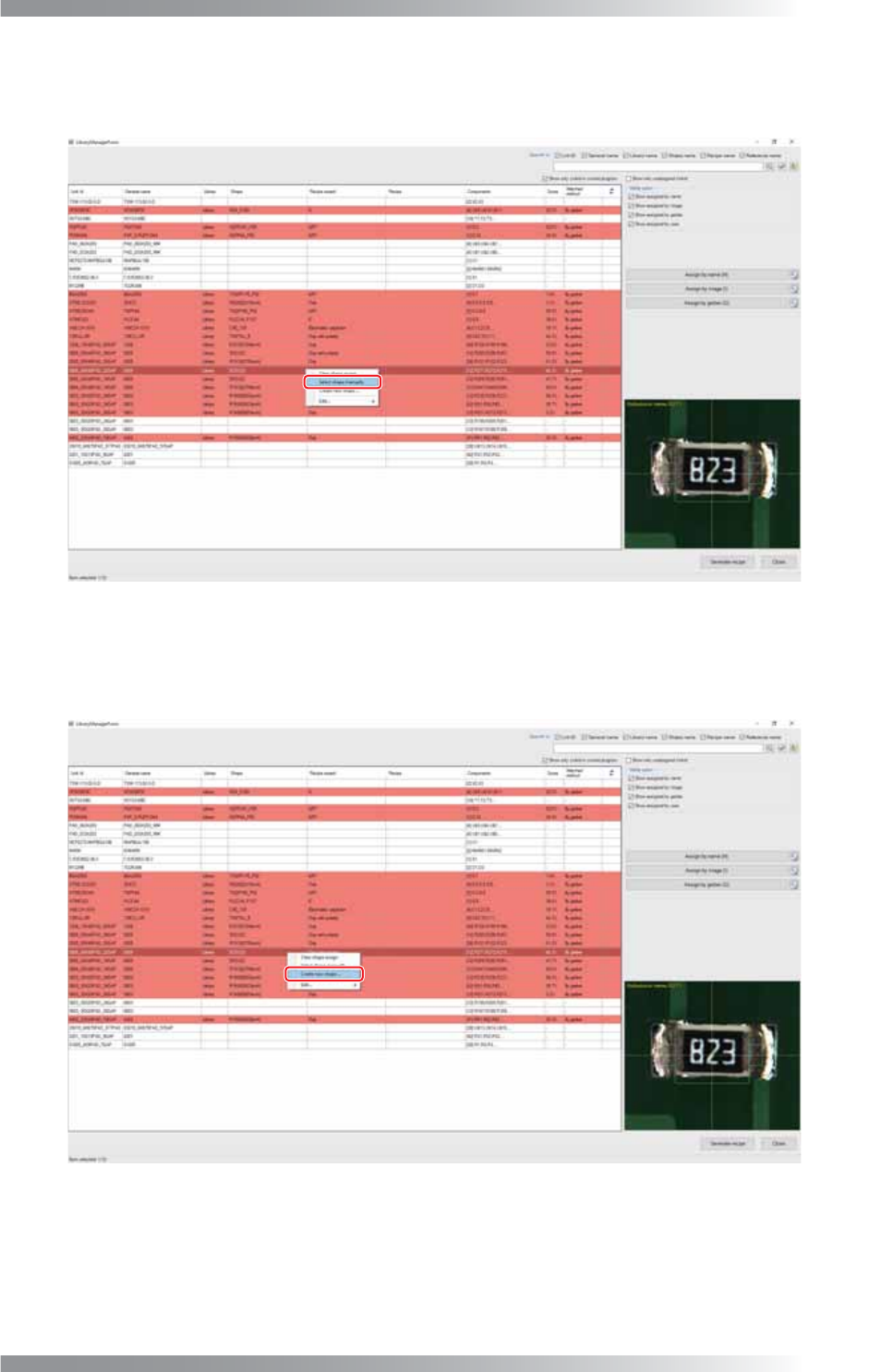

第5步： 用Shape Assigning Buttons（形状分配按钮）不能检测合适的形状时，使用目标项目右击
菜单的Select shape manually（手动选择形状），手动选择形状。
图 1-235 分配库管理 6
第6步： 如果没有合适的形状，则用在目标项目右击菜单的Create new shape...（创建新形状…），创建新形
状。
图 1-236 分配库管理 7
II-
120
3D AOI Programming Manual
第 2 部分 检验数据
1.12.3 手动分配形状
下面对如何手动分配库管理进行说明。

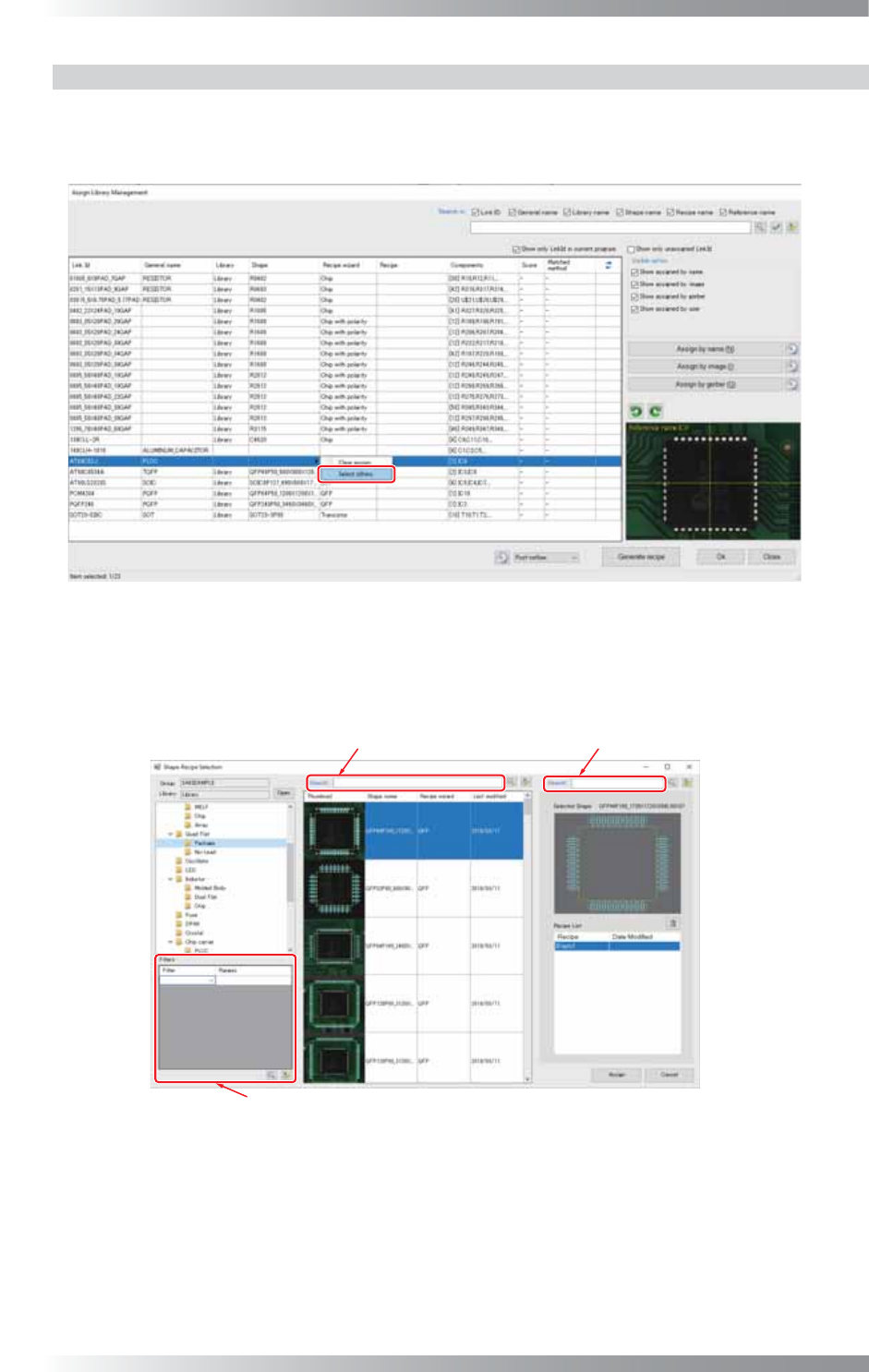

第1步： 右击项目，然后选择Select others（选择其他）。
图 1-237 手动分配形状 1
第2步： 显示以下对话框。
参考表1-35搜索要分配的形状。
5HFLSH6HDUFK%R[ Ẕᶹখ᭄᧰㋶Ḛ 6KDSH6HDUFK%R[ ᔶ⢊᧰㋶Ḛ
)LOWHU 䖛Ⓒ఼
图 1-238 手动分配形状 2
