3D AOI Programming Manual
第 1 部分 基本操作
图 1-4 从库中更新

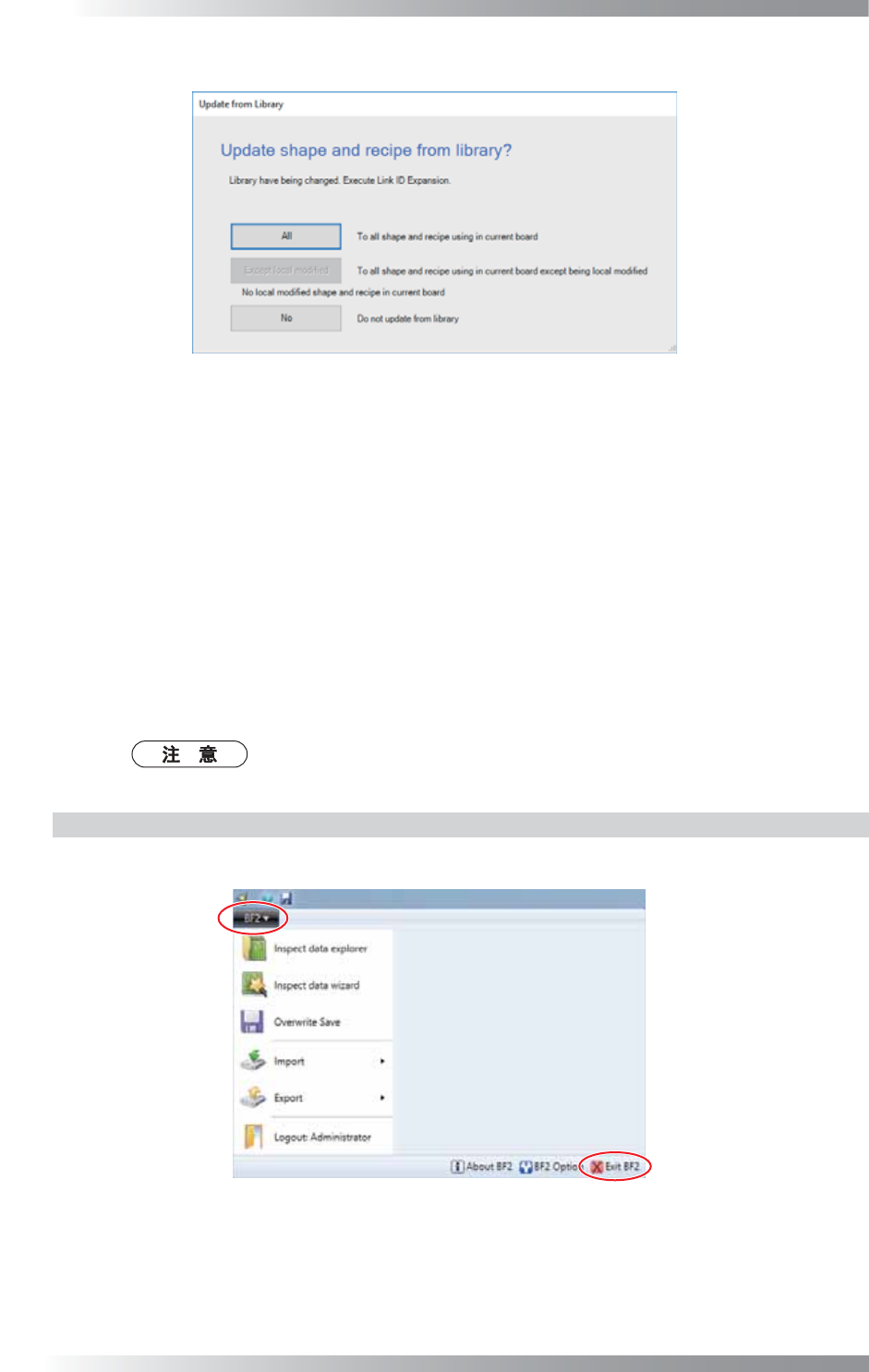

如果当前打开的检验数据目录版本低于库版本，会显示如图1-4所示的对话框。
点击All（全部），使用库内容更新当前打开的检验数据中的所有形状和检查参数。
未使用Save as local library（保存至本地检验库）和Save as local component（保存
至本地元件）保存当前打开的检验数据中的形状和检查参数，可点击Except local
modified（非本地修改），使用库内容进行更新。
Except local modified（非本地修改）仅对使用Save as local library（保存至本地检
验库）和Save as local component（保存至本地元件）的检验数据有效。
点击No（否）打开检验数据，但不应用库更新。
第6步： 启动检验设备后，检验设备将进入急停模式。
请参考Operation Manual（操作手册）取消急停模式。
使用BF2-Editor时不需要该步骤。
1.1.2 退出检验软件
第1步： 按下界面左上侧的BF2按钮打开菜单，然后点击Exit BF2。
图 1-5 退出检验软件 1
I-
5
3D AOI Programming Manual
第 1 部分 基本操作

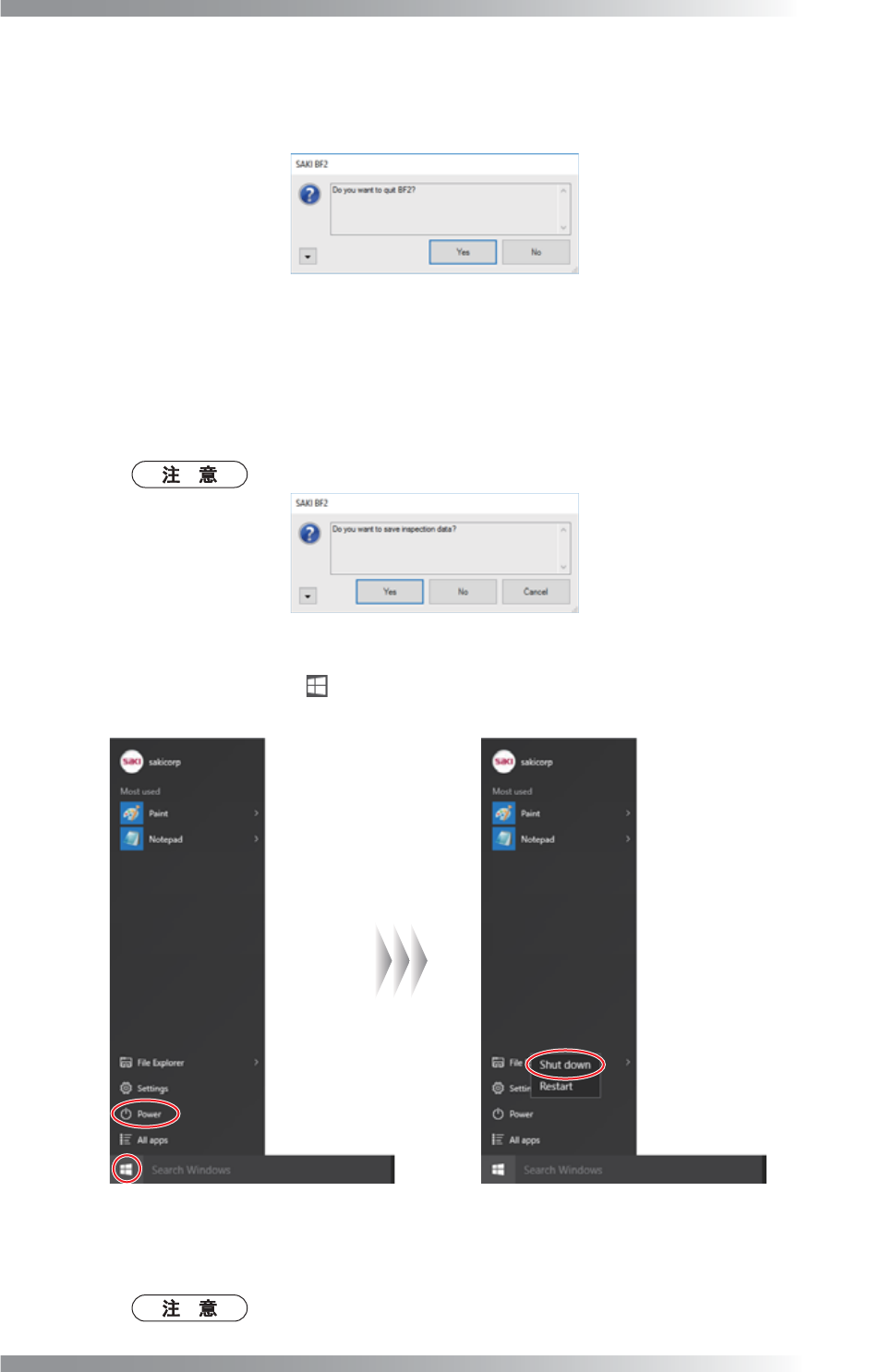

第2步： 显示以下的对话框。
Yes（是） 转至第3步。
No（否） 返回原始检验屏。
图 1-6 退出检验软件 2
第3步： 显示以下的对话框。
Yes（是） 覆盖检验数据并退出检验软件。
No（否） 退出检验软件而不保存检验数据。
Cancel（取消） 返回原始检验屏，而不保存检验数据。
建议保存修改后的检验数据。
图 1-7 退出检验软件 3
第4步： 选择操作系统桌面的 （开始按钮） > Power（电源） > Shut down（关机）并等待直至
PC操作系统关闭。
图 1-8 关闭
第5步： 参考Operation Manual（操作手册）关闭检验机器。
使用BF2-Editor时不需要该步骤。
I-
6
3D AOI Programming Manual
第 1 部分 基本操作
1.2 窗口详细信息
下面对检验软件窗口的详情进行说明。

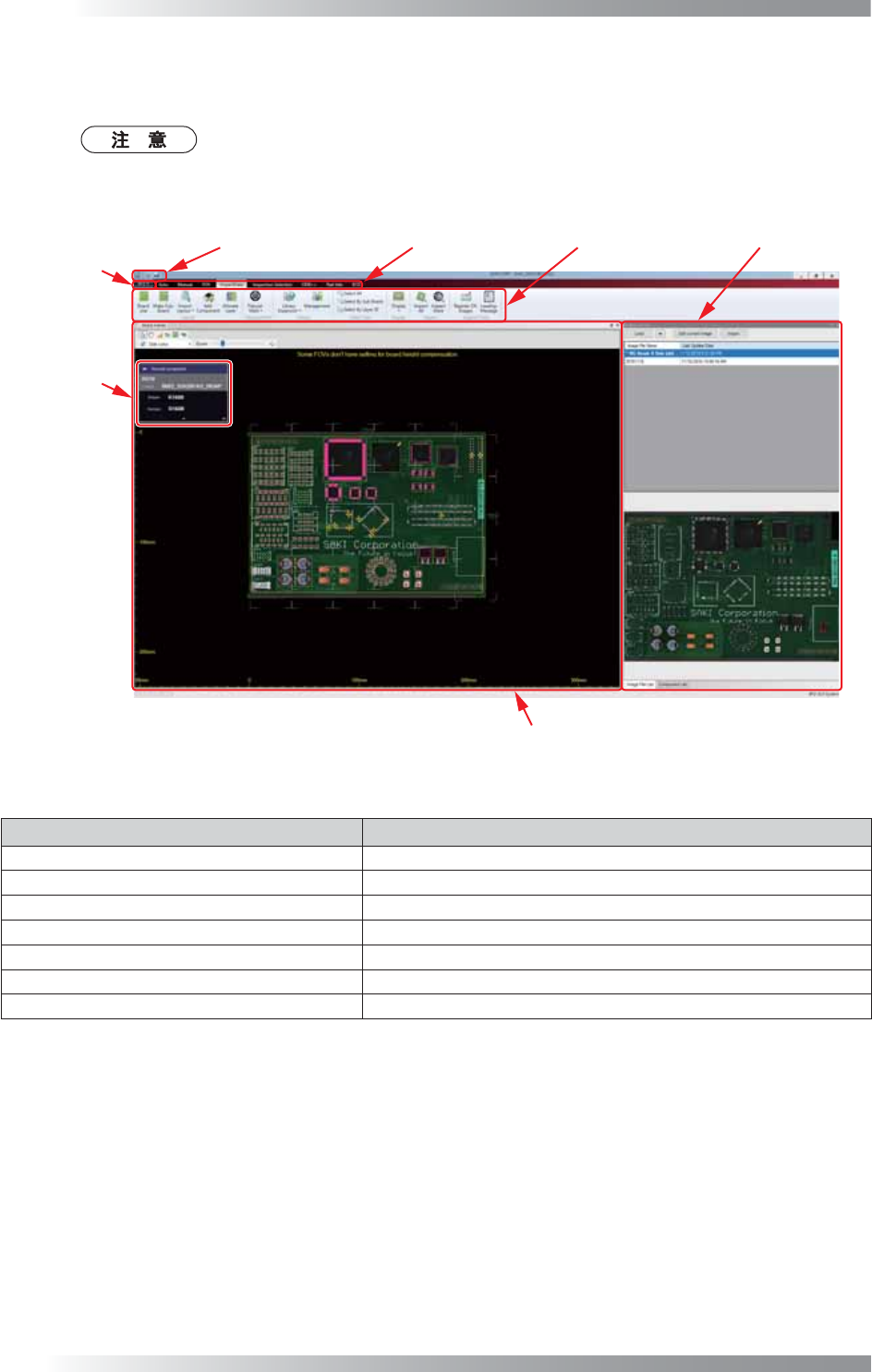

下面图示显示的是默认的窗口布局。
窗口布局可以自由改变。
%)%XWWRQ
%)ᣝ䪂
4XLFN$FFHVV7RRO%DU
ᖿ䗳ਃࡼᎹᷣ
7DE䗝乍व
(GLW3DQHO
㓪䕥ᵓ
5LEERQࡳ㛑ऎ 'RFN:LQGRZذ䴴にষ
%RDUG9LHZHU⬉䏃ᵓ㾖ᆳ఼
图 1-9 窗口详细信息
项目 说明
BF2 Button（BF2按钮） 用来保存和选择检验数据。
Quick Access Tool Bar（快速启动工具栏） 用来覆盖保存和显示帮助。
Tab（选项卡） 切换菜单栏。
Ribbon（功能区） 用于检验。
Dock Window（停靠窗口） 显示检验数据设置和检验结果。
Edit Panel（编辑板） 用于编辑和增加元件数据。
Board Viewer（电路板观察器） 显示电路板图像和检验数据。
表 1-1 说明
