3D AOI Programming Manual
第 4 部分 其他功能
IV-
27
第3步： 下一步取决于BF2选项的Stop Auto Mode（停止自动模式）设置。
选择Stop Forcibly（强制停止）时，请参考6.4.1 自动模式强制停止。
选择OFF（关）时，请参考6.4.2 继续自动模式。
选择User Select（用户选择）时，请参考6.4.3 用户选择。
有关Stop Auto Mode（停止自动模式）设置的详情，请参考6.3 警报设置的第4步。
6.4.1 自动模式强制停止
第1步： 如果在Stop Auto Mode（停止自动模式）设置中选择了Stop Forcibly（强制停止），则警
报响起时，自动模式会被打断。
第2步： 点击Stop Buzzer（停止蜂鸣器），停止呼叫操作员。
检查警报的详细信息并解决生产问题。
图 6-8 自动模式强制停止 1
第3步： 输入在BF2选项的Override Password（判定功能锁定密码）设置中设置的密码，然后点击
Clear Warning（清除警告），清除警报日志。
图 6-9 自动模式强制停止 2
3D AOI Programming Manual
第 4 部分 其他功能
IV-
28
6.4.2 继续自动模式
如果在Stop Auto Mode（停止自动模式）设置中选择了OFF（关），则继续自动模式。
显示累积的警告日志。
6.4.3 用户选择
如果在Stop Auto Mode（停止自动模式）设置中选择了User Select（用户选择），警报响起时，显
示以下对话框。
检查警报的详细信息并检查操作。
如需选择Continue（继续），则需输入在BF2选项的Override Password（判定功能
锁定密码）设置中设置的密码。如果选择了Continue（继续），则继续自动模式。
有关选择了Stop Auto Mode（停止自动模式）这种情况的操作，请参考6.4.1 自动
模式强制停止。
图 6-10 用户选择
3D AOI Programming Manual
第 4 部分 其他功能
IV-
29
7 黄金样本
黄金样本功能可以同时注册扫描图像和基于扫描图像的检验数据。通过预先注册合格电路板或包含已知问
题的电路板的样本图像和检验结果，可在参数调整后，使用已注册的样本图像在自动模式下进行再检验。
通过对比再检验和注册时的检验结果，可以避免因参数调整或误判而导致的忽略情况。
检验结果不匹配时，将通知操作员。
没有NG的电路板称为Golden Sample（黄金样本）。而有已知NG的电路板则称为Silver Sample（白银
样本）。
7.1 黄金样本功能设置

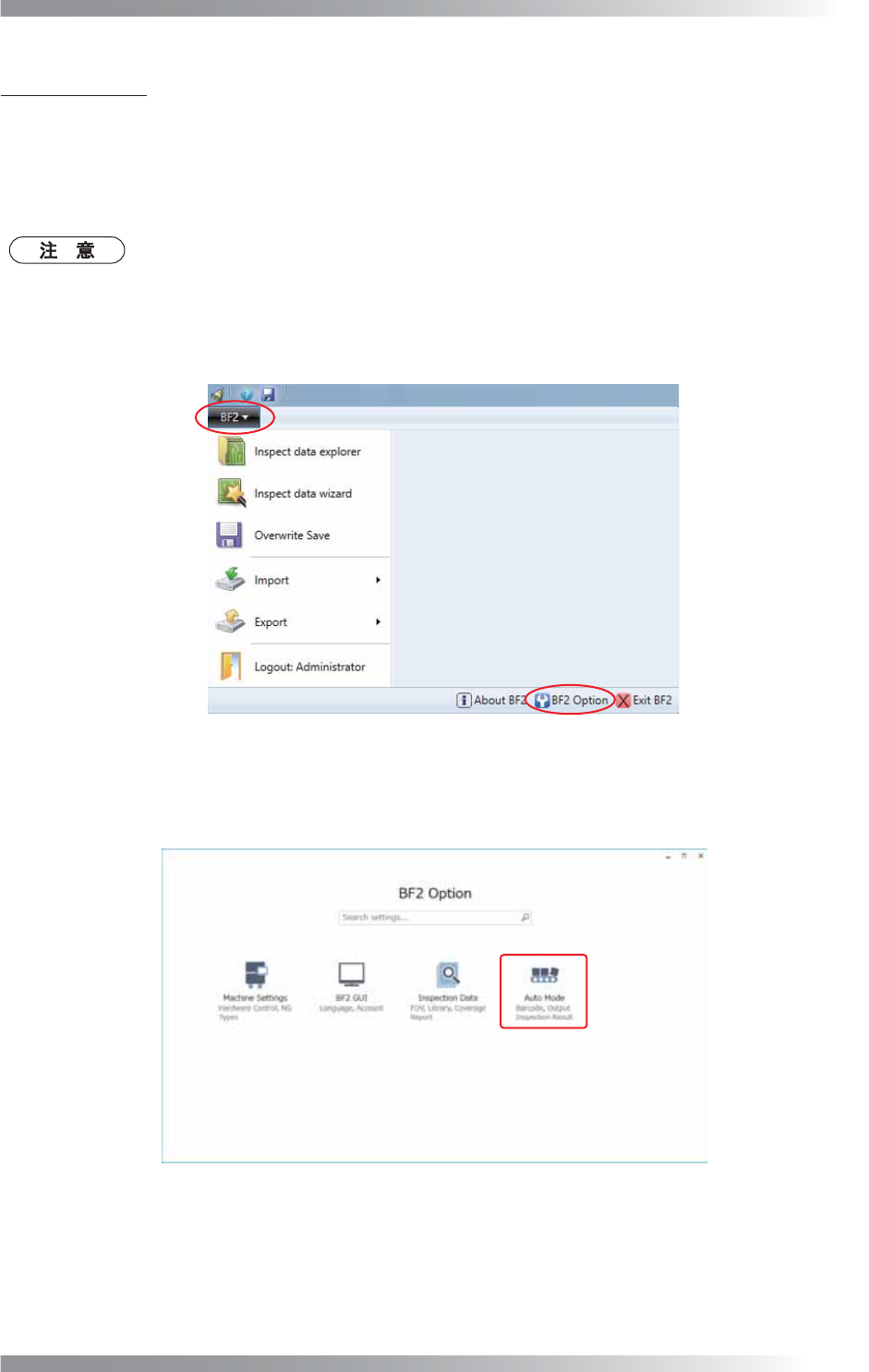

第1步： 点击窗口左上方的BF2按钮打开菜单，然后点击BF2 Option（BF2选项）。
图 7-1 黄金样本功能设置 1
第2步： 显示以下对话框。
点击Auto Mode（自动模式）。
图 7-2 黄金样本功能设置 2
