3D AOI Programming Manual
第 2 部分 检验数据
II-
161
3.6 检验参数（检验预设置）
在Inspection Preset（检验预设置）的设置中，可设置打开的检验数据每次NG类型的检验跳过设置。
Pre-Reflow（回流焊前）和Post-Reflow（回流焊后）设为默认值。
有关默认值的检验跳过设置请见下表。
（ ： 要检验的项目。 - ：检验跳过。）
NG Type（NG 类型） Pre-Reflow（回流焊前） Post-Reflow（回流焊后）
Bridge（桥接）
Component NG（元件NG）
Lifted Body（元件本体翘起）
Lifted Lead（引脚翘起）
Missing（丢失）
No Solder（无锡）
-
Not Wet（未润湿）
-
Polarity（极性）
Reverse（反贴）
Shift（偏移）
Soldering（焊锡）
-
Copper Exposure（露铜）
Others（其他）
表 3-6 说明
3.6.1 检验预设置步骤
第1步： 从InspectData（检验数据）选项卡中选择Inspection parameters（检验参数）组 >
Inspection preset（检验预设置）。

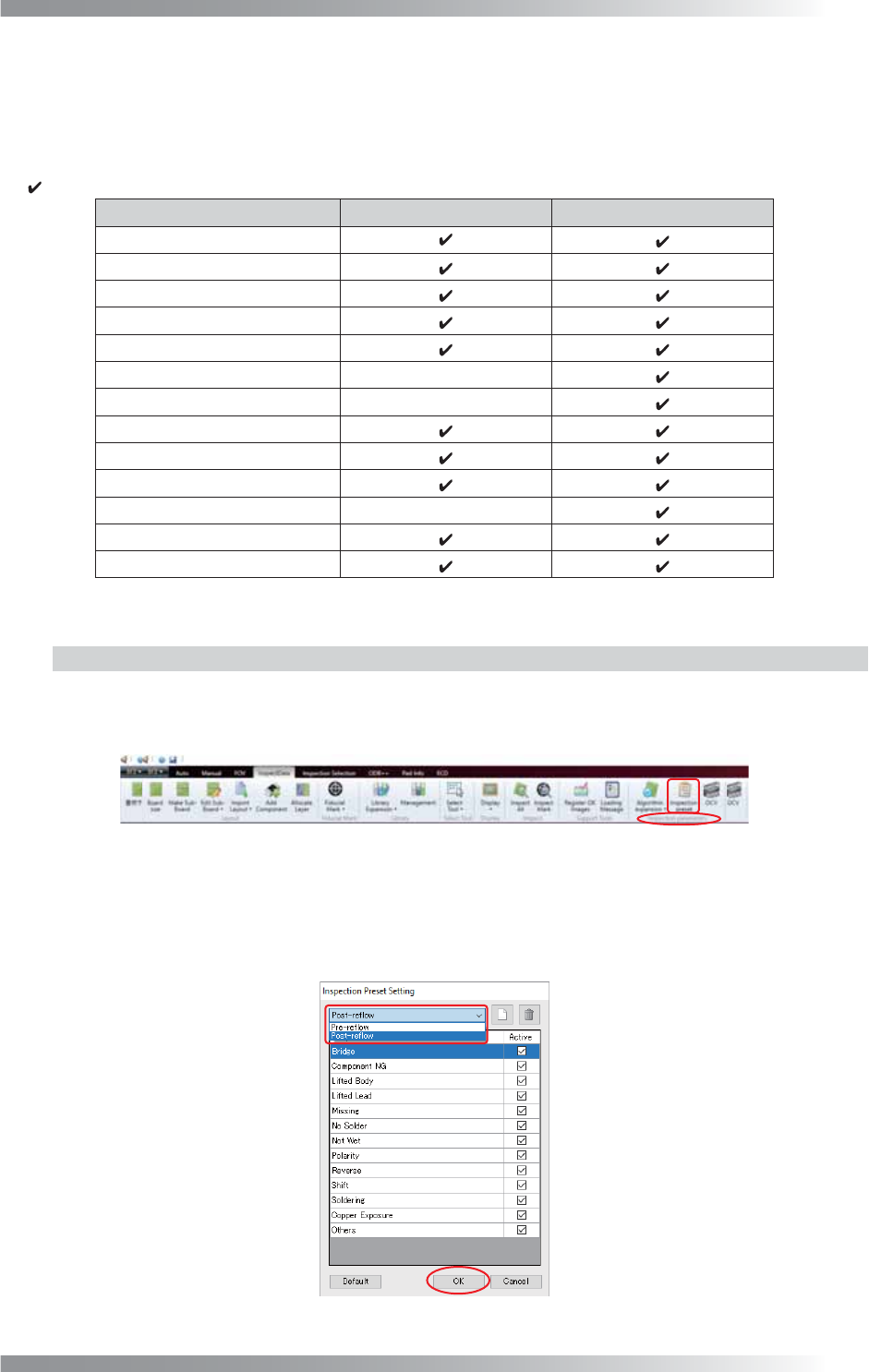

图 3-80 检验预设置步骤 1
第2步： 显示以下对话框。
从下拉菜单选择检验预设置进行设置，然后点击OK（好）。
检验跳过设置扩展至打开的检验数据。
图 3-81 检验预设置步骤 2
3D AOI Programming Manual
第 2 部分 检验数据
II-
162
3.6.2 检验预设置的用户设置
第1步： 从InspectData（检验数据）选项卡中选择Inspection parameters（检验参数）组 >
Inspection preset（检验预设置）。

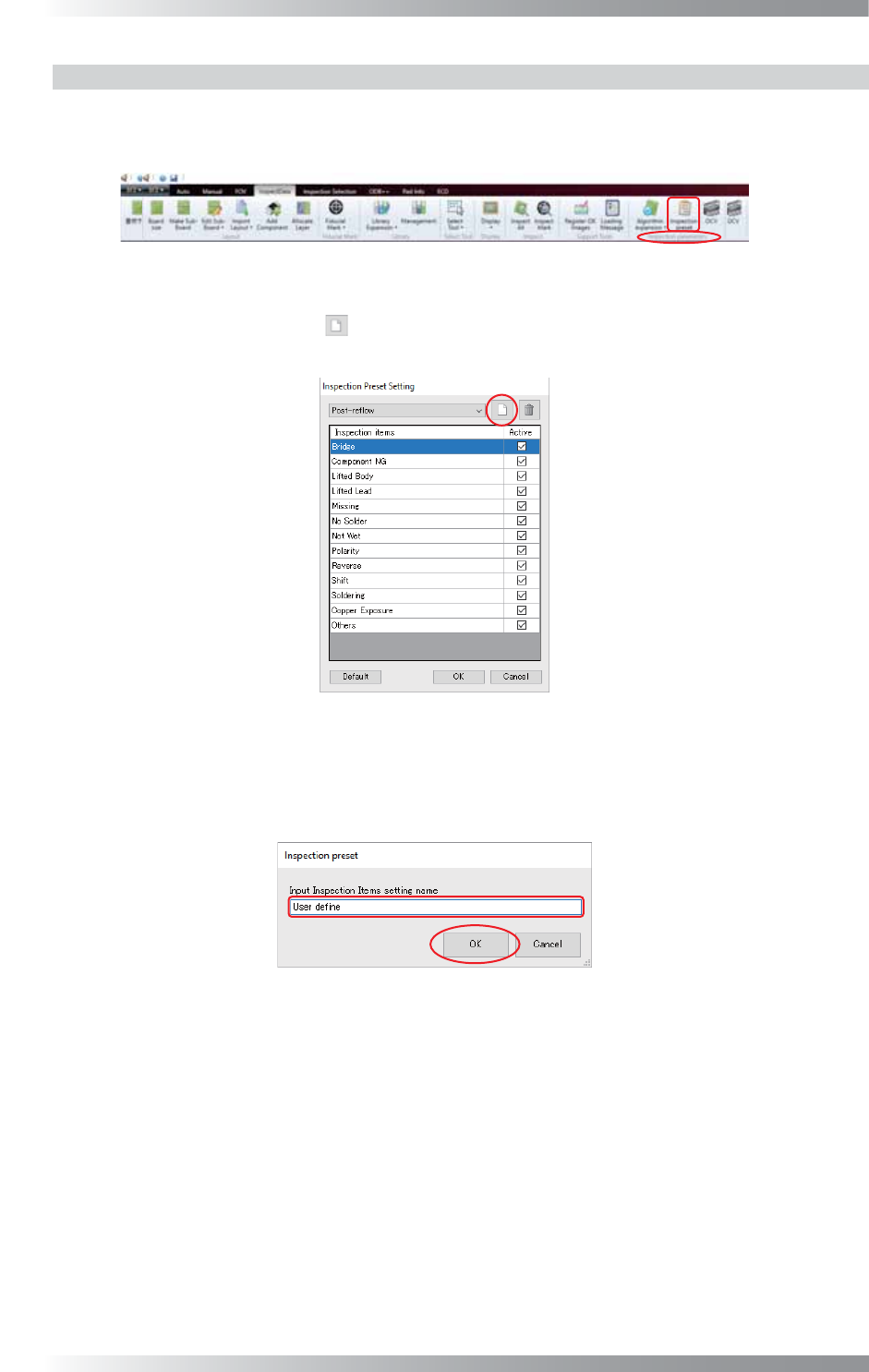

图 3-82 检验预设置的用户设置 1
第2步： 显示以下对话框。点击 （新建）。
图 3-83 检验预设置的用户设置 2
第3步： 显示以下对话框。
输入检验预设置的设置名称，然后点击OK（好）。
图 3-84 检验预设置的用户设置 3
3D AOI Programming Manual
第 2 部分 检验数据
II-
163
第4步： 输入的检验预设置名称显示在下拉菜单。
勾选NG类型的Active（有效），跳过检验。
所有设置完成后，点击OK（好）。
如需删除设置，则点击 （删除）。
Post-reflow（回流焊后）和Pre-reflow（回流焊前）无法删除。

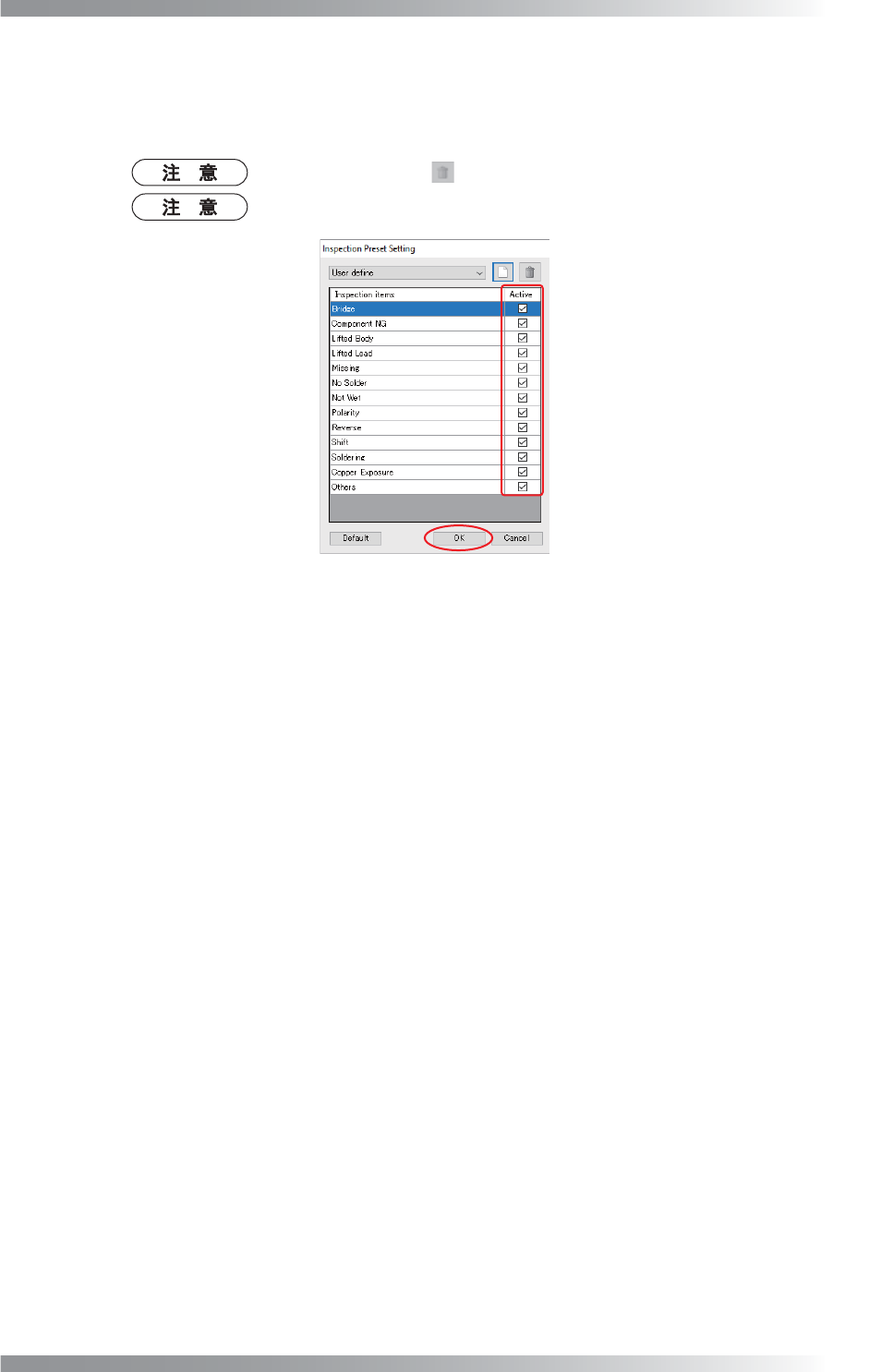

图 3-85 检验预设置的用户设置 4
