第 2 部 功能详解篇 第 12 章 选项组件 12 - 65 (5) 验证连续检查 步骤 ① 对象元件的吸取 ( 按顺 序吸取 ) ② 使用激光 校正位置 ③ 判断可否同时测量 ④ 移动到 CVS 单元上的测量 位置 ⑤ 测量电阻值、电容量、 极性 不能同时测量时 ，反复进行步骤 (4) 、 (5) ⑥ 元件废弃、返回 ⑦ 判断是否合格 按对象元件顺序吸取 使用激光校正位置 判断可否同时测量 向 CVS 单元上的测量位置移动 完成全部…
第 2 部 功能详解篇 第 12 章 选项组件
12-64
12-9-1-4 关于执行测量时的各项动作
(1)吸取时使用的 Head
可以 6 个轴同时测量。
吸取时使用的 Head 可自动选择。
(2)检查后放回元件
检查后的元件，有的放回原来的位置，有的废弃。处理情况因包装而异，请参见下表。
废弃的地方，按元件数据的「元件废弃」所设置的内容进行处理。
1mm 以下的元件，因放回时有元件站立、翻转等可能性，请在显示询问框后，从对话框中选择动
作。
··放回元件／废弃元件
包装
条件
放回
废弃
带式
外形尺寸短边 1mm 以下 询问 ﹡1
外形尺寸短边 1mm 以上 ○ ○﹡2
·﹡1 显示对话框时请选择是放回元件、还是废弃。
连续测量时会在开始前显示对话框。
·﹡2 废弃方法为「IC 回收带」「 元件保护」时，进行废弃。
(3)选择吸取的供给装置
同一元件有多个供给装置（吸取数据）时，默认值为按照孔编号顺序吸取元件。
只有单独检查时，可根据要求更换装置。
(4)更改吸取坐标
吸取状况不理想时，可示教坐标，更改吸取坐标。
第 2 部 功能详解篇 第 12 章 选项组件
12-65
(5)验证连续检查步骤
① 对象元件的吸取(按顺序吸取)
② 使用激光校正位置
③ 判断可否同时测量
④ 移动到 CVS 单元上的测量位置
⑤ 测量电阻值、电容量、极性
不能同时测量时，反复进行步骤(4)、(5)
⑥ 元件废弃、返回
⑦ 判断是否合格
按对象元件顺序吸取
使用激光校正位置
判断可否同时测量
向 CVS 单元上的测量位置移动
完成全部元件？
判断是否合格
结束
测量
元件废弃、放回
第 2 部 功能详解篇 第 12 章 选项组件
12-66
12-9-2 操作方法
12-9-2-1 设置机器设置

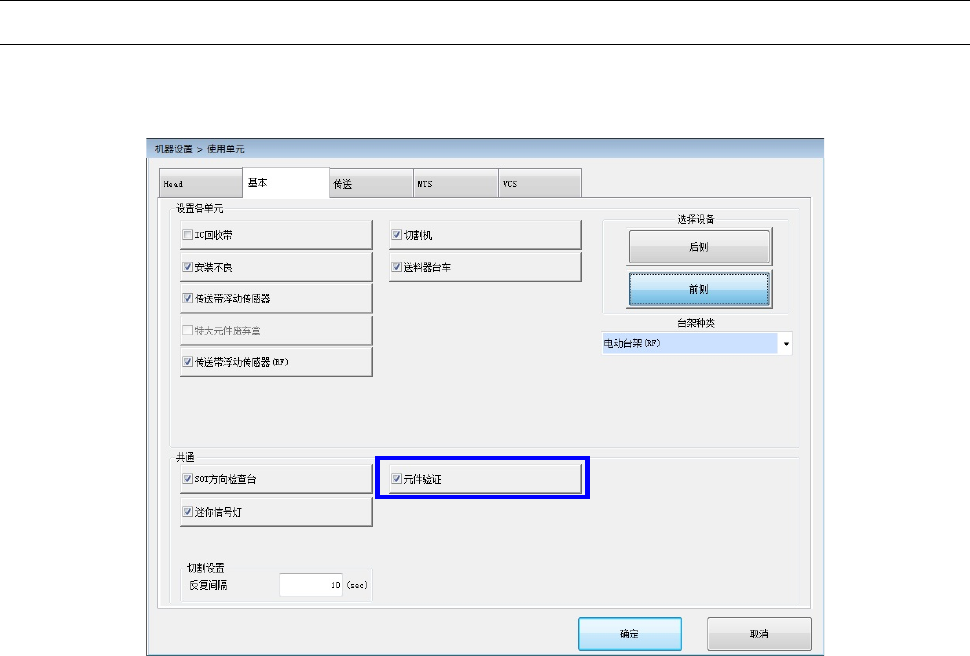

从机器设置画面选择[使用单元]—[基板]，确认「元件验证」已经勾选。
关于设置方法请参见「8-3-1-2 基板」。
