第 2 部 功能详解篇 第 12 章 选项组件
12-118

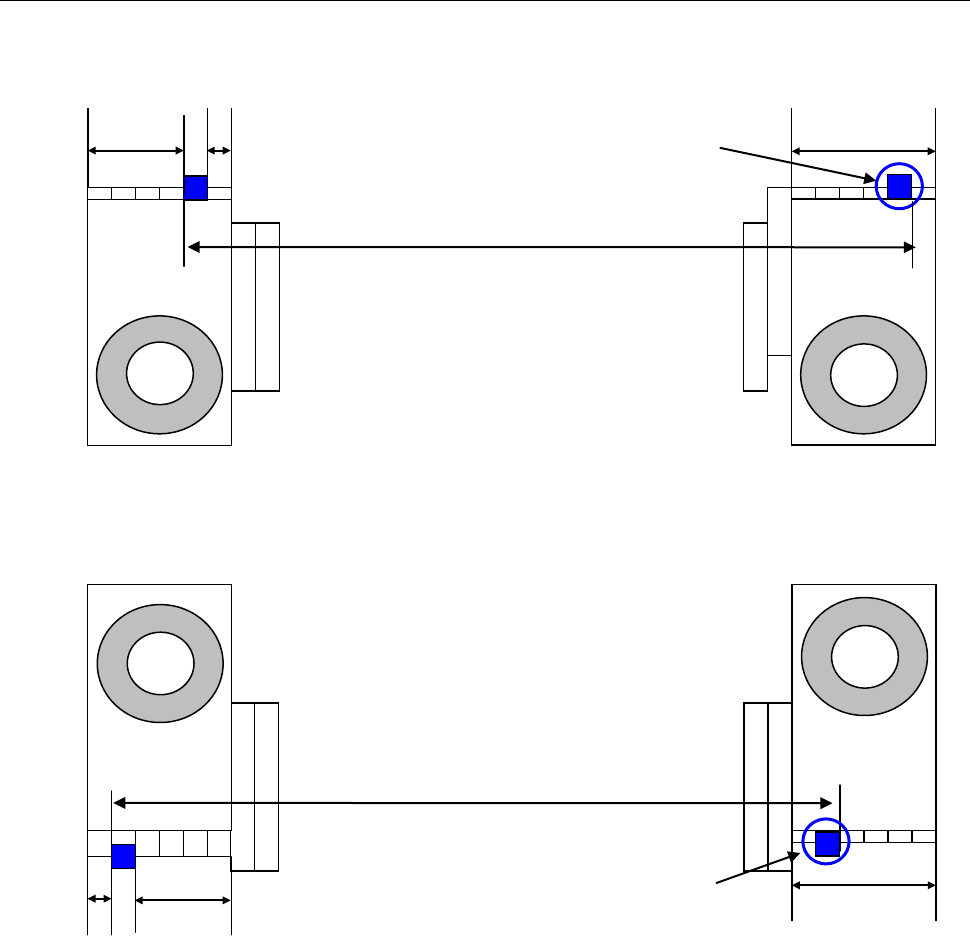

12-13-7-2 转印装置 3 可安装范围
＜后侧＞
＜前侧＞
4 个插槽 1 个插槽
6 个插槽
R6 ～ R38
安装基准位置
1 个插槽 4 个插槽
6 个插槽
F3 ～ F35
安装基准位置
第 2 部 功能详解篇 第 12 章 选项组件
12-119
12-13-8 机器设置
12-13-8-1 使用单元
使用转印装置时，必须设定「机器设置」。
1) 请从机器设置画面菜单选择[使用单元]－[基本]。
选择［转印装置］的组合框，指定要使用的转印装置类型。
默认为未使用。可选择的转印装置类型如下所示。
显示名
转印装置类型
未使用
未使用
转印装置 1(直线型-基座)
直线型（基座桥型）
转印装置 2(直线型-台架)
直线型（电动送料器台架型）
转印装置 3(旋转型)
旋转型
第 2 部 功能详解篇 第 12 章 选项组件
12-120
12-13-8-2 转印装置单元设定
进行转印装置的各项设定。
１)请从机器设置画面菜单选择[单元设定]－[转印装置]。
(1) 设定项目
对直线型、旋转型转印装置的功能进行设定。
No.
项目
设定内容
1 助焊剂剩余量警告次数
设定生产中的助焊剂剩余量警告次数。
设定为「0」时，不进行剩余量警告。
※基板夹紧时，使用次数比剩余量警告次数多时，会显示
警告提示信息。
2
助焊剂干燥防止间隔
(仅限直线型)
以时间（秒）设定助焊剂防干燥间隔。
设定为「0」时，不进行防干燥动作。
※未填充助焊剂时，请设定为“0”。
进行动作时，助焊剂板会与助焊剂容器磨损。
3
生产开始前预热动作次数
(仅限直线型)
设定生产开始前的助焊剂预热动作次数。
设定为「0」时，不进行预热。
4
沟槽数
(仅限直线型)
设定助焊剂沟槽数。
设定安装的转印板沟槽类型。
从 1 沟槽、2 沟槽、4 沟槽中选择。
（可更换转印板（助焊剂板））
5
助焊剂涂覆面尺寸
转印位置
请设定各沟槽塗布面尺寸。
（长度
・
宽度
・
深度）
6 药液种类
设定要塗布的药液种类。
塗布液 1,2,3・・10
