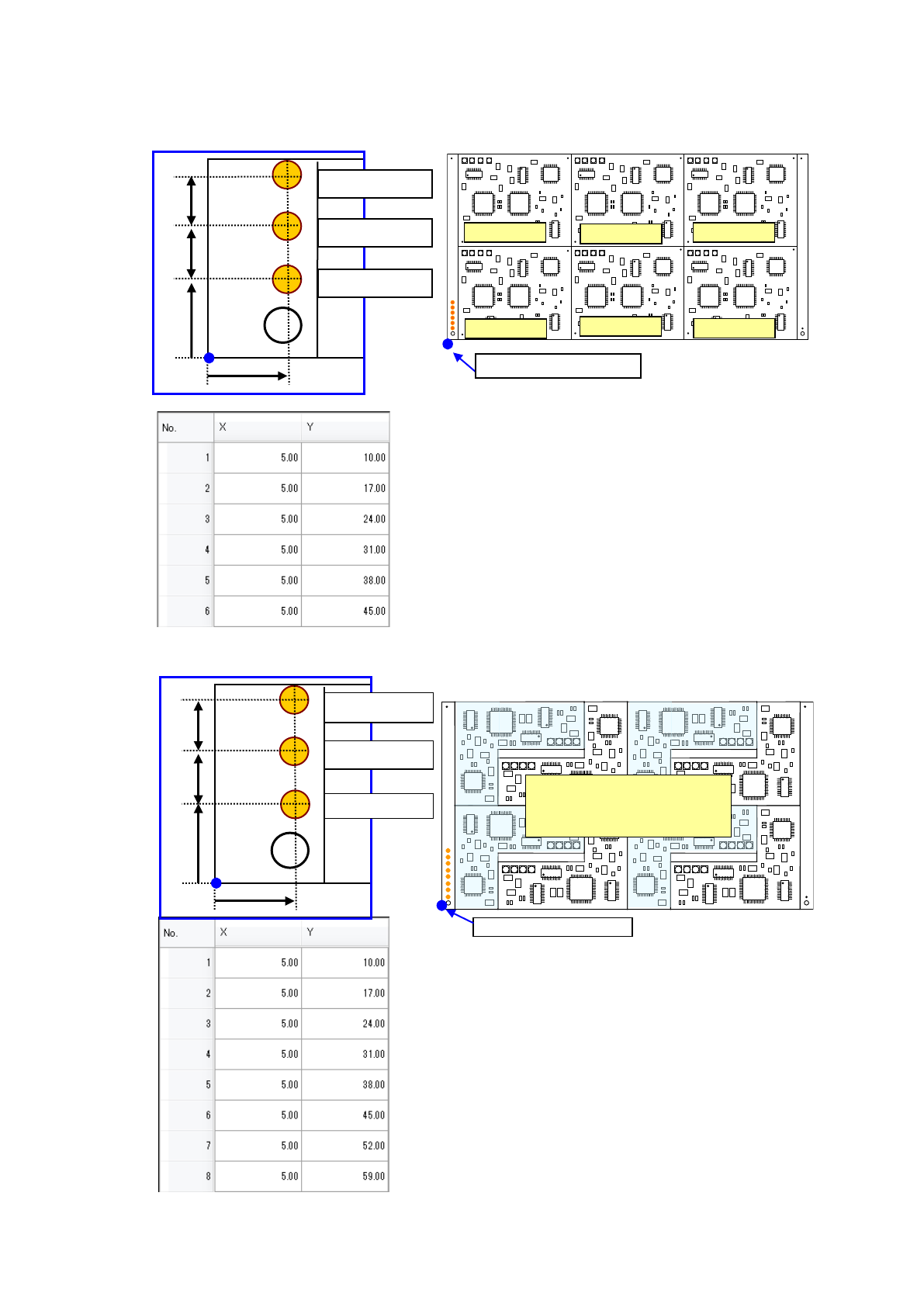

◆ 矩阵电路板
从基准电路开始沿 X 方向间距/Y 方向间距作为电路的顺序。
◆ 非矩阵电路板
按照电路配置中设定的电路顺序。
电路 No.
1
电路 No.2
电路 No.3
电路 No.
4
电路 No.5
电路 No.
6
基板位置基准(基板原点)
对应电路 No.3
对应电路 No.2
对应电路 No.1
5mm
对应电路 No.1
对应电路 No.3
5mm
10mm
7mm
7mm
对应电路 No.2
顺序，按照电路配置 No。
基板位置基准（基板原点）
第 1 部 基本篇 第 4 章 制作生产程序
4-33
4-3-3-6 传送设置
指定有关传送及支撑台的详细设置。
传送设置由[基板传送]选项卡、[基板传送 2]选项卡、[支撑台]选项卡构成。
（1） 基板传送画面

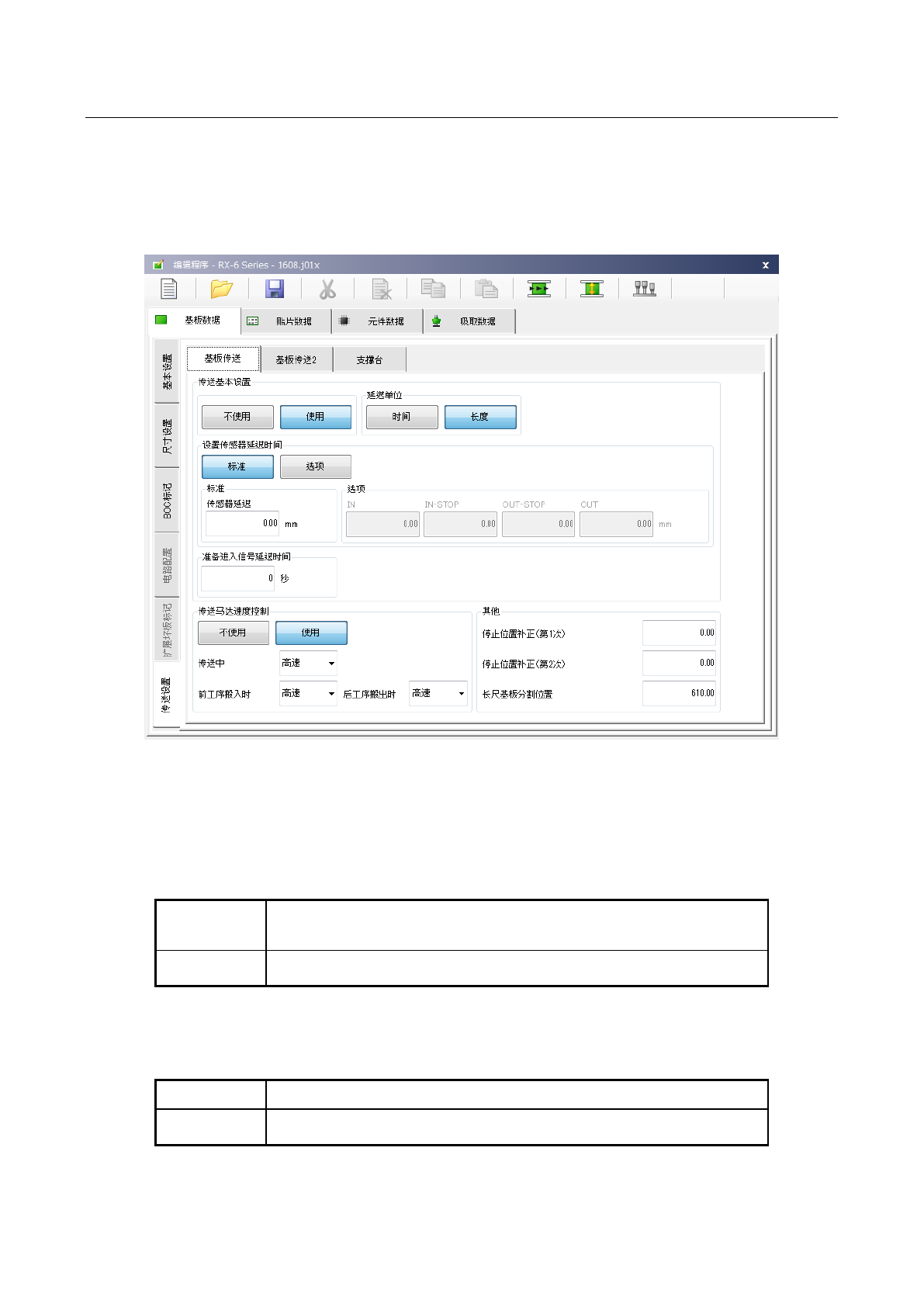

选择「基板数据」各画面左下的「传送设置」选项卡，即显示如下画面。
「基板设置」选项卡由“传送基本设置”、“传送马达速度控制”、“选项”组构成。
1）“传送基本设置”组
① 不使用/使用
选择是否使用传送基本设置中所设置的内容。
[不使用]
不使用在传送基本设置中设置的内容时，请选择此项。
按主机设置的内容运行。
[使用] 要使用在传送基本设置中设置的内容时，请选择此项。
② 延迟单位
从时间（ms:1/1000 秒）、长度（mm）中选择基板传送传感器延迟的设置值的单位。
[时间] 延迟时间设置值的单位为时间（ms:1/1000 秒）时，请选择此项。
[长度] 延迟时间设置值的单位为长度（mm）时，请选择此项。
第 1 部 基本篇 第 4 章 制作生产程序
4-34
③ 设置传感器延迟时间
选择是使各传送传感器的延迟时间都一致、还是要进行个别设置。
[标准] 要使各传送传感器的延迟时间一致时，请选择此项。
[选项] 要个别设置各传送传感器的延迟时间时，请选择此项。
选择“标准”时，下侧的「标准」传感器延迟有效，
选择“选项”时，在「选项」中设置的各传感器延迟时间有效。
④ 标准
在“设置传感器延迟时间”中选择“标准”时，要设置延迟时间或长度｡
可设置的值为 0～2500（ms）、0～1000（mm）。
⑤ 选项
在“设置传感器延迟时间”中选择“选项”时，要分别设置 IN 传感器、WAIT 传感器、STOP 传感器、
C-OUT 传感器、OUT 传感器的延迟时间或长度。
可设置的值为 0～2500（ms）、0～1000（mm）。
⑥ 准备进入信号延迟时间
通常 Ready IN 信号（从后工序输入的接受基板搬出信号）为 ON 时，将不停止基板，而向下一个
工序送出。
但若设置了此项延迟时间后，当 OUT 传感器检测出有基板时，则会先暂停传送，在经过指定的时
间后 Ready IN 信号为 ON，并且马达再次旋转时，才进行基板的搬出。
此项设置对传送速度不相同的机器间的基板交接有效。
此时间是从 OUT 传感器为 ON 后开始计算的时间。
2）“传送马达速度控制”组
① 不使用/使用
选择是否使用传送马达速度控制中设置的内容。
[不使用]
不使用传送马达速度控制中设置的内容时，请选择此项。
按主机端设置的内容运行。
[使用] 使用在传送马达速度控制中设置的内容时，请选择此项。
② 传送中
设置将基板搬入传送到中央缓冲区时的传送速度。
③ 前工序搬入时
对从前工序拉入基板、直至中转完成(IN 传感器变为 OFF)的速度进行设定。
④ 后工序搬出时
对完成贴片后基板向下一个工序传出时的传送速度进行设置。
3)“其他”组
① 停止位置补正（第 1 次、第 2 次）
根据基板固有的原因，基板的停止位置偏移时，通过输入偏移量校正停止位置。
② 长尺寸基板分割位置
在执行 2 阶段夹紧时，输入要分割的贴片区域的 X 方向尺寸。要输入从基板设计端点的 X 方向长
度。如果不是 2 阶段夹紧的基板尺寸，设置即被忽略。
