第 2 部 功能详解篇 第 6 章 通用图像元件
6-36
2.
元件要素组画面
定义元件要素组(EG)。
元件要素组由相同尺寸、相同间距的引脚集合构成。
所谓复合阵列元件是指尺寸不同或带有不同间距球/平面的区域阵列元件。
即使是同一电极，但间距不同的元件，作为 EG(元件要素组，区域)也必须分别设定。所谓同
一电极是指相同大小、相同形状的电极。

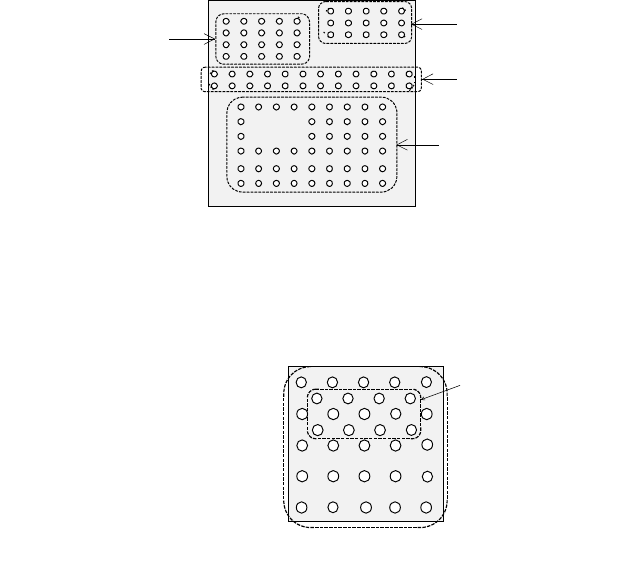

作为示例给出了由 4 个元件要素组(EG)构成的复合阵列元件。
◆
说明
第 2、3 元件要素组虽然是具有相同尺寸、相同间距的排列，但由于各列相互偏移配置，因此
应作为另一元件要素组。
与区域阵列元件(BGA，FBGA)相同，复合阵列元件的形态以 Bottom View(内)为基准。
如下图所示，在有一部分交错排列时，应分为2个方格排列的组进行定义。
Bottom View
第 3 元件组
第 4 元件组
第 2 元件组
第 1 元件组
元件组 1
元件组 2
第 4 元件要素组
第 3 元件要素组
第 2 元件要素组
第 1 元件要素组
元件要素组 2
元件要素组 1
第 2 部 功能详解篇 第 6 章 通用图像元件
6-37
Bottom View
1
3
2
4
5
列编号
1
2
3
4
5
6
行编号
① 「
名称
」
元件要素组要命名使用。要变更时需指定该名称进行编辑。
名称自动地以连续顺序命名。
用户可使用 32 个字符以内的英文、数字字符重新命名。
·示例中未加改变的采用了自动连号。
②
「
首元件要素的配置
」
元件要素组的配置由元件要素组的位置(X、Y)和取向(θ)指定。
元件要素组的位置指定为从元件中心位置开始的距离(偏移)。
通常，可认为元件中心位置与外形中心位置相同。
·如果生产程序中贴片数据的贴片坐标没有以元件外形中心位置为基点，可将作为基点的元件
中心位置设定为与外形中心位置不同的坐标。

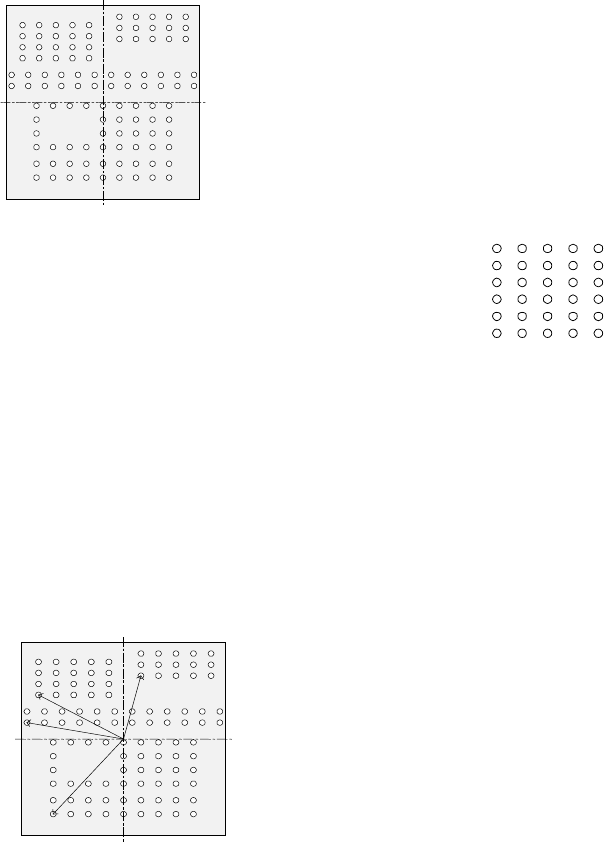

下图所示为将外形中心位置作为元件中心位置的情况。
◆准确地说，位置是指从元件中心到首元件要素的距离(偏移)。
元件要素组的取向(角度)基本上为0°。
右图给出了行与列的关系。
首(球、Land)元件要素为最左下角的(球、Land)元件要素
的坐标。
·此配置不同于标准外围BGA元件的指定。
◆下图给出了示例元件中首(球、Land)元件要素的位置。
在(球、Land)元件要素的情况下，从元件中心位置看到的第1个球、Land的中心位置就是
首(球、Land)元件要素的坐标。
Bottom View
元件中心位置
(外形中心位置)
Bottom View
元件中心位置
(外形中心位置)
第 2 部 功能详解篇 第 6 章 通用图像元件
6-38
③
在「首元件要素的配置」中，示例为第
1
个球面的顶端位置为
(-6.0mm
、
-5.0mm)
的情况下
，输
入：
X 偏移 ：-6.0
Y 偏移 ：-5.0
Z 偏移 ：0(不使用)
θ 偏移 ：0
·容差通常设定为“0(零)”。
●
然后，设定元件要素组排列
。
排列数据包括维度与列、行的间距、数量。
④
「
维度
」
由于在球/Land 元件要素的情况下变成 2 维，因此在「维度」中要选择 2D。
(注)即使只有 1 列、1 行的配置也应指定 2 维。

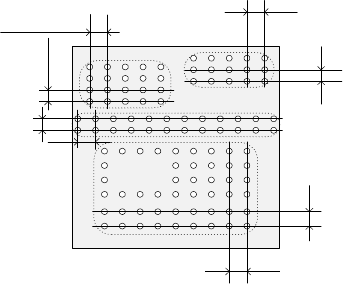

◆下图给出了各元件要素组的间距。
· 由于在示例元件中第1元件要素组有9列，因而输入「列」的「数量：9」。
(注)只有1行的排列时，输入“1”。
· 若间距设为1.5mm，则输入「列」的「间距：1.5」。
(注)只有1行的排列时，同样输入1.5。
· 容差通常设定为“0(零)”。
· 对于行，由于在示例元件中第1元件要素组有6行，因而输入「行」的「数量：6」。
(注)只有1行的排列时，输入“1”。
· 若间距设为1.27mm，则输入「列」的「间距：1.27」。
(注)只有1行的排列时，同样输入“1.27”。
· 容差通常设定为“0(零)”。
Bottom View
第 2 元件要素组
行间距
第 2 元件要素组
列间距
第 3 元件要素组
列间距
第 3 元件要素组
行间距
第 1 元件要素组
列间距
第 1 元件要素组
行间距
第 4 元件要素组
列间距
第 4 元件要素组
行间距
