第 1 部 基本篇 第 4 章 制作生产程序
4-51
2) 包装
从显示的包装列表中选择元件供应装置的种类。
需要进行变更时，请从下拉式列表中选择元件包装方式。
带式
管式
托盘

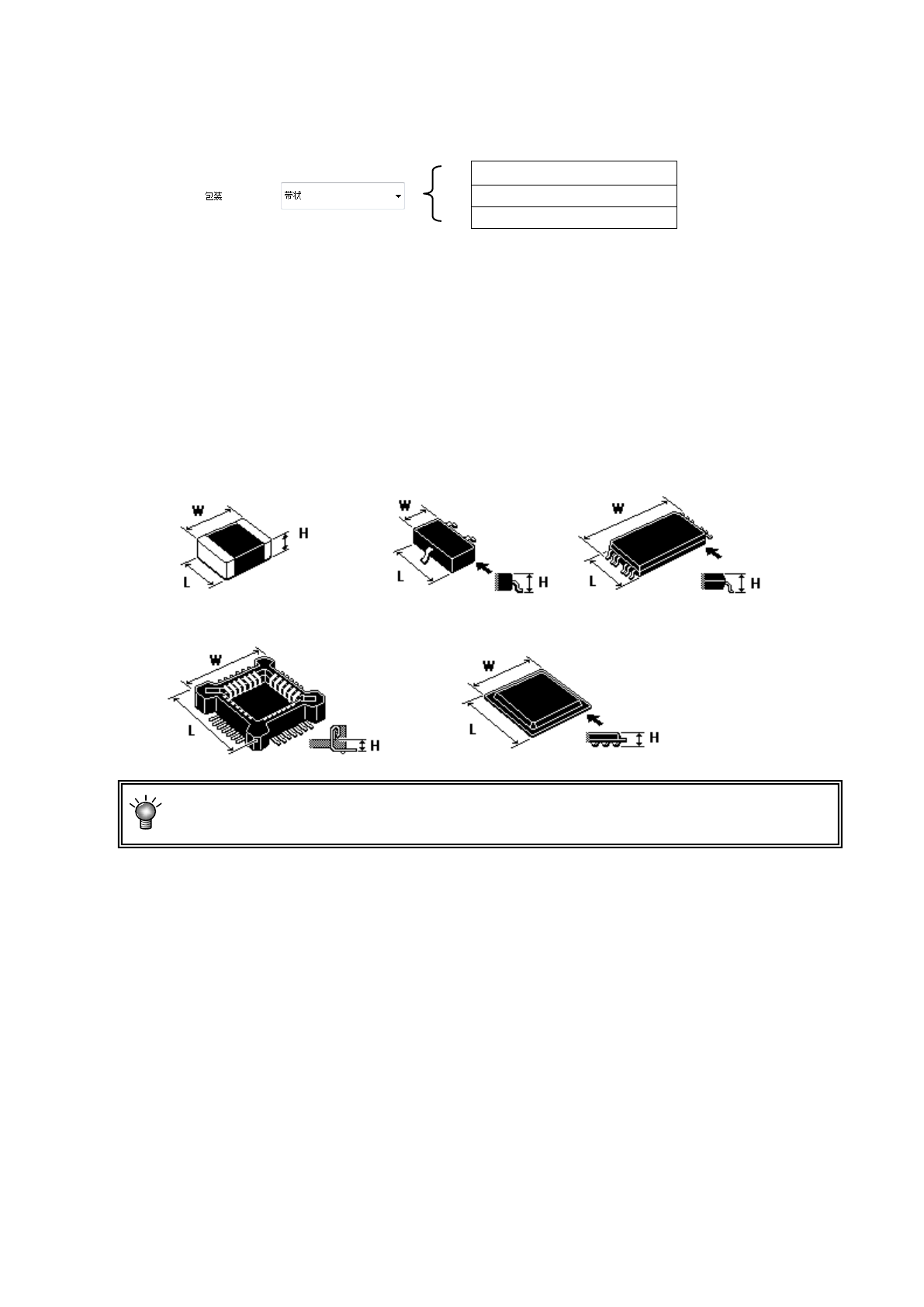

3) 外形尺寸
输入适用于各元件类型的元件外形尺寸。
请参考表格画面左下部显示的元件图形，进行输入。
另外请注意，根据元件类型，有时「包含」引脚，有时「不包含」引脚。
（以 JUKI 元件供应角度定义 0°为基础的图形会按照「元件类型」进行显示。）
例＞W = 外形尺寸 横 L = 外形尺寸 纵 H = 元件高度
◆方形芯片 ◆SOT ◆T-SOP
◆插座 ◆BGA
若弄错元件的纵、横尺寸，则有时无法进行定心。若弄错元件高度，则容易发生因激光测量
位置不稳定导致激光识别错误，因图像识别高度不稳定导致图像识别错误等现象。
4）其他尺寸
① 吸取深度
输入从吸嘴吸取面的高度到元件表面的高度。通常可使用默认值。
② Boss 高度
输入连接器的 Boss 高度（底面的突起高度）。通常可使用默认值。
元件高度 ＝ 使用激光测量的元件高度 － Boss 高度
对于连接器元件等，吸嘴的吸取面比元件表面低时，需输入由吸嘴尖端到元件表面的尺寸。
此时，“元件高度”为吸嘴尖端到元件背面的尺寸。
第 1 部 基本篇 第 4 章 制作生产程序
4-52
（例）
③ 引脚长度
高负荷控制时，要使用此项。
定义引脚压入元件的基板设置面以下部分的长度。
5) 定心方式
指定求出元件中心的方法。
请按照元件进行选择（在考虑到规格、精度、节拍速度的基础上）。
但是，根据元件类型，可使用的定心方式是有限制的｡
元件类型
激光
图像
元件类型
激光
图像
方形芯片
○ ×
TSOP2
○ ○
方形芯片
(LED)
○ ×
BGA
○ ○
圆筒型芯片
○ ×
FBGA
× ○
铝电解电容
○ ○
QFN
○ ○
SOT
○ ×
外形识别元件
× ○
微调电容器
○ ×
通用图像元件
× ○
网络电阻
○ ×
单向引脚连接器
○ ○
SOP
○ ○
双向引脚连接器
○ ○
HSOP
○ ○
Z
形引脚连接器
○ ○
SOJ
○ ○
扩展引脚连接器
× ○
QFP
○ ○
J
引脚插座
○ ○
GaAsFET
○ ○
鸥翼式插座
○ ○
PLCC
○ ○
带减震器的插座
○ ○
PQFP
○ ○
其他元件
○ ×
TSOP
○ ○
元件高度
吸取深度
吸嘴
Boss 高度
连接器
元件高度
吸取深度
Boss
高度
Boss
高度
激光测量的
元件高度
元件高度
引脚长度
第 1 部 基本篇 第 4 章 制作生产程序
4-53
6) [确定]按钮、[取消]按钮
按[确定]按钮：保存已编辑的内容，退出表格画面。
按[取消]按钮：废弃已编辑的内容，退出表格画面。
退出表格画面时，如果是从贴片数据画面转移过来的，就返回到贴片数据画面；如果是从元件列表
画面转移过来的，就返回到元件列表画面。
不是通过按钮退出表格画面时（例如通过菜单命令转移到其他画面，或通过选择选项卡转移到其他
画面时）， 与 按 [确定]按钮时的处理相同。
