第 1 部基本篇第 4 章制作生产程序

4-124

(13) 照明控制数据画面

选择图像 3 选项卡时，打开以下画面。

[控制 1]选项卡为带有分割照明的设置选项卡。

分割照明的设置要按照以下步骤进行。

1. 设置识别 VCS。

2. 决定分割识别。

3. 决定照明的大分类、小分类（大分类为“反射”、“侧面”时）。

4. 决定其他设置

大分类

选择照明的类型。

・反射照明

・透过照明

・侧面照明

小分类

详细选择照明的类型。

・反射

・CBGA

・侧面

・蓝色侧面照明

・标准

・LGA

・红色侧面照明

・小元件用

VCS

选择

选择识别

VCS

。

分割识别

总计

设置分割识别的

X,Y,Z

的分割数。

分割数为

X(1

～

、

Y(1

～

、

Z(1

～

。

间距

VCS

的移动距离。根据选择的

VCS

，可输入的值不同。

贴片偏移量

贴片上的各元件偏移量。

VCS

聚焦高度

指定

VCS

识别的高度。

第 1 部基本篇第 4 章制作生产程序

4-125

根据元件类别，可分割识别的条件不同。

VCS

标准

高分辨率

分割识别

元件类别

铝电解电容电容

GaAsFET

SOP

○

HSOP

SOJ

PLCC

PQFP

○

TSOP

○

TSOP2

○

BGA

○

FBGA

○

外形识别

○

通用图像

○

单向引脚连接器

○

双向引脚连接器

○

引脚连接器

○

扩展引脚连接器

引脚插座

鸥翼型插座

带缓冲器插座

QFN

第 1 部基本篇第 4 章制作生产程序

4-126

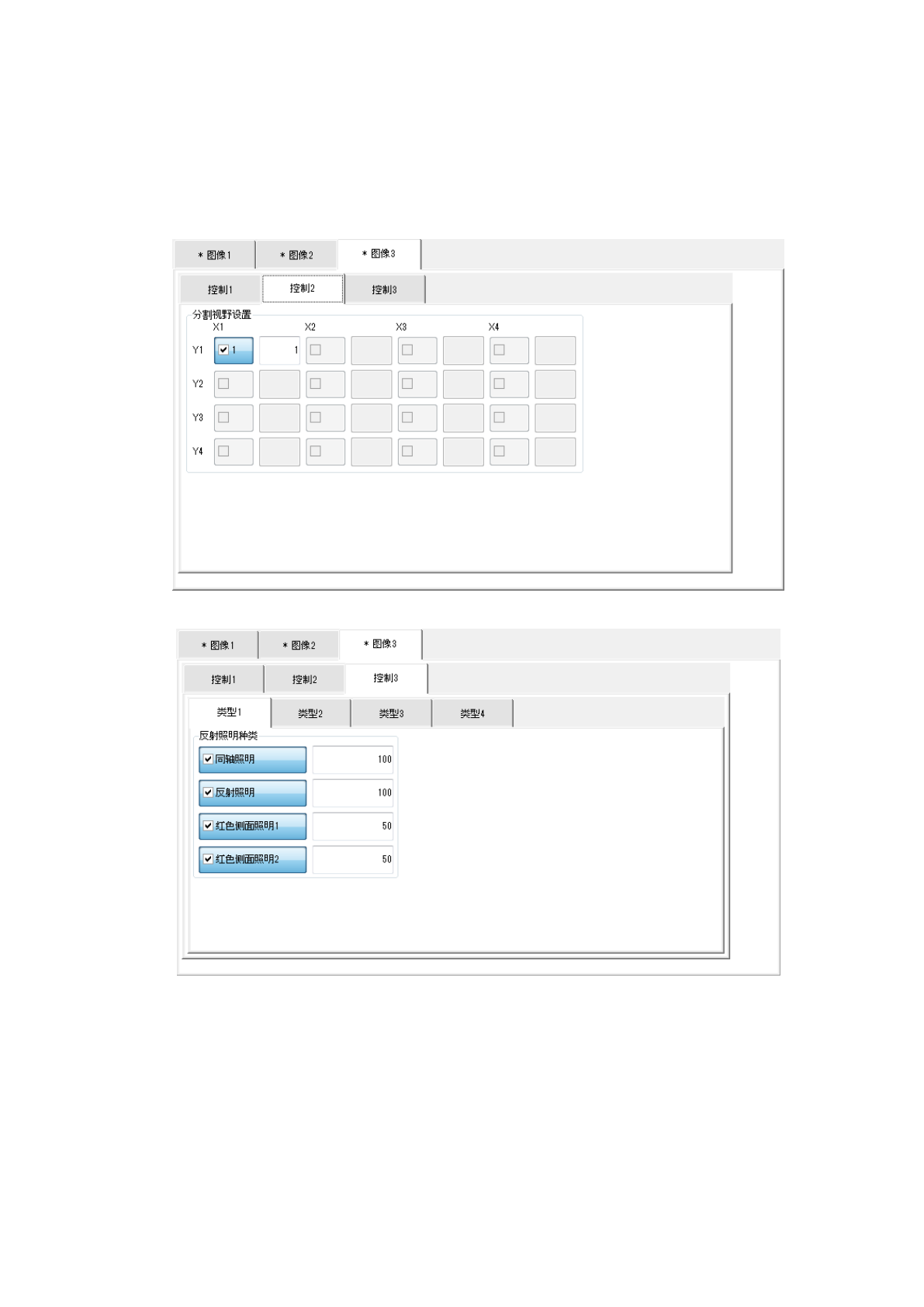

[控制 2]以及[控制 3]选项卡是详细设置图像识别时有关照明数据的画面。

根据图像控制数据的大分类的选择，按以下图案显示。

1) 反射照明时

照明控制数据_(反射照明)画面是用于设置反射照明输入值的画面。

照明控制数据(反射照明)画面如下所示。
