第 2 部 功能详解篇 第 12 章 选项组件
12-36
12-6 夹式吸嘴
夹式吸嘴，是用于吸取和贴装表面没有吸取面的元件、激光·图像两用的吸嘴。（亦译为“抓取吸嘴”）
12-6-1 特点
夹式吸嘴，专用于吸取表面无吸取面的元件，通过「固定臂」和「摇臂」组合，从元件侧面吸取元件。抓
取力度强，可稳定吸取/贴片。
部品
つめ深さ
押し当て位置
②
①
① 固定臂
② 摇臂
钩爪深度
夹持位置
（紧贴位置）
元件
第 2 部 功能详解篇 第 12 章 选项组件
12-37
12-6-2 规格
(1) 所需元件及软件
◇ 吸嘴及装有吸嘴信息文件的USB存储器包在一起送交客户。
◇ 与各元件形状、大小、元件供给体(编带、托盘)的形状相符的夹式吸嘴。
(请参见“(5)对象元件及元件包装形式”。)
(2) 方式
定心方式：激光
(3) 贴片精度
贴片精度：小于±0.3mm(3σ)
但有时会因元件形状的差异而不同。
激光校准检测部位有边缘、模部有毛刺、或者相对于吸取部位检测部位没有固定的元件，
贴片精度将低于上述精度。

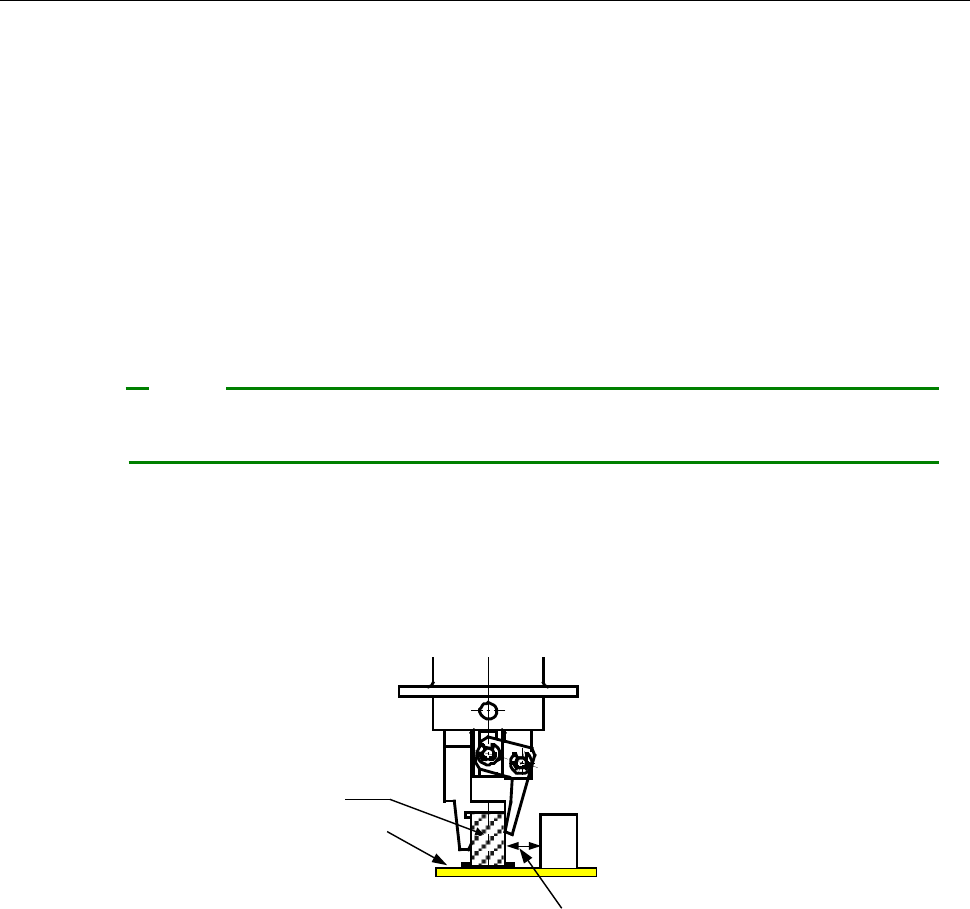

(4) 相邻元件的限制
元件贴片时，由于夹持器的摇臂张开，有可能接触到邻近的元件。
因此，以下2项为限制项。
◇ 用夹式吸嘴贴片的元件高度，应比相邻元件高3mm以上。
◇ 摇臂侧的夹持贴片元件端面与相邻元件的距离，应在 4mm 以上。(参见下图)
部品B
部品
A
基板
(5) 对象元件及元件包装形式
对象元件∶ ·连接器(不能用标准吸嘴吸取表面的元件)
·引脚间距(1mm 以上)
·重量 5g 以下(因形状而异)
·元件表面必须有固定臂顶靠用的平面。
(防止 XY 移动时的元件倾斜)
元件包装形式∶ 编带、托盘
注)应离开 4mm 以上。
元件
B
基板
元件
A
注意
第 2 部 功能详解篇 第 12 章 选项组件
12-38

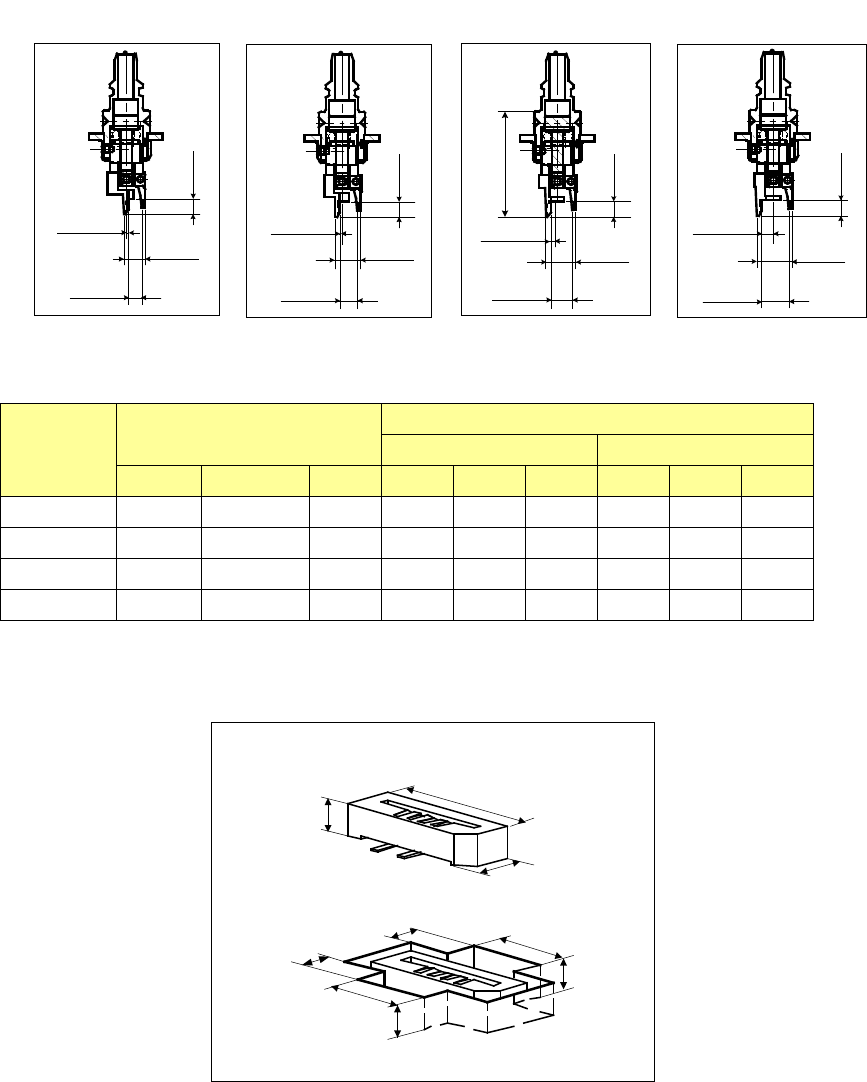

◇ 对象元件、对象包尺寸
800番ノズル
801番ノズル
802番ノズル
3.5
1.5
4.8
6.7
24
±
0.01
3.8
0.5
5.7
3.5
2.8
-0.5
4.7
3.5
5.8
2.5
7.7
3.5
803番ノズル
· 对象元件·包大小
吸嘴号
对象元件
包装(胶带尺寸)
固定臂侧
摇臂侧
X
Y
H
A
B
C
D
E
F
800
6
～
0.8
～
2.2
5
～
1.5
～
5.6
～
4
～
3
～
5.6
～
2.5
～
801
6
～
1.8
～
3.2
5
～
1.5
～
5.6
～
4
～
3
～
5.6
～
2.5
～
802
6
～
2.8
～
4.2
5
～
1.5
～
5.6
～
4
～
3
～
5.6
～
2.5
～
803
6
～
3.8
～
5.2
5
～
1.5
～
5.6
～
4
～
3
～
5.6
～
2.5
～
H
X
Y
A
D
E
B
F
C
800 号吸嘴 801 号吸嘴 802 号吸嘴 803 号吸嘴
