第 2 部 功能详解篇 第 8 章 机器设置
8-49
8-3-5-5 元件高度变更设定
选择元件高度变更设定，会显示以下画面。
(1) 设置项目
No.
项目
机种名
设置内容
1
元件高度
RX-6/RX-6B
设置元件高度规格。
可以从
6
／
12
／
20
／
25
／
33mm
中选择。
RX-6R
设置元件高度规格。
可以从
6
／
12
／
20
mm
中选择。
(2) 设置方法
1）用单选按钮选择元件高度。
※ 使用 TR8S 时，不能选择 6mm 规格。
第 2 部 功能详解篇 第 8 章 机器设置
8-50
8-3-5-6 设置二次元代码位置
基板二次元代码位置在在主线连接、随需应变生产、使用 2 次元条形码生效时可以设定。

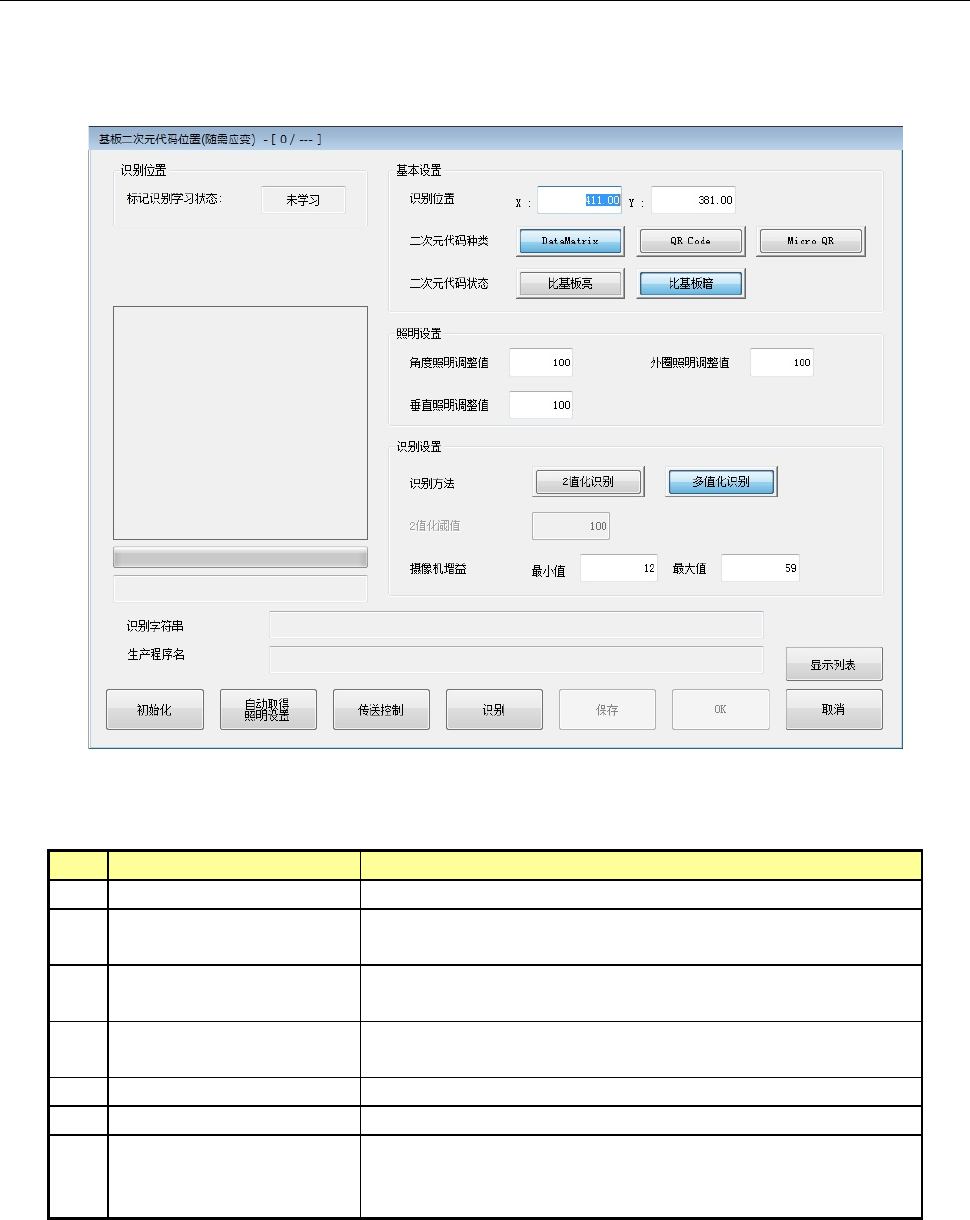

选择基板二次元代码位置后，会显示以下画面。
(1) 设置项目
No.
项目
设置内容
1
识别位置
输入距离基板原点的二次元代码的坐标。（可示教）
2
二次元代码种类
指定二次元代码的种类。可以从
DataMatrix
、
QRCode
、
MicroQR
这
3
种中选择。
3
二次元代码状态
设置二次元代码的状态。识别率极差时请变更设置。（默认：
比基板暗）
4
照明设置
设置角度照明、垂直照明、外圈照明的光量。
0
时为照明
OFF
，
200
为最大光量。（默认：
100
）
5
识别方法
从
2
值化和多值化（默认）中选择识别方法。
6
2
值化阈值
设置
2
值化识别的明暗边界。（默认：
100
）
7
摄像机增益
设置用来获得图像反差的值。
越接近最大值与最小值的数值反差就越強烈。
（默认：最大值
59
，最小值
12
）
(2) 设置方法
1) 使用单选按钮个别选择。
2) 从软键盘个别输入。
第 2 部 功能详解篇 第 8 章 机器设置
8-51
8-3-5-7 确认吸嘴芯滑动不良
如选择执行吸嘴芯滑动不良的检查，将显示以下画面。
(1) 设置项目
No.
装置
生产动作
1
执行吸嘴芯滑动不良的检
查
进行吸嘴芯滑动不良的检查。检测到吸嘴芯滑动不良时停止
生产。
(2) 设置方法
1) 使用复选框选择设置。
【执行吸嘴芯滑动不良的检查】
如有勾选标记，是设定为使用，没有勾选标记的状态下则是设定为不使用。
