第 1 部 基本篇 第 4 章 制作生产程序
4-192
○ 双通道传送时
双通道传送时，前后通道的传送动作状态会并列显示。
可选择要控制对象的传送通道。
第 1 部 基本篇 第 4 章 制作生产程序
4-193
4-5-2-6 自动调整基板宽度
可进行基板传送宽度调整。
选择菜单后，显示以下对话框。
·自动基板宽度调整(单通道)
(1) 移动
按照基板外形尺寸＋余宽的宽度移动传送宽度。
(2) 基板外形尺寸
输入基板外形尺寸。默认为代入基板数据的基板外形尺寸(Y 方向)。
(3) 余宽
输入基板与传送轨道的余宽。
(4) 动作状态
基板传送、宽度回原点时，显示传送通道上的动作状态。
(5) 基板传送
启动基板传送对话框。
(6) 宽度回原点
执行自动调整基板宽度的返回原点。
(7) 关闭
退出自动调整基板宽度对话框。
第 1 部 基本篇 第 4 章 制作生产程序
4-194

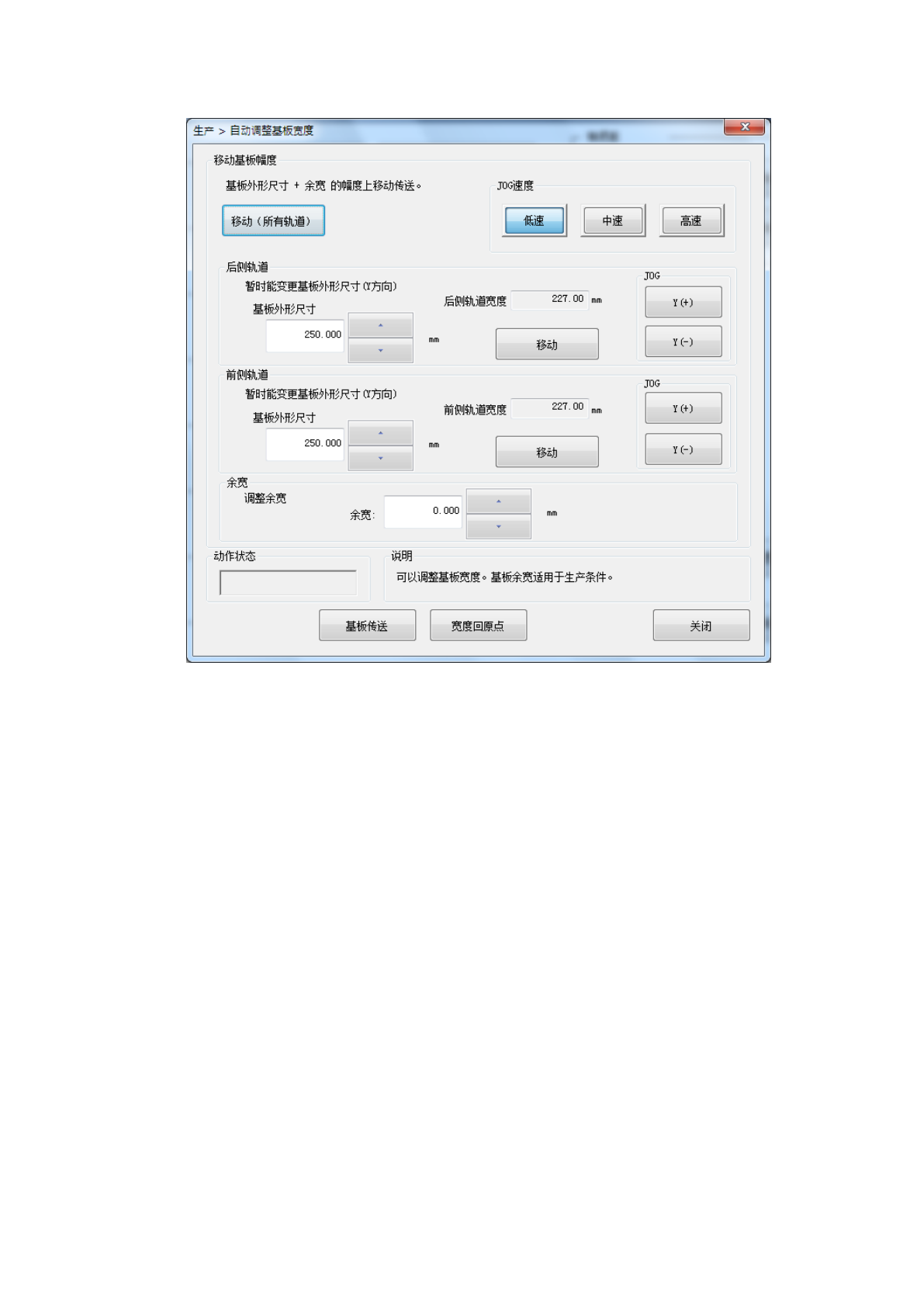

自动基板宽度调整(双通道)
(1)移动(所有轨道)
同时移动前后通道的传送宽度，使宽度符合基板外形尺寸＋余宽。
(2)基板外形尺寸
输入前后通道的基板外形尺寸。默认代入基板数据的基板外形尺寸(Y 方向)。
(3)移动
分别移动前后通道的传送宽度，使传送宽度符合基板外形尺寸＋余宽。
(4)余宽
输入基板与传送轨道的余宽。
(5) JOG 速度
指定进行 JOG 移动时的速度。默认设定为「低速」。
(6) JOG
进行前后通道的可动轨道的±JOG 移动。
(7)动作状态
显示基板传送、宽度回原点时、传送通道上的动作状态。
(8)基板传送
启动基板传送对话框。
(9)宽度回原点
执行自动基板宽度调整的返回原点。双通道传送时，将使用 OCC 识别宽度调整的轨道标记。
(10)关闭
结束自动基板宽度调整对话框。
