第 2 部 功能详解篇 第 12 章 选项组件 12 - 144 ④： 请将支撑台向 近前侧移动 100mm 。 ⑤：请按以下尺 寸移动传送宽度。 向近前侧移动 100mm 移动标签位置 移动标签位置 后侧 前侧
第 2 部 功能详解篇 第 12 章 选项组件
12-143

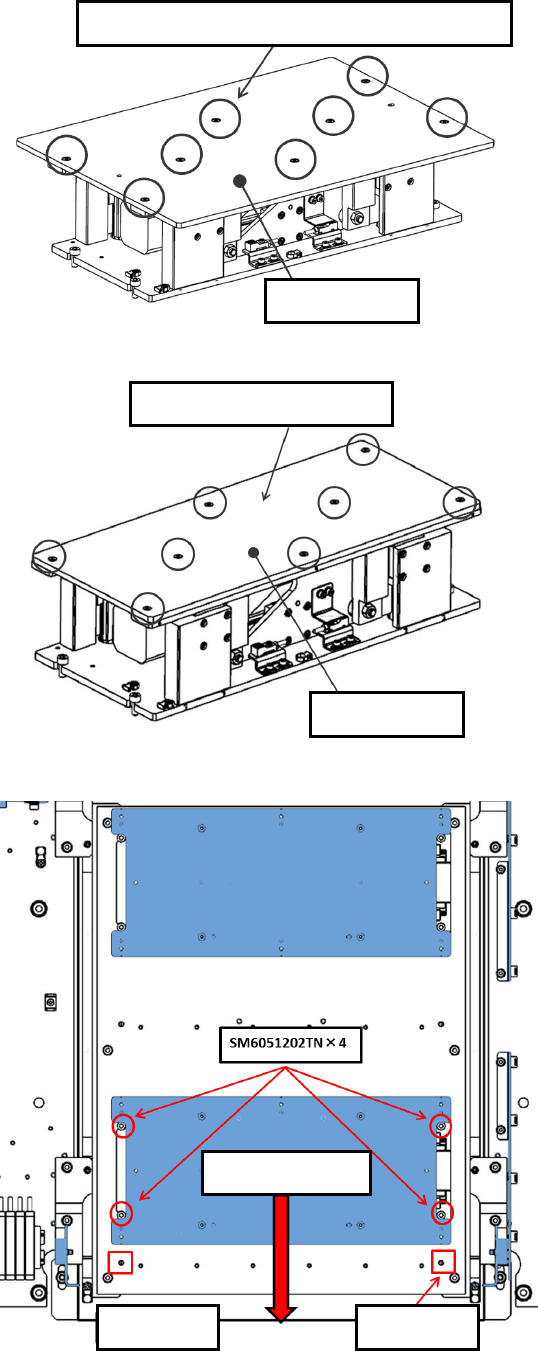

2) 双通道(前侧通道靠近侧移动模式)时
①：请拆下前侧通道的支撑台_M(EZ445438901)。
②：请安装支撑台_S(40160754)。
③：请将前侧支撑台向近前侧移动约 50mm。
请拆下 8 处的螺丝，拆下支撑台_M。
支撑台
请安装支撑台。
支撑台
向近前侧移动约 50mm
移动标签位置
移动标签位置
第 2 部 功能详解篇 第 12 章 选项组件
12-144

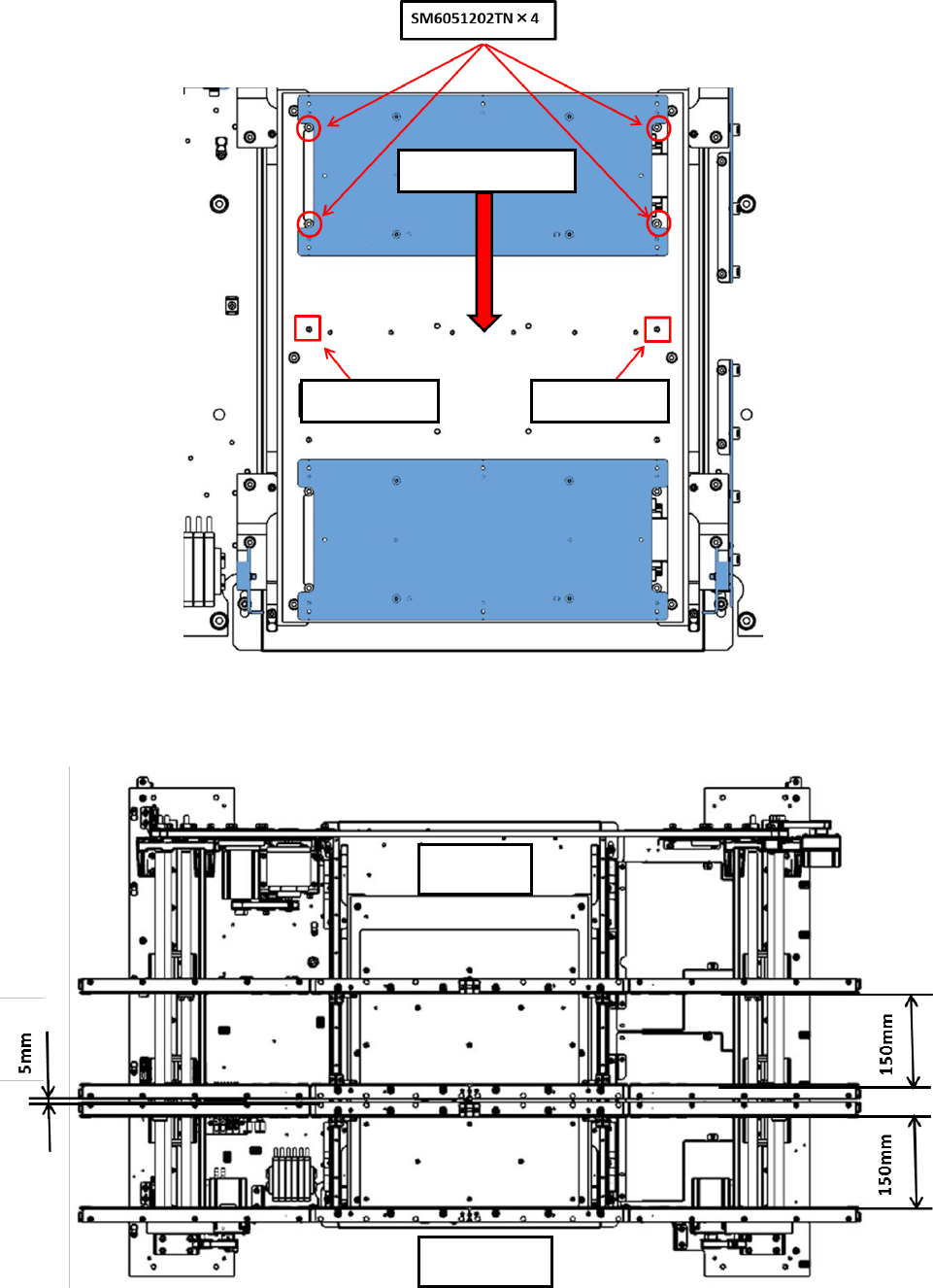

④：请将支撑台向近前侧移动 100mm。
⑤：请按以下尺寸移动传送宽度。
向近前侧移动 100mm
移动标签位置 移动标签位置
后侧
前侧
第 2 部 功能详解篇 第 12 章 选项组件
12-145
12-14-2 支撑海绵
该元件用于矫正基板的下弯。
在高密度元件贴装中，基板支承销的定位作业要花时间。
通过使用支承海绵不仅可以缩短作业时间，还可防止因准备作业错误而导致的对元件的损伤。
如购买双通道规格时，将附加 4 个作为标准附件。
单通道、双通道规格分别有专用品，故没有兼容性。
海绵
尺寸：126mm x 42mm (凸部 15mm)
1)上图为双通道专用的支撑海绵。
2)切勿使用未粘贴上述【RX-6_DUAL CONVEYOR】标志的支撑海绵。
(会造成基板损坏。)
