第 2 部 功能详解篇 第 12 章 选项组件 12 - 39 12 -6- 3 使用方法 （ 1 ）在 机器设置 时，从夹式吸嘴 附件的 USB 存储器 读入夹式吸 嘴的 信息。 当购买的特殊吸 嘴 没有 附带 USB 存储器时，或 U SB 存储器 出现故障、丢失 时，请浏览 D: \ JUKI \ D ATA \ Cu stom \ Nzl 。（ 8 00 多号是夹持吸 嘴的 I NI 文 件 。） * 只要 读入 一次即可保存 …
第 2 部 功能详解篇 第 12 章 选项组件
12-38
◇ 对象元件、对象包尺寸
800番ノズル
801番ノズル
802番ノズル
3.5
1.5
4.8
6.7
24
±
0.01
3.8
0.5
5.7
3.5
2.8
-0.5
4.7
3.5
5.8
2.5
7.7
3.5
803番ノズル
· 对象元件·包大小
吸嘴号
对象元件
包装(胶带尺寸)
固定臂侧
摇臂侧
X
Y
H
A
B
C
D
E
F
800
6
～
0.8
～
2.2
5
～
1.5
～
5.6
～
4
～
3
～
5.6
～
2.5
～
801
6
～
1.8
～
3.2
5
～
1.5
～
5.6
～
4
～
3
～
5.6
～
2.5
～
802
6
～
2.8
～
4.2
5
～
1.5
～
5.6
～
4
～
3
～
5.6
～
2.5
～
803
6
～
3.8
～
5.2
5
～
1.5
～
5.6
～
4
～
3
～
5.6
～
2.5
～
H
X
Y
A
D
E
B
F
C
800 号吸嘴 801 号吸嘴 802 号吸嘴 803 号吸嘴
第 2 部 功能详解篇 第 12 章 选项组件
12-39
12-6-3 使用方法
（1）在机器设置时，从夹式吸嘴附件的 USB 存储器读入夹式吸嘴的信息。
当购买的特殊吸嘴没有附带 USB 存储器时，或 USB 存储器出现故障、丢失时，请浏览
D:\JUKI\DATA\Custom\Nzl。（ 800 多号是夹持吸嘴的 INI 文 件 。）
* 只要读入一次即可保存到机器中，不必每次进行读入。

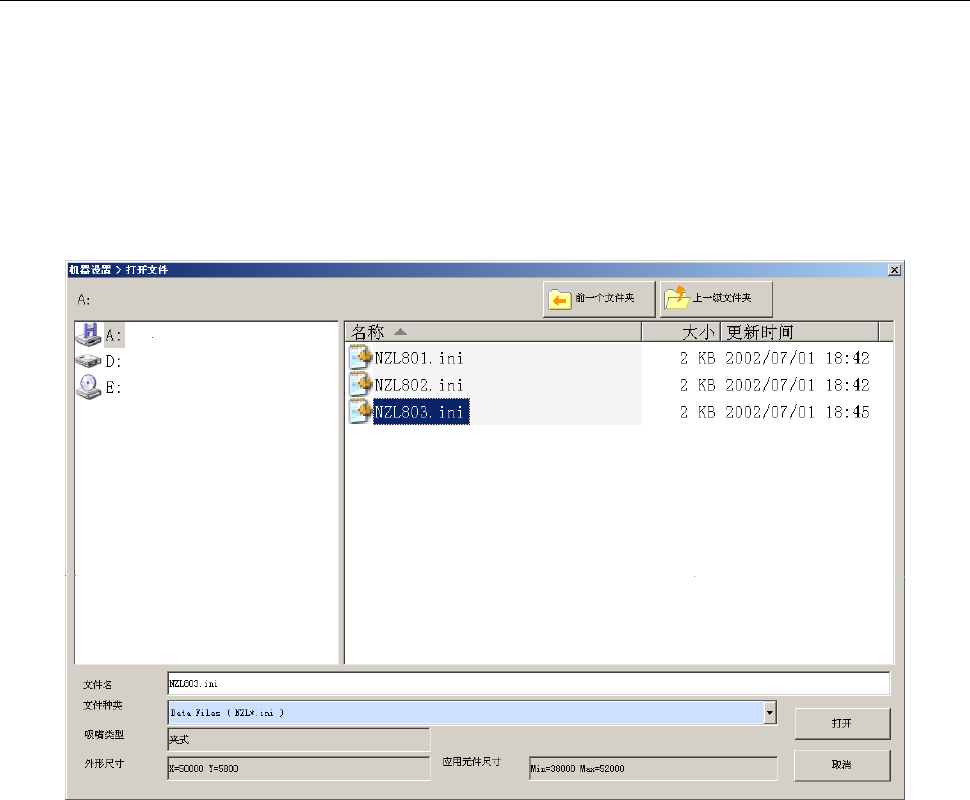

◇ 从机器设置画面菜单选择[吸嘴]-[读吸嘴数据]，从下述画面中读入夹式吸嘴信息文件。
(参见「8-3-2-2 读入吸嘴数据」)
第 2 部 功能详解篇 第 12 章 选项组件
12-40
（2）元件数据的制作
◇ 制作示例
①设定吸嘴编号
② 输入夹式吸取位置控制信息
详细情况请参见「第4章 制作生产程序」的「4-3-5-2（3）定心」的“⑤夹式吸嘴数据”。
③ 激光高度
使用夹式吸嘴时必须注意
。
通常，吸嘴的「激光高度」中应输入从元件表面到激光投射面的距离，而夹式吸嘴则应以固
定侧臂的吸嘴前端为基准，输入激光投射的距离。
夹持吸嘴编号为
800 多号。
指定从吸嘴前端到激光面距离。
大致设定尺寸：
－
(
元件高度－
3.5mm)
／
2,
根据引脚的位置进行微调。
画面 例： －(6.8－3.5)/2=－1.65
800
