第 1 部 基本篇 第 1 章 装置概要 1- 52 1- 6 印刷基板规格 （ 1 ）基板条件 传送 规格 最小尺寸 (L x W ) 最大尺寸 (L x W ) 厚度 T 最大允许重量 翘曲允许值 单通道传送 50x 50 mm 1 次夹紧 610 x 590 mm 0.3 ～ 4.0 mm 3,000g 每 50mm 允许在 0.2mm 以下。上 翘， 下翘的总和在 1mm 以下 ( 根据 JIS B 8461) 2 次夹紧 90…
第 1 部 基本篇 第 1 章 装置概要
1-51
2)判定有无元件的适用元件尺寸
纵×横
最小
0.4×0.2 (mm)
最大
5.0×5.0 (mm)
元件高度
2.0 (mm)
※1 因基板、元件的形状颜色、反射率等，有时无法判定。
※2 超过□5mm、或超过高度 2mm 的元件无法判定。
※3 发生元件吸取位置位移、元件站立、贴片位移的不正常贴片时，有时不能判定。
※4 元件有无判定对象元件，隐藏在贴片元件或其他障碍物阴影里时，不能判定。
※5 使用夹具基板时，基板高度和元件高度合计超过 2mm 时，有时无法判定。
※6 使用向上弯翘的基板，基板高度及元件高度合计超过 2mm 时，有时无法判定。
※7 贴片时基板弯翘即使在规格范围内，但元件被拍摄在判定使用的处理范围之外时，有时无法判
定。
※8 未贴片时，焊锡涂覆形状相对于贴片前变形超过 25％时，有时无法判定。
※9 贴片前后，贴片位置混入异物时，有时无法判定。
※10 贴片时，因基板摇晃，在贴片后的位置移动较大的情况下摄像时，有时无法判定。
※11 贴片时，因基板、元件、焊接状态，有时需要调整参数。
3) 判定吸取元件表、背面功能的适用元件尺寸
纵×横
最小
0.4×0.2 (mm)
最大
3.2×1.6 (mm)
元件高度
2.0 (mm)
元件种类 电阻
供给装置
纸带
(
封装在白带里的元件
)
※1 表、背面无浓度差的元件，无法判定。
※2 因基板、元件的形状、颜色、反射率等，有时无法判定。
※3 元件收纳部较深、或元件与摄像装置之间有障碍物而不能摄像时，有时无法判定。
※4 元件在収纳部摆放位置不正常时，有时无法判定。
（例如元件站立，无元件，或元件从收纳部伸出）
※5 元件主体部位上有文字或标识，其面积占 30％以上时，有时无法判定。
※6 元件主体部位中央绘有带状线条时，有时无法判定。
※7 根据吸取时的元件、编带状态，有时需要调整参数。
第 1 部 基本篇 第 1 章 装置概要
1-52

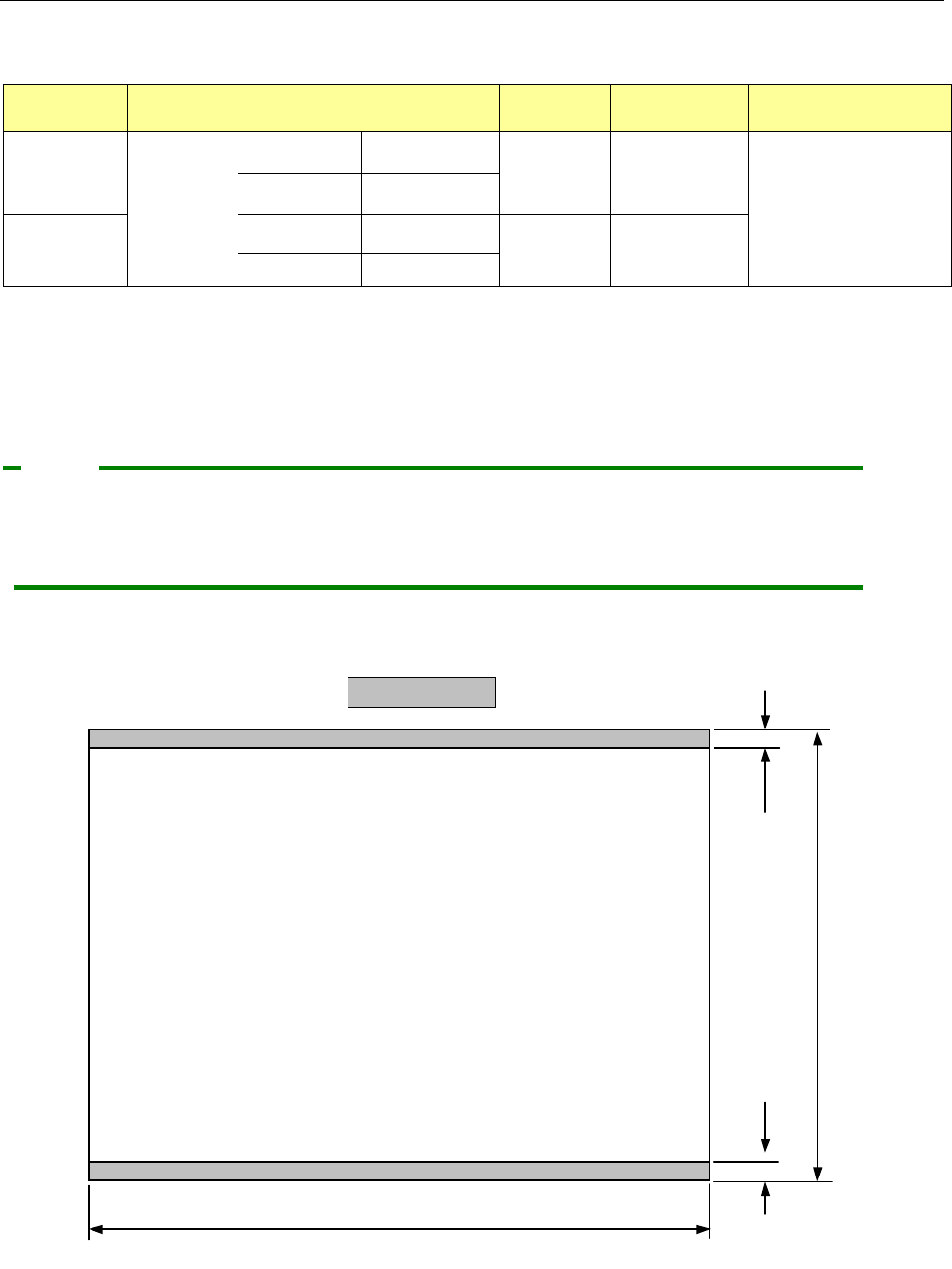

1-6 印刷基板规格
（
1
）基板条件
传送规格
最小尺寸
(L x W)
最大尺寸
(L x W)
厚度
T
最大允许重量
翘曲允许值
单通道传送
50x 50mm
1 次夹紧 610 x 590mm
0.3
～4.0mm 3,000g
每
50mm
允许在
0.2mm 以下。上翘，
下翘的总和在 1mm
以下(根据
JIS B 8461)
2 次夹紧 905 x 590mm
双通道传送
单通道模式 360 x 450mm
0.3
～6.0mm 2,000g
双通道模式 360 x 250mm
注 1：L 表示传送方向尺寸，W 为 L 的直角方向，W/L=2 以下。
注 2：与基板材质、基板颜色无关，反射率低的基板，有时无法用传感器检测。
注 3：重量超过 2kg 且基板长度为 250mm 以上的基板，传送速度请使用中速以下。
注 4：L=590 mm 以上时，请把传送限动器的前端从“ST” 改成“XL”再使用。
当L=590mm以上时，如不把传送限动器的前端改装为“XL”，在基板的反向侧将产生贴装
头达不到贴片点从而不能贴片的范围。并且，当L=590mm不足时，如不把传送限动器前端改
装为“ST”，则使得有的吸嘴不能在基板全部区域移动。
（
2
）基板限制条件
1）基板表面
注意
搬送レール固定側 50～610mm
シングル仕様：50～590mm
3mm
3mm
传送轨道固定侧
单通道传送规格：
50～590mm
不可
贴片范围
单通道传送规格：50～610mm 双通道传送规格：50～360mm
双
通道传送规格：
双通道模式: 50～250mm
单通道模式: 50～450mm
第 1 部 基本篇 第 1 章 装置概要
1-53

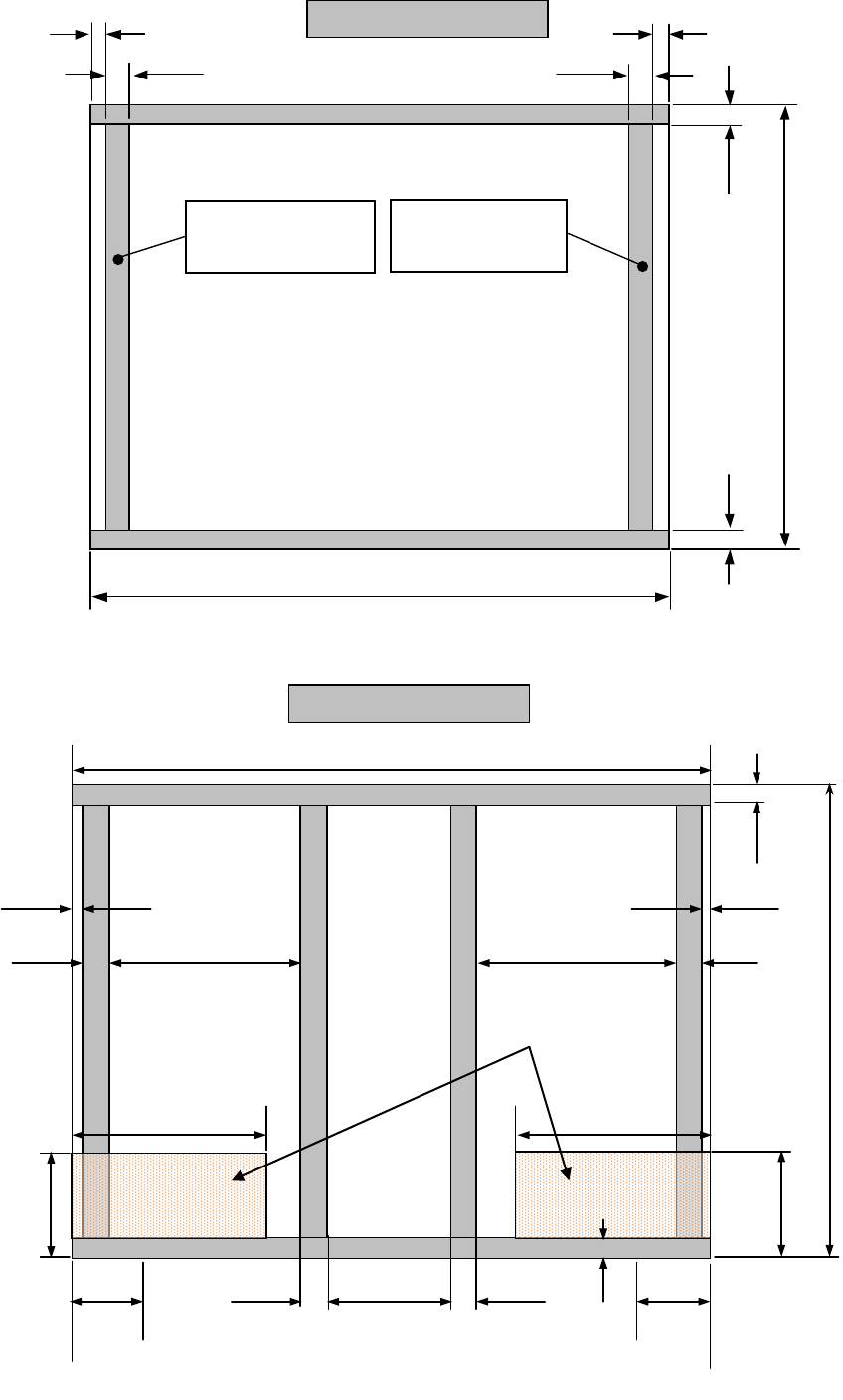

2) 基板下面 单通道传送、2 缓冲器规格 (基板长度：50～250mm )
3) 基板下面 单通道传送、1 缓冲器规格(基板长度： 250mm 跨过・使用传送挡块时)
6mm
8mm
6mm
8mm
4mm
4mm
シングル仕様：50～590mm
搬送レール固定側 50～250mm
Rステーション
仕様での制限
Lステーション
仕様での制限
传送轨道固定侧
R
站点（工作台）
规格的限制
L
站点（工作台）
规格的限制
单通道传送
规格：
支撑销不可设置范围
支撑销不可设置范围
单通道传送规格：50～590mm
4mm
传送轨道固定侧
53 mm 8mm
8mm
8mm 8mm
258mm 258mm
4.5mm
4.5mm
30
mm
挡块左流动标准止动的位置
挡块左流动 XL 止动的位置
30 mm
挡块右流动标准止动的位置
挡块右流动 XL 止动的位置
90mm 90mm
4mm
66
mm
66 mm
挡块可动范围
610 mm
