第 1 部 基本篇 第 4 章 制作生产程序
4-229
4-5-6-2 基准领域标记
此功能用于确认生产程序的编辑内容。
识别基准领域标记时的坐标实测值被储存起来，反映在贴片数据示教时的坐标修正值中。
◆ 双通道传送的前后通道选择
双通道传送时，请用「F／R」按钮指定传送通道。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
（1）识别基准领域标记

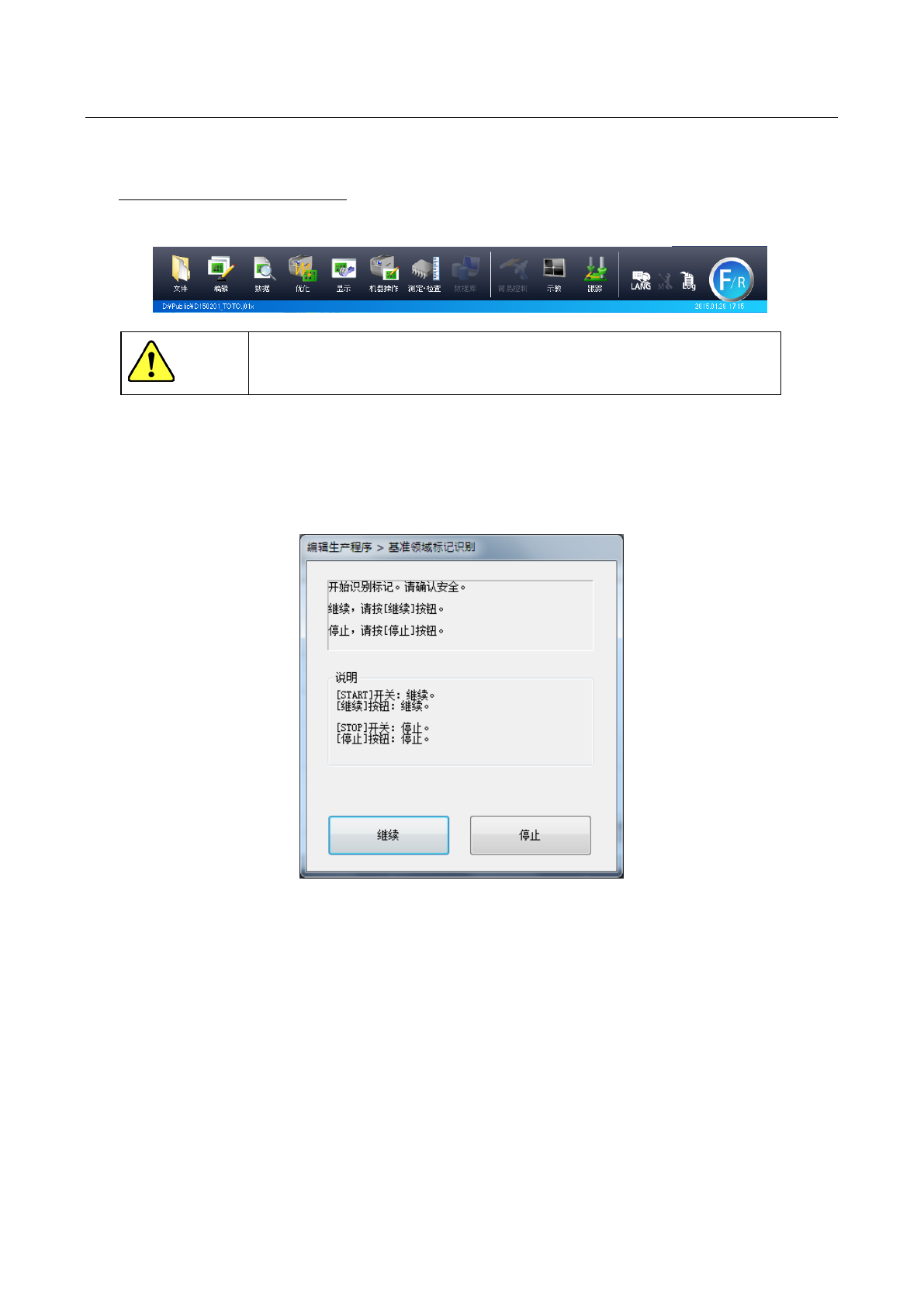

从菜单选择「机器操作」-「基准领域标记」，则会显示确认画面。
确认安全后，请按下<START>开关或[继续]按钮。
第 1 部 基本篇 第 4 章 制作生产程序
4-230

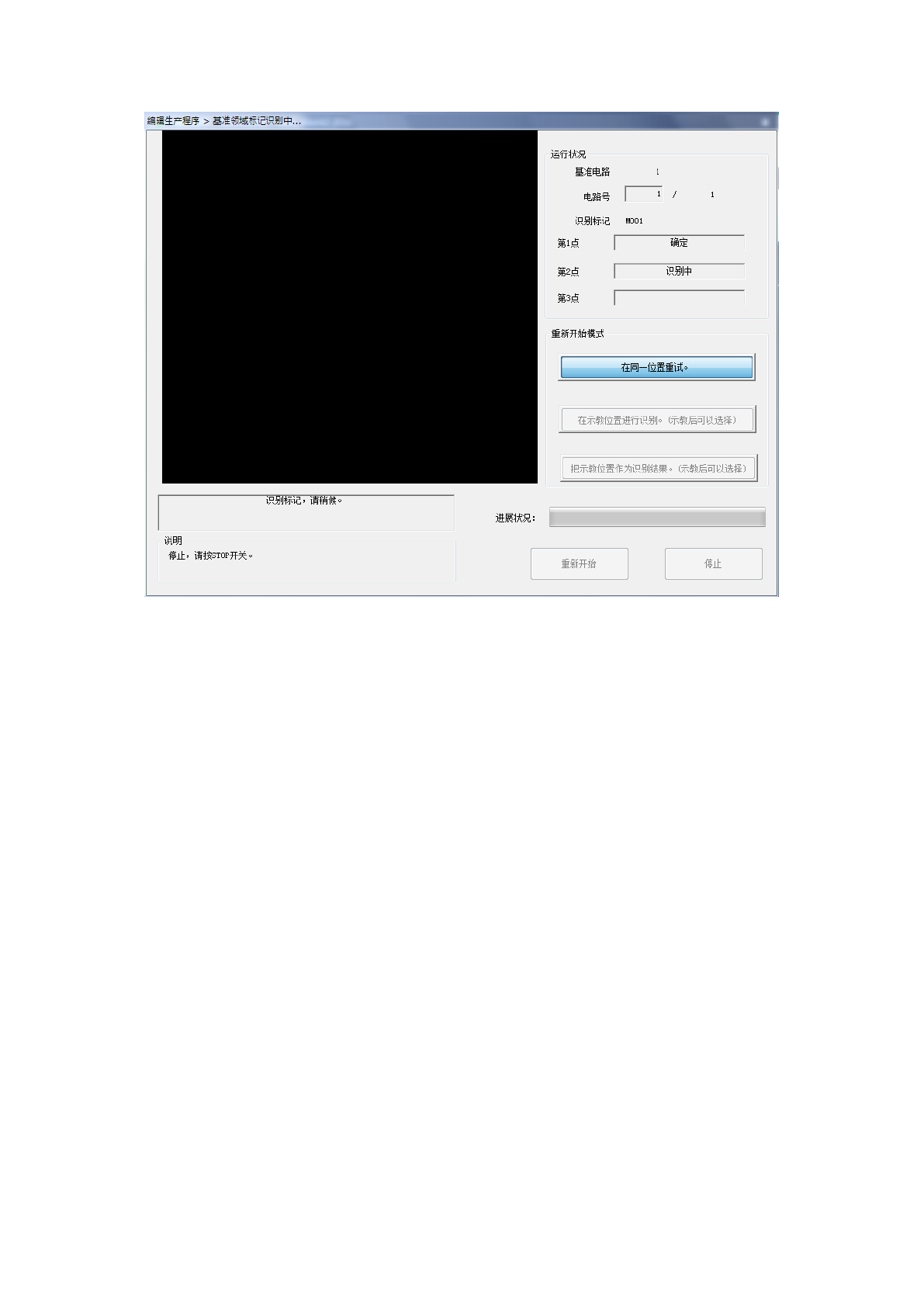

在执行过程中，显示如下画面。
在左上部显示 OCC 拍摄的图像。
当选择了操作选项中的「以 BOC 排列贴片位置」选项时，则进行 BOC 标记识别。
在进行基准领域标记识别过程中，当因某种原因想停止操作时，可按下<STOP>开关停止操作。
运行停止后，返回到开始画面。
1) 运行状况
●电路号
显示正在进行识别的电路号。(通常仅识别基准电路的基准领域标记)
●识别标记
显示基准领域标记名称及当前运行点的动作状况。
2) 进展状况
以进度条显示总体个数中识别完成的比例。
第 1 部 基本篇 第 4 章 制作生产程序
4-231

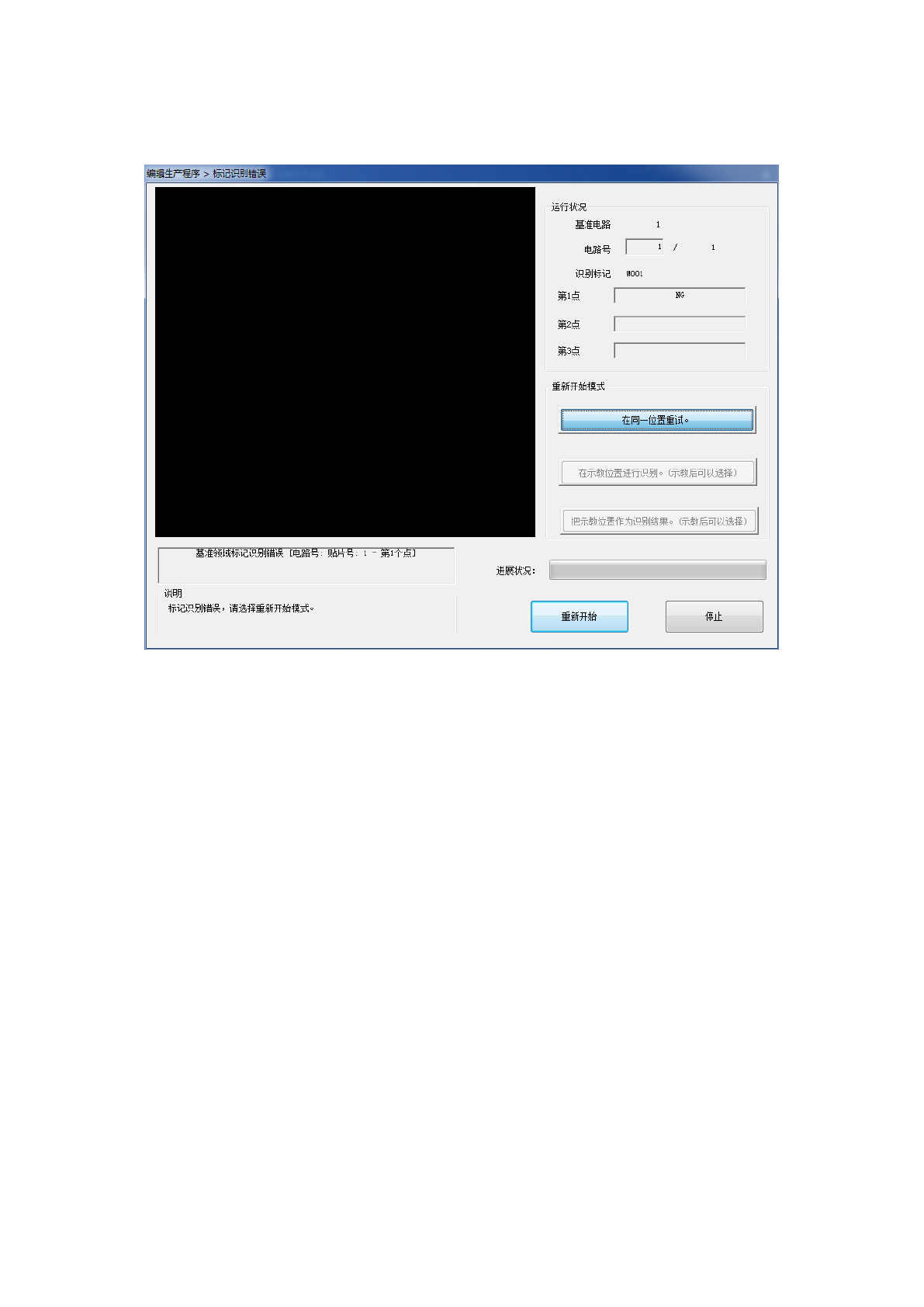

3) 说明、重新开始模式
当执行基准领域标记识别失败时，会在画面的“说明”栏中显示提示信息，可以选择“重新开始模式”项
目。
需要重新开始识别时，请选择重新开始模式。
这时，按下功能栏的[示教]按钮，可以进行坐标示教。
进行坐标示教之前不能选择「在示教位置进行识别」「 把示教位置作为识别结果」这 2 项。
a) 在同一位置重试。
不改变当前的 OCC 的位置，再次进行标记识别。
b) 在示教位置进行识别。
此项目在示教确定后方可选择。
在进行坐标示教的同一位置上，再次进行标记识别。
c) 把示教位置作为识别结果。
此项目在确认示教后方可选择。
把进行坐标示教的位置确定为识别基准领域标记时的标记中心的实测值。
不进行标记识别操作。
◇ 选择后，需要再进行识别时，请按[重新开始]按钮。
