8-3-2-3 ATC 吸嘴配置

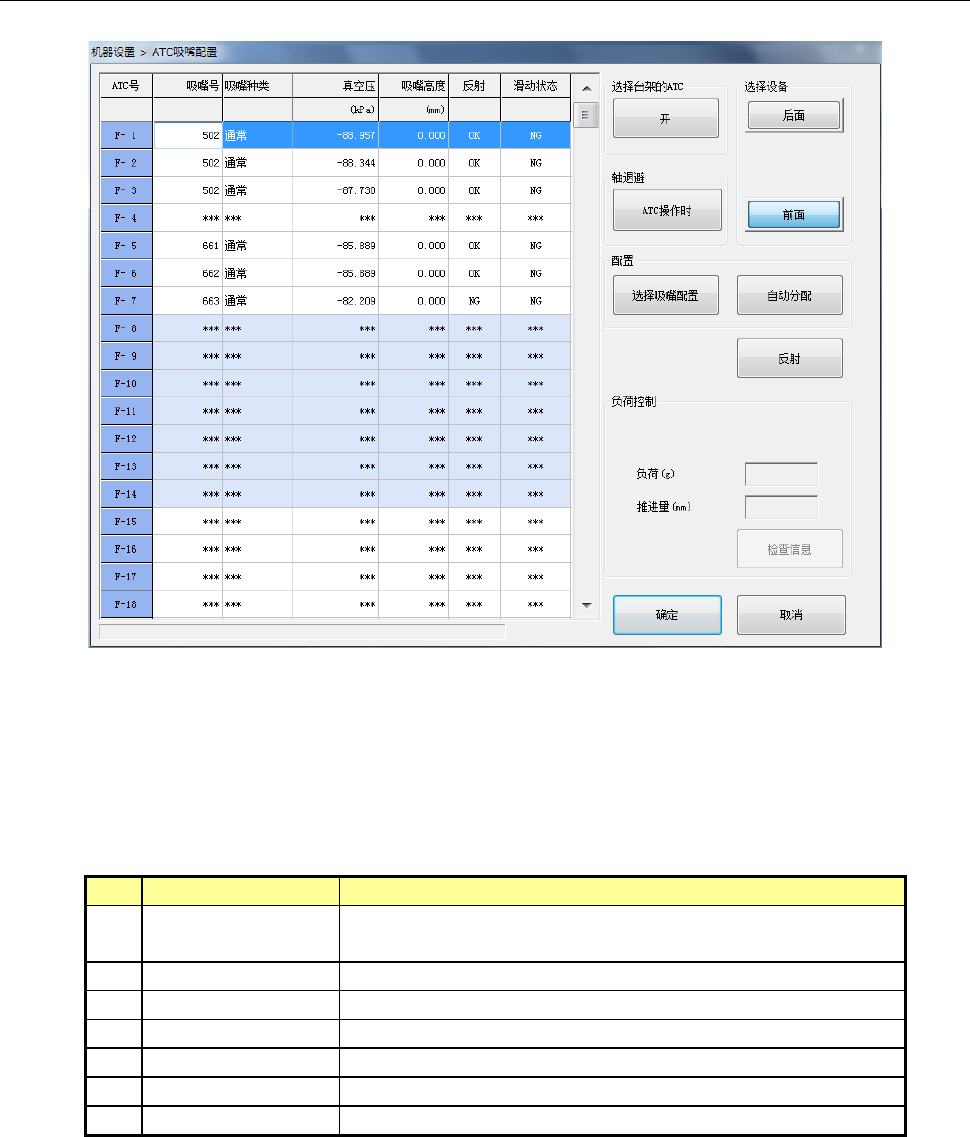

选择[ATC吸嘴分配]后，会显示如下画面。
(1) 使用目的
「吸嘴高度」，是用激光测量元件时需要使用的数据，用于控制高度进行微调整。
「真空压」用于判断有无吸嘴或有无元件。但由于使用激光判断有无吸嘴或有无元件，该数
值只作为辅助信息。
(2) 设置项目
No.
项目
设置内容
1
ATC
号
ATC
的号码
F-1
～
F-32
（前侧）、
R-1
～
R-32
（后侧）
2
吸嘴号
配置在
ATC
的吸嘴号
3
吸嘴种类
配置在
ATC
的吸嘴类型
(
只限自动取得
)
4
真空压
安上吸嘴后的真空值
(
只限自动取得
)
5
吸嘴高度
相对于基准吸嘴的长度偏差
(
只限自动取得
)
6
反射
OK：低反射吸嘴，NG：高反射吸嘴或未执行测量
7 滑动状态 OK:滑动检查 OK、NG：滑动检查异常或未检查状态
(3) 设置方法
在基准 Head 上安装吸嘴，用激光测量吸嘴前端的高度(反映在吸嘴高度中)和吸嘴的外形宽度
(反映在吸嘴号中)，并获取真空值。
第 2 部 功能详解篇 第 8 章 机器设置
8-20
1)
选择设备
设置安装的吸嘴设备。
选择前面 ATC 或后面 ATC。
2)
吸嘴号
设置与画面左侧 ATC 号对应的吸嘴号。
a) ATC 号是指 ATC 编号，请按照分配给该 ATC 的吸嘴号输入。
b) 有焦点的，才可以设置吸嘴号，输入文字后请按下[ENTER]键、或按下[字段移动]键加
以确定。可设置的吸嘴号范围见下表。
No.
输入项目
可设置范围
1
吸嘴号
300～4999 中无特定分配(无需输入)
单元格中若已有输入的数值时，可先按[DEL]或[BACK SPACE]键进行删除，再按[ENTER]、
[字段移动键]确定后，吸嘴的分配即被解除，相应的 ATC 所有显示也会消失。
例） 设置 ATC 编号 3。
3)
吸嘴种类
吸嘴种类是指要安装在画面左侧 ATC 号上的吸嘴的类型。
No.
设置项目
设置内容
1
通常 通常吸嘴
2
T 型 吸尘器型吸嘴
3
夹持 夹持吸嘴
第 2 部 功能详解篇 第 8 章 机器设置
8-21
4)
真空压
设置在基准 Head(L1)上安装吸嘴时的真空值。
用于判断有无吸嘴和有无元件。
但，有无吸嘴、有无元件，主要使用激光判定，因此该设置值仅作为辅助信息。
5)
吸嘴高度
设置相对于基准吸嘴长度的偏移值。
该微调值用于激光测量元件时的高度控制。
6)
选择吸嘴配置
按下画面右侧的[选择吸嘴配置]按钮，则吸嘴将安装到焦点所在 ATC 号的 Head 上，并自
动设置各项值。
注
1) 如获得的吸嘴外形在规定范围外，当没有符合该吸嘴宽度的吸嘴时，画面将显示
如下的提示信息。此时，请选择吸嘴后重新手动输入信息。
注
2) 如获得的吸嘴的外形在规定范围外，但有符合该吸嘴宽度的吸嘴时，将显示如下画面，
请从吸嘴一览中选择吸嘴号。
如一览中没有相应的编号，选择吸嘴后请重新手动输入信息。
