第 1 部 基本篇 第 4 章 制作生产程序
4-131
4-3-6-1 吸取数据画面的显示

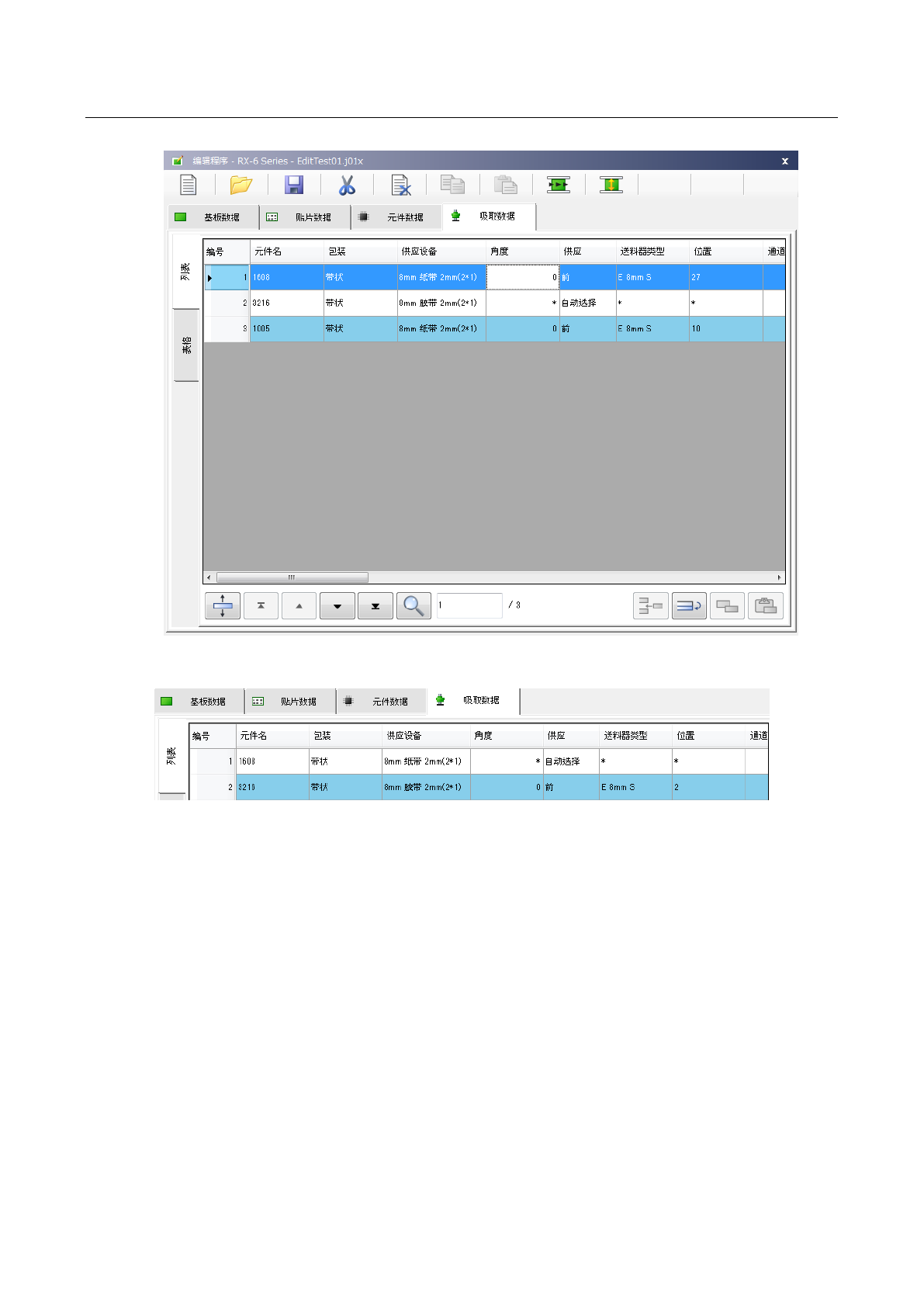

要显示吸取数据时，会先打开列表画面。
在列表画面中供料器类型为电动供料器、电动管式、电动托盘的项目会显示浅蓝色。
有关自动示教对象的吸取数据，可在自动示教项目（仅列表显示）中列出是否已自动示教完成。
第 1 部 基本篇 第 4 章 制作生产程序
4-132

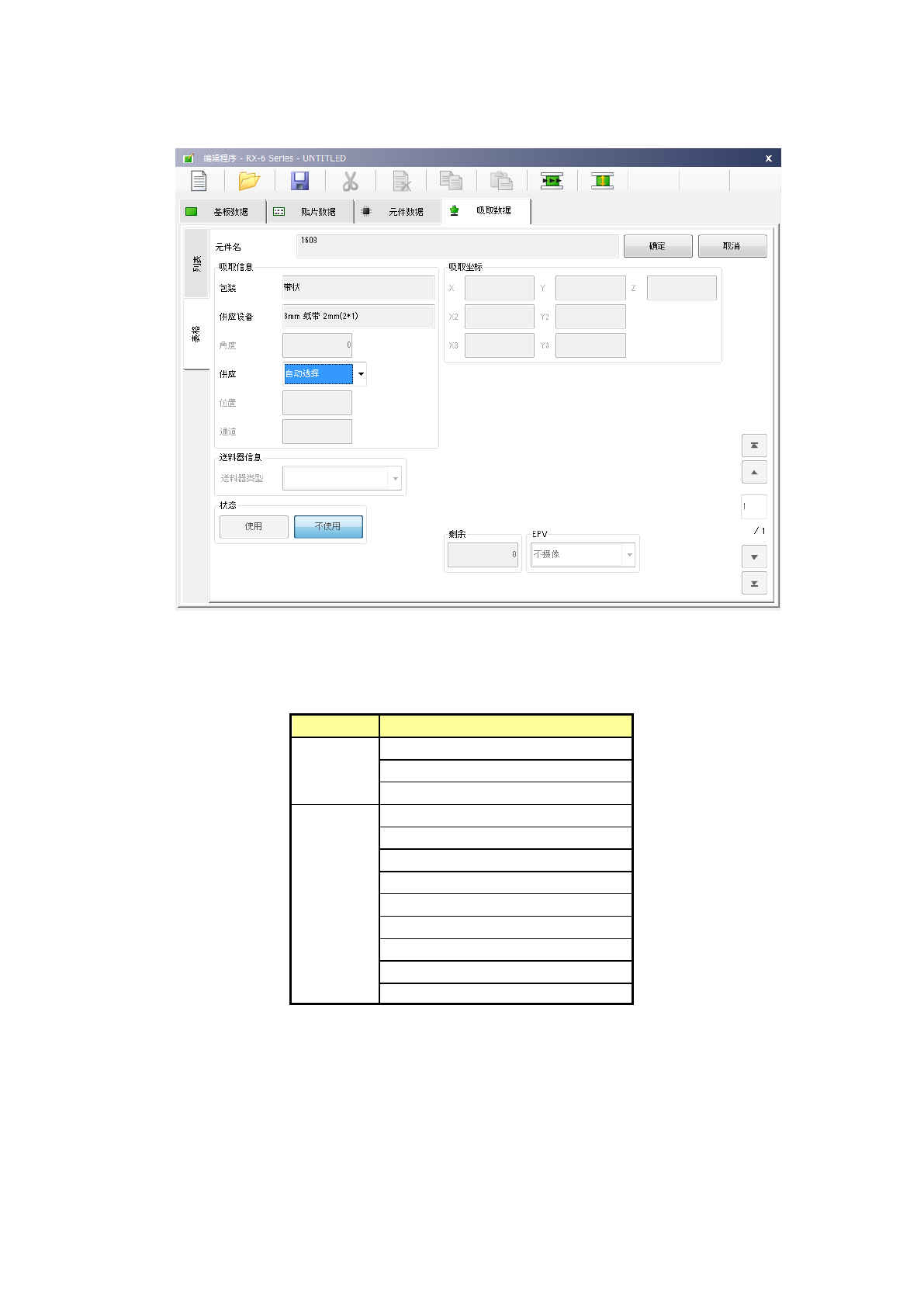

在列表画面中选择[表格]选项卡，或在列表画面上双击，即可打开如下显示焦点所在行数据的表
格画面。
元件名、包装、供应设备分别显示贴片数据及元件数据中所输入的数值。
可在表格画面中编辑“角度”、“供应”、“位置”、“通道”、“供料器类型”、“状态”、“吸取坐标”、“剩余”、
“EPV”9 个项目。
编辑
项目
不可编辑
元件名
包装
供应设备
可编辑
角度
供应
编号
通道
送料器信息
状态
吸取坐标
剩余
EPV
第 1 部 基本篇 第 4 章 制作生产程序
4-133
根据带式供料器的宽度，占用供料器台架安装孔的范围会不同。
因此，使用 8mm 带式供料器时，1 个供料器台架最多可配置 40 个供料器。使用 32mm 带式供料器时，
最多可配置 16 个供料器。
电动式供料器的种类
占有的供料器安装轨道数
8mm
单通道
(8mm S)
1
8mm
双通道
(8mm D)
1
12mm
1
16mm
2
24mm
2
32mm
3
44mm
3
56mm
4
72mm
5
88mm
6
因此，8mm 单通道类型供料器时，1 个供料器台架最多可配置 40 个。
在 8mm 双轨电子供料器上，不能使用尺寸为 0402 的元件。
另外，元件数据的间距设置为 8mm 时，不能设置 8mm 双轨电子供料器。
RF 系列电动式供料器的种类
占有的供料器安装孔数
8mm
1
12mm
1
16mm
2
24mm
2
32mm
3
※RF 系列电动式供料器，它只能在批处理交换台车 RF 使用。
附件的安装，可以安装 EF 系列电动式供料器统一交换台车 RF
由于 RF 32mm 的安装销位于供料器的正中，所以安装可能范围与 E 32mm 不同。
E 32mm 前侧：缝隙 1～38，后侧：3～40
RF 32mm 前侧：缝隙 2～39，后侧：2～39
注意
注意
