第 1 部 基本篇 第 4 章 制作生产程序 4- 53 6 ) [ 确定 ] 按钮 、 [ 取消 ] 按钮 按 [ 确定 ] 按钮：保存已编辑的 内容，退出 表格画面。 按 [ 取消 ] 按钮：废弃已编辑的 内容，退出 表格画面。 退出表格画面时 ， 如果是从贴片 数据画面 转移过来的， 就返回到贴片 数据画 面； 如果 是从元件 列表 画面转移过来的 ，就返回到元件列表画面 。 不是通过按钮退 出表格画面时 （例如通过菜 单命令转移…
第 1 部 基本篇 第 4 章 制作生产程序
4-52

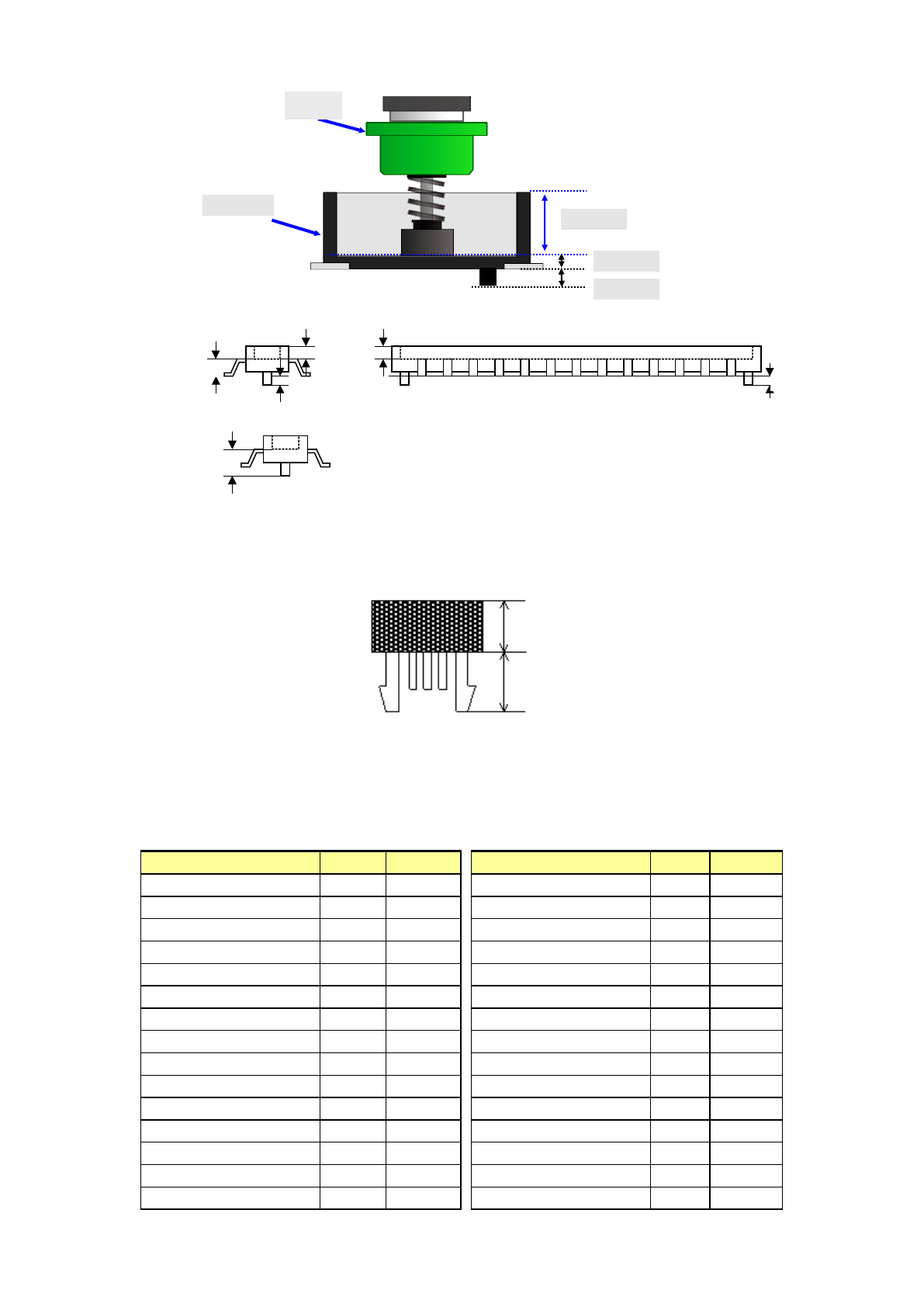

（例）
③ 引脚长度
高负荷控制时，要使用此项。
定义引脚压入元件的基板设置面以下部分的长度。
5) 定心方式
指定求出元件中心的方法。
请按照元件进行选择（在考虑到规格、精度、节拍速度的基础上）。
但是，根据元件类型，可使用的定心方式是有限制的｡
元件类型
激光
图像
元件类型
激光
图像
方形芯片
○ ×
TSOP2
○ ○
方形芯片
(LED)
○ ×
BGA
○ ○
圆筒型芯片
○ ×
FBGA
× ○
铝电解电容
○ ○
QFN
○ ○
SOT
○ ×
外形识别元件
× ○
微调电容器
○ ×
通用图像元件
× ○
网络电阻
○ ×
单向引脚连接器
○ ○
SOP
○ ○
双向引脚连接器
○ ○
HSOP
○ ○
Z
形引脚连接器
○ ○
SOJ
○ ○
扩展引脚连接器
× ○
QFP
○ ○
J
引脚插座
○ ○
GaAsFET
○ ○
鸥翼式插座
○ ○
PLCC
○ ○
带减震器的插座
○ ○
PQFP
○ ○
其他元件
○ ×
TSOP
○ ○
元件高度
吸取深度
吸嘴
Boss 高度
连接器
元件高度
吸取深度
Boss
高度
Boss
高度
激光测量的
元件高度
元件高度
引脚长度
第 1 部 基本篇 第 4 章 制作生产程序
4-53
6) [确定]按钮、[取消]按钮
按[确定]按钮：保存已编辑的内容，退出表格画面。
按[取消]按钮：废弃已编辑的内容，退出表格画面。
退出表格画面时，如果是从贴片数据画面转移过来的，就返回到贴片数据画面；如果是从元件列表
画面转移过来的，就返回到元件列表画面。
不是通过按钮退出表格画面时（例如通过菜单命令转移到其他画面，或通过选择选项卡转移到其他
画面时）， 与 按 [确定]按钮时的处理相同。
第 1 部 基本篇 第 4 章 制作生产程序
4-54

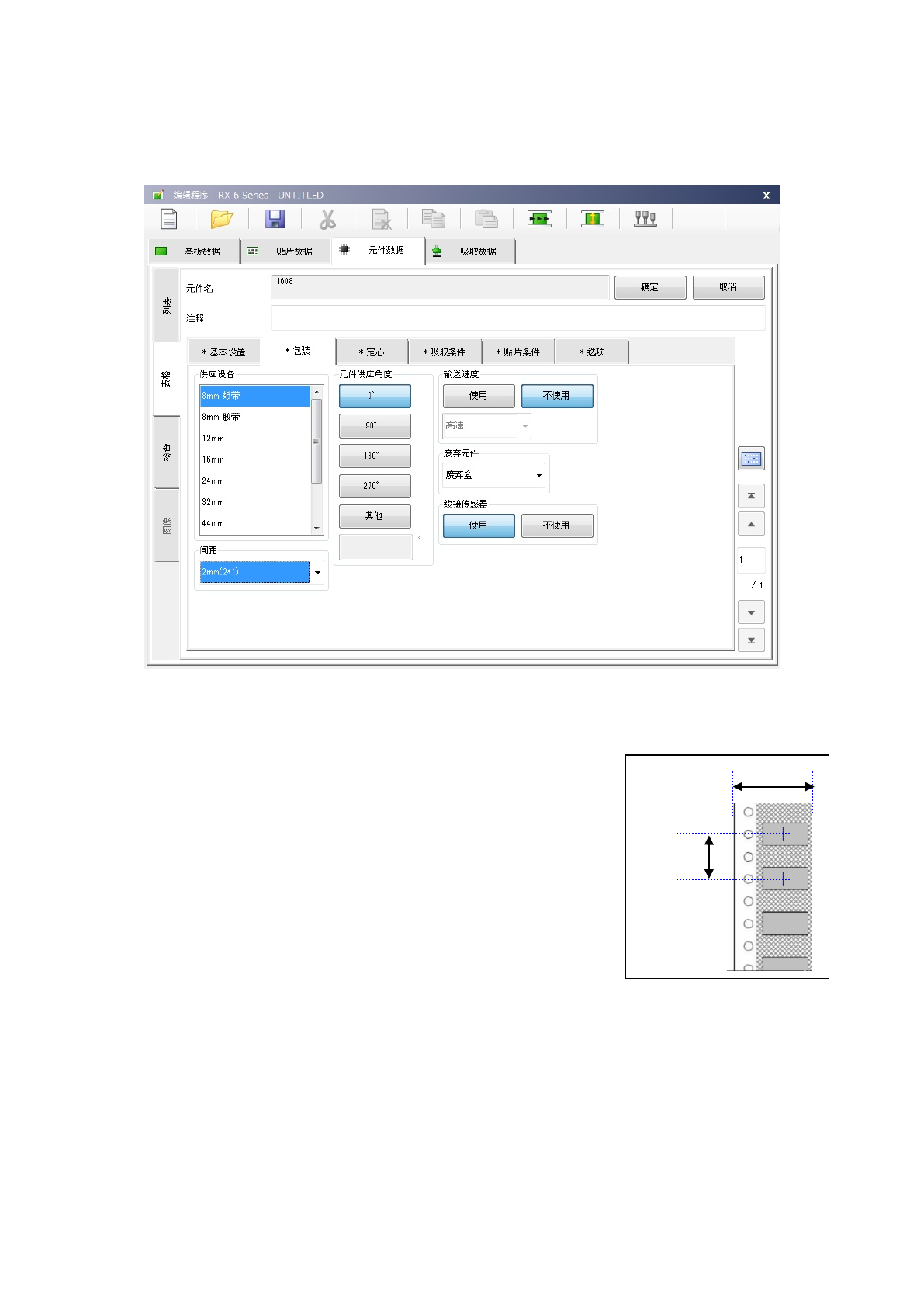

(2)包装
根据[基本设置]选项卡的项目「包装」的选择内容不同，显示项目会发生变化。
1）编带的输入方法
① 供应设备
列表框内会显示可选择的供应装置的一览表。从该一览表里选择1个。
② 间距
选择编带的传送间距。
有关带式供料器的设置，请参见“带式供料器使用说明书”。
编带宽
间距
