第 2 部 功能详解篇 第 12 章 选项组件 12 - 19 12 -4- 3 安装与拆卸 1 ）把滑轨前 端插入台架的导 轨槽。 2 ）插进 IC 回收带，直到 中间时，握 紧解锁把及手 把，打开锁 架。 滑轨前端 导轨 解锁把 手把
第 2 部 功能详解篇 第 12 章 选项组件
12-18
12-4 IC 回收带的使用方法
图像识别装置判定的引脚弯曲或引脚悬浮的 IC 元件，将之逐一分离，进行回收。
变更传送间距时，可用相应数值更改设置。
※ 只有支持統一更换台车 EF。它不对应统一更换台车 RF。
12-4-1 规格
对应元件
种类：
Q F P, S O P, P L C C
等（使用了图像识别装置的元件）
元件尺寸：□10～□50mm， 元件高度：1.0～6.0mm
IC
回收数
9
个～
31
个（根据使用的
IC
最大尺寸而异）
传送带的传送量
15
～
55mm
（
5mm
刻度）
（根据使用的最大
IC
尺寸手动设置旋转开关）
传送带
使用防静电传送带
宽度
55mm
电源电压
DC24V
容许电流
0.6A
装置重量
3.5Kg
过电压等级
等级Ⅰ：过电压限制在低级别的电路供给（
2
次侧低电压电路等）
环境污染度
污染度３：比通常环境污染程度更重的环境（制造工厂等）
噪音值
60.5B(A)
适合规格
机械指令：
2006/42/EC
评价规格：
EN ISO12100
EMC 指令：2014/30/EU
评价规格：EN 61000-6-4, EN61000-6-2, EN55011, EN 61000-4-2,
EN 61000-4-3, EN 61000-4-4, EN61000-4-6

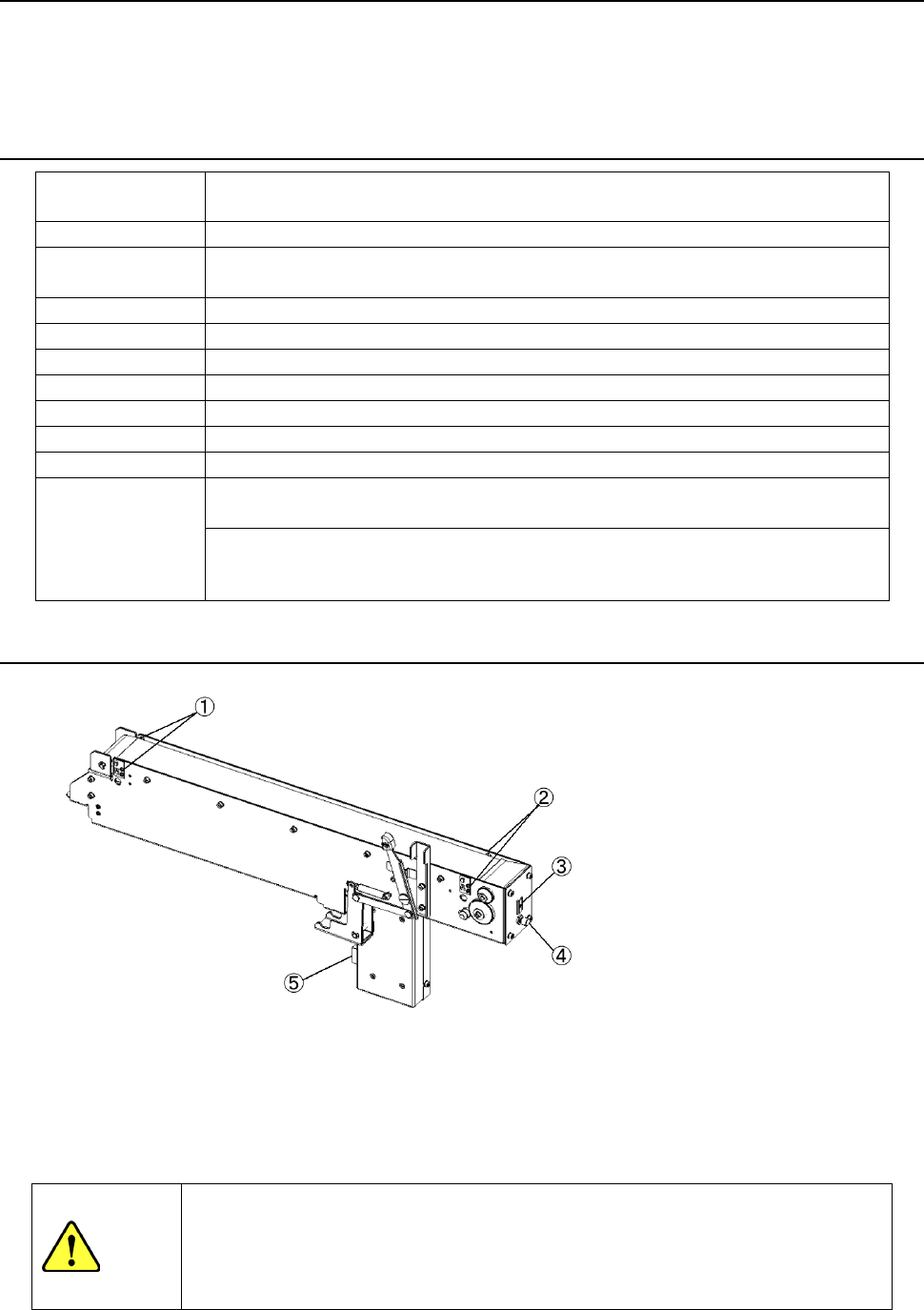

12-4-2 构成与各部分的名称
电动台架用
IC
回收带名称
本装置是完好无损地回收在图像识别后因某种原因而未被贴片的元件的装置。
从Head放到「元件探测传感器①」部分的元件，按照「旋转开关③」设定的间距被依次传送。
如果回收带上堆满元件，当「传感器②」检测到元件后，主机将处于暂停状态，显示器上将显示
该信息。
注意
· 为了防止伤及人身或装置，回收元件时，请确认主机已安全停止后，再打开
安全盖(安全罩)进行回收。
· 要在供料器台上安装着 IC 回收带的状态下回收元件时，请一边与其他工作
人员进行确认，一边进行作业。
① 元件检测传感
② 停止传感
③ IC 尺寸设置用旋转式开关
④ 复位开关
⑤ 电源插口
第 2 部 功能详解篇 第 12 章 选项组件
12-19
12-4-3 安装与拆卸
1）把滑轨前端插入台架的导轨槽。
2）插进 IC 回收带，直到中间时，握紧解锁把及手把，打开锁架。
滑轨前端 导轨
解锁把
手把
第 2 部 功能详解篇 第 12 章 选项组件
12-20
3）插进 IC 回收带，直到盖（罩）子顶住固定块时，放开解锁把和手把，用锁架锁定。
注）请确认 IC 回收带已被锁架锁住。
4）拆卸时，按逆向步骤进行。
固定块 盖（罩）子
锁架
