第 1 部 基本篇 第 2 章 生产
2-28

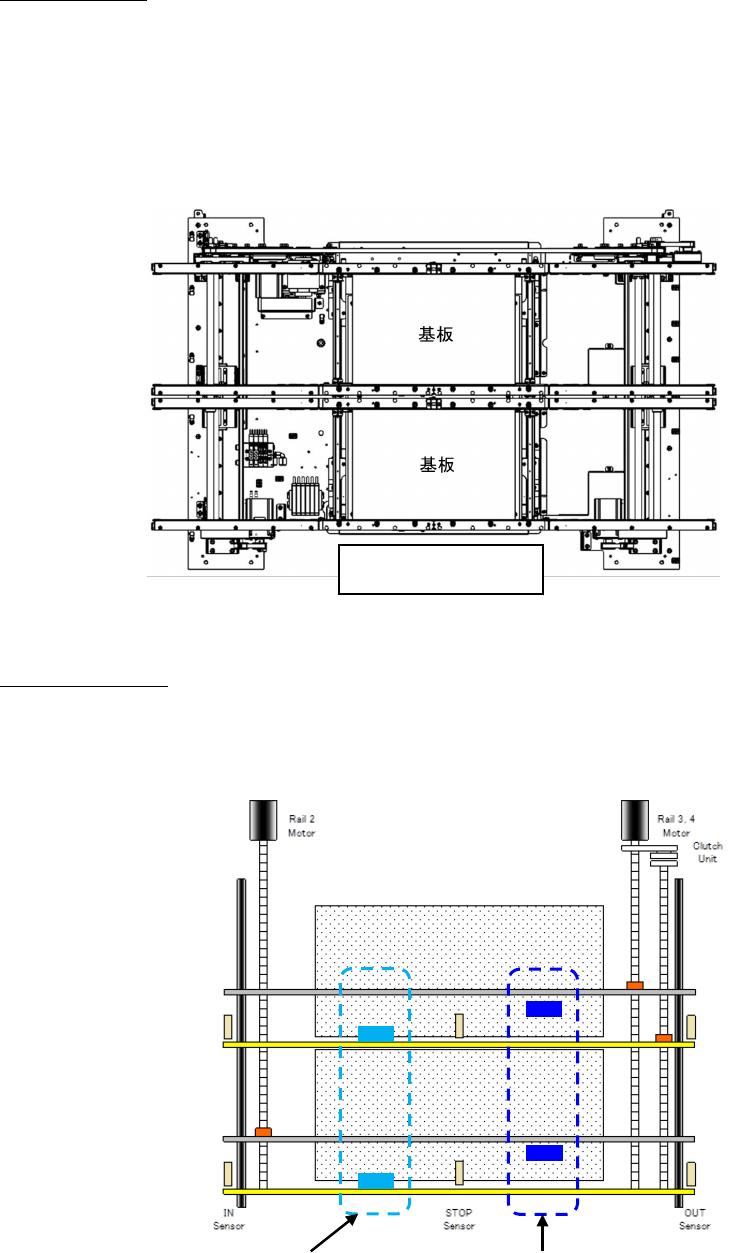

＜基板传送装置构造概要＞
• 无传送限动器时
基板传送装置在装置中央左右分开，大致为左右对称的构造。
要传送的基板会在装置中央部位被夹紧。
基板 Y 尺寸为 250mm 以下的基板，可按照双通道进行贴片动作。
基板 Y 尺寸为 250mm 以上 450mm 以下的基板，可通过将传送模式切换为单通道进行贴片。
• 使用传送限动器时
当传送方向为左→右时，传送限动器安装在第二通道和第四通道上使用，传送方向为右→左时，安
装在第一通道和第三通道上使用。使用传送限动器时，在基板前端接触到传送限动器的位置上基板
被夹紧。
在中央部位夹紧
传送方向: 从右向左方向传送
停止位置: X=231mm
传送方向: 从左向右方向传送
停止位置: X=591mm
第 1 部 基本篇 第 2 章 生产
2-29
＜基板传送动作概略＞
• 未使用传送限动器时的传送动作
1) 基板传入，IN 传感器 1 检测出基板后，传送马达 18 会驱动驱动轴 12，开始通过传送带传送。
2) 基板到达 STOP 传感器 2・3 的位置后，会使基板的传送速度减速，在指定位置停止，支撑台 5 上升
的同时，夹紧板 19 会上升，将基板向上推至 PWB 导轨 4 的位置，进行固定。
3) 生产结束后，会解除固定，开始传出。
• 使用传送限动器时的传送动作
1) 基板传入，IN 传感器 1 检测出基板后，传送马达 18 会驱动驱动轴 12，开始通过传送带传送。
IN 传感器 1 OFF 后使传送限动器为 ON。
2) 限动器传感器检知基板后，前进一定距离即降低传送速度，在规定的位置上停止。然后支承台 5
上升，同时夹紧板 19 也上升，把基板推升到 PWB 压板的位置并将基板固定。然后，
使传送限动器 OFF。
3) 生产结束后，会解除固定，开始传出。
第 1 部 基本篇 第 2 章 生产
2-30
2-7-1-2 传送轨道宽度的调整
＜在「自动调整基板宽度画面」中的调整方法＞
(1)请从生产的菜单选择［生产辅助］－［支援准备］。
(2)请对准传送宽度尺寸。
按下画面的 1「自动调整基板宽度」，即可显示「自动调整基板宽度」画面。
「自动基板宽度调整」在单通道、双通道下，有不同的操作。
注意
按照以下说明点击[移动]按钮后，传送即随之启动。
点击之前，务必确认传送活动区域没有妨碍物体。
