第 1 部 基本篇 第 4 章 制作生产程序 4- 11 8 在「 图像 2 」 选项 卡中设置引脚 信息。 项目 概要 长度 输入引脚接触基 板部分的长度。 宽度 输入引脚宽度。 引脚 如果是引脚元件 时，输入引脚数。 忽略始（开始） 1 ～ 3 输入欠缺引脚位 置。 输入范围 0 ～引脚根数（ 默认值： 0 ）。 忽略数 （ 缺少 数） 1 ～ 3 输 入欠缺引脚 数。 输入范围 0 ～引脚根数（ 默认值： 0 ）。
第 1 部 基本篇 第 4 章 制作生产程序
4-117
10) 双方向引脚、Z 引脚

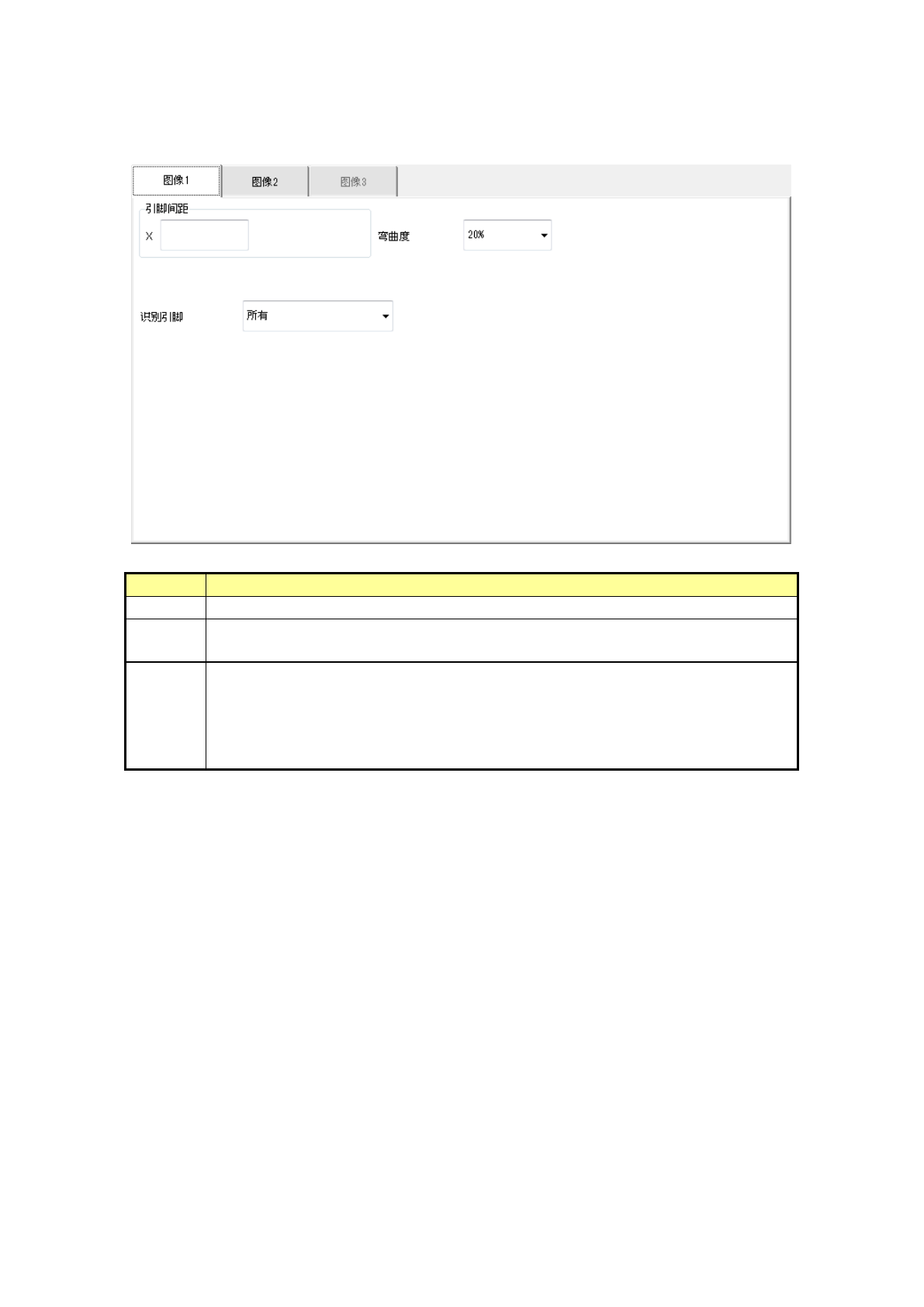

在「图像 1」选项卡中设置引脚间距及弯曲度。
项目
概要
引脚间距
输入引脚间的宽度。
弯曲度
从「
15%
」「
20%
」「
25%
」「
30%
」「
None
」中选择检出引脚弯曲时的检测级别。
默认值为
20%
。
识别引脚
连接器元件中要识别的引脚，用组合框选择要除外的引脚范围。从「全部引脚」「仅
两端引脚」「两端引脚除外」中选择。
默认值为「全部引脚」。
选择「仅两端引脚」「两端引脚除外」时，显示「左上」「右上」「左下」「右下」
的项目。
第 1 部 基本篇 第 4 章 制作生产程序
4-118
在「图像 2」选项卡中设置引脚信息。
项目
概要
长度
输入引脚接触基板部分的长度。
宽度
输入引脚宽度。
引脚
如果是引脚元件时，输入引脚数。
忽略始（开始）1～3
输入欠缺引脚位置。
输入范围
0
～引脚根数（默认值：
0
）。
忽略数（缺少数）1～3
输入欠缺引脚数。
输入范围
0
～引脚根数（默认值：
0
）。
第 1 部 基本篇 第 4 章 制作生产程序
4-119
11) GaAsFET
在「图像 2」选项卡中设置引脚信息。
项目
概要
长度
输入引脚接触基板部分的长度。
宽度
输入引脚宽度。
