第 2 部 功能详解篇 第 12 章 选项组件 12 - 122 12 - 13 -8- 3 转印装置安装 位置 设定 转印装置的安 装位置。 1 ） 请从机器设置 画面菜单 选择 [ 位置设定 ] － [ 转印 装置 安装位置 ] 。 ＜ 直线型转印 装置（ 基座）＞ ＜ 直线型转印 装置（ 台架）＞ ＜设定内容 : 直线型 转印 装置 ＞ 项目 内容 助焊剂涂覆装置 安装位置 通过示教设定助焊剂 转印板各 沟槽的中心位置。 装配 高…
第 2 部 功能详解篇 第 12 章 选项组件
12-121
(2) 设定方法
1)请使用单选按钮选择沟槽数。
2)请在编辑框中分别输入设定助焊剂剩余量警告次数、助焊剂干燥防止间隔、生产开始前预热动作
次数、转印位置。
3)转印位置的可设定数会根据沟槽数的选择而改变。
4)请从组合框里选择药液种类。
(3) 输入范围
1)直线型转印装置时
各项目的输入范围如下所示。
下限 上限 初始值
助焊剂剩余量警告次数 0
100000
0
助焊剂干燥防止间隔 0
3600
0
生产开始前预热动作次数 0
100
0
助焊剂涂覆面尺寸
X
0.00
30.00
20.00
Y 0.00
30.00
20.00
Z 0.00
1.00
0.20
2）旋转型转印装置时
各项目的输入范围如下所示。
下限 上限 初始值
助焊剂剩余量警告次数 0
100000
0
助焊剂涂覆面尺寸
X
0.00
30.00
20.00
Y 0.00
30.00
20.00
Z 0.00
1.00
0.20
第 2 部 功能详解篇 第 12 章 选项组件
12-122
12-13-8-3 转印装置安装位置
设定转印装置的安装位置。
1）请从机器设置画面菜单选择[位置设定]－[转印装置安装位置]。

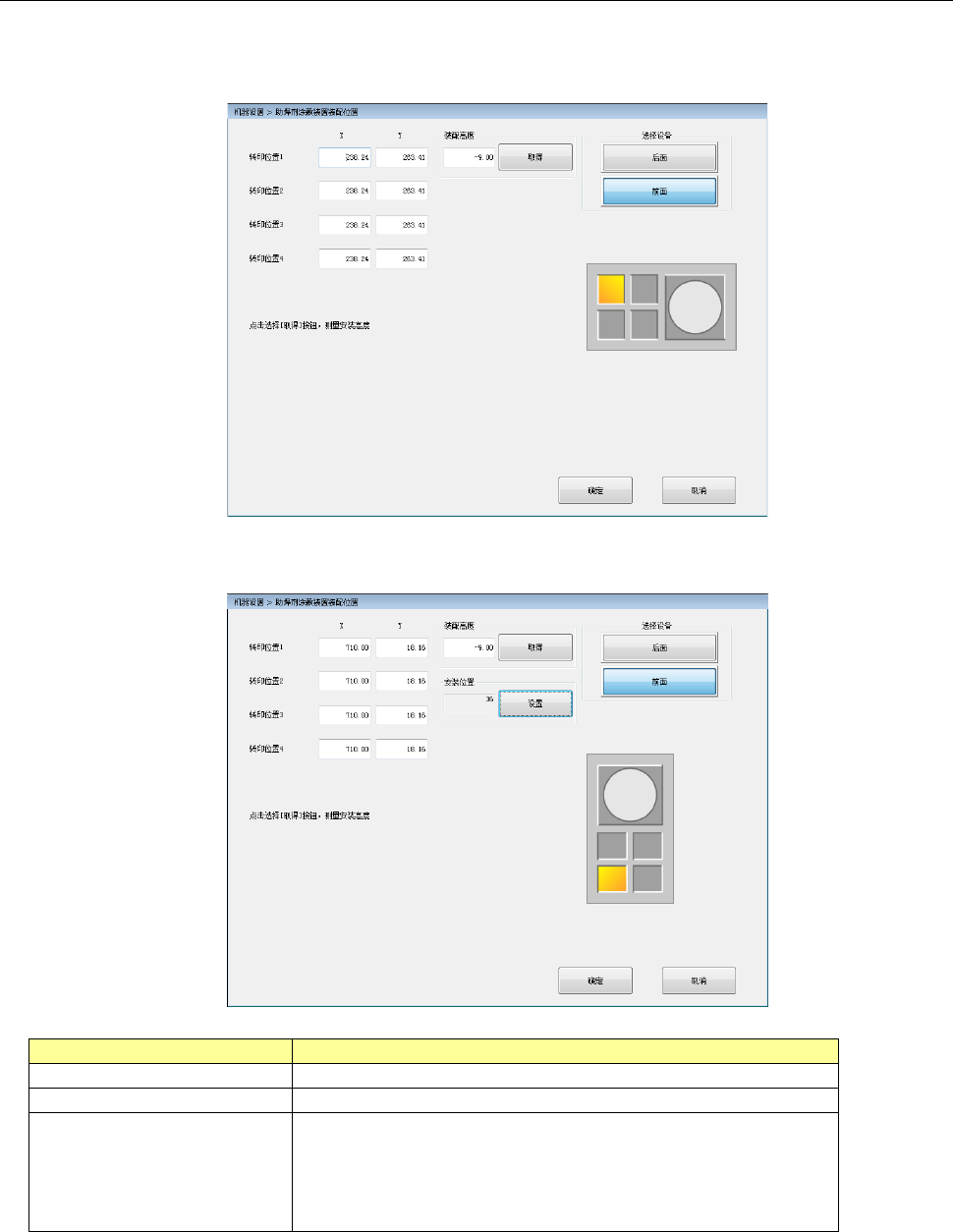

＜直线型转印装置（基座）＞
＜直线型转印装置（台架）＞
＜设定内容:直线型转印装置＞
项目
内容
助焊剂涂覆装置安装位置 通过示教设定助焊剂转印板各沟槽的中心位置。
装配高度
通过示教设定助焊剂板的装配高度。
安装位置
显示直线型转印装置的安装孔位置。
按[（位置）设置]按钮，即可变更安装孔位置。
仅当使用直线型转印装置时，才显示此项。
初始值为前侧 34 号、后侧 38 号。
※ 详情请参见下一项「12-13-8-4 转印装置安装位 置 」。
1) 安装位置
使用 OCC 对转印位置进行示教。
2) 装配高度
详情请参见 8-3-4-5 转印装置安装位置(选项)。
第 2 部 功能详解篇 第 12 章 选项组件
12-123
＜旋转型转印装置＞
＜设定内容: 旋转型转印装置＞
项目
内容
装配位置 通过示教对旋转型转印装置的转印位置进行设定。
装配高度
通过示教对旋转型转印装置的装配高度进行设定。
安装位置
显示旋转型转印装置的安装孔位置。
按[（位置）设置]按钮，可变更安装孔位置。
初始值为前侧 35 号、后侧 38 号。
※ 详情请参见下一项「12-13-8-4 转印装置安装位 置 」。
1)装配位置
使用 OCC 对焊锡转印位置进行示教。
2)装配高度
按自动取得按钮，Head 组会向旋转型转印装置的装配高度测量点移动，使用 HMS 自动取得装配高度。
装配高度测量点：在旋转型转印装置装焊锡的托盘外侧，有一处沟槽面外周伸出仅 3mm。测量此外围，
测量装配高度。
按下「（自动）取得」按钮后，由于可进行示教，如果通过 OCC 的示教，中心未能移到 3 ㎜的沟槽时，
请进行示教。示教后，请按下「执行」进行测量。
＜输入范围及初始值＞
助焊剂种类 下限 上限 初始值
装配位置
X
转印装置 1
44.75
777.25
238.24
转印装置 2 44.75
726.25
710.00
转印装置 3
44.75
777.25
684.35
Y
前侧
转印装置 1
-5
1159.00
263.41
转印装置 2 -5
1159.00
18.16
转印装置 3 -5
1159.00
84.40
后侧
转印装置 1
283.00
1447.00
1079.13
转印装置 2 283.00
1447.00
1344.82
转印装置 3 283.00
1447.00
1273.40
装配高度
-10.00
-7.00
-9.00
