第 2 部 功能详解篇 第 9 章 手动控制 9- 45 9-6- 8 SOT 方向检查台控制 选择 菜单 的 [ 其他 ] － [SOT 方向检查台 控制 ] ， 即可显示 S OT 方向 检查台 控制画 面。 MS 参 数的选项设定中未勾选时 不能选择 此项。 控制 真空 的 ON/OFF 。按 [ON ] 按钮、 [OFF] 按钮、 [ON/OFF] 按钮进行控制 。
第 2 部 功能详解篇 第 9 章 手动控制
9-44
9-6-7 元件验证控制
选择菜单[其他]－[元件验证]，即可显示元件验证控制画面。
MS 参数的选项设定中未勾选时不能选择此项。
(1)状态
1)探针 No
显示测量时使用的探针 No。
2)计测结果
测量结束后显示计测结果。
(2)选择设备
选择要计测的有元件的 Head 单元。
(3)移到计测位置 XY
将指定的 Head，移到计测位置 XY。
(4)控制项目
用单选按钮选择控制项目。
1) 电容计测
计测电容元件的容量。按[计测]按钮、[模式]按钮进行控制。
2) 二极管计测
计测二极管元件的极性。按[计测]按钮、[模式]按钮进行控制。
3） 电阻计测
计测电阻元件的电阻值。按[计测]按钮、[模式]按钮进行控制。
第 2 部 功能详解篇 第 9 章 手动控制
9-45

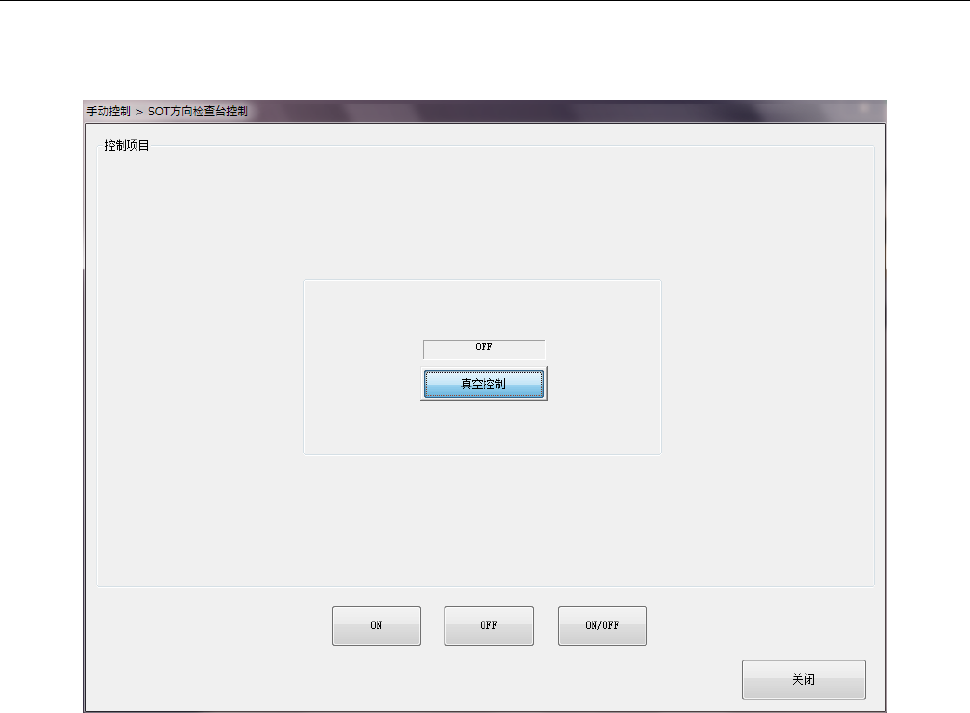

9-6-8 SOT 方向检查台控制
选择菜单的[其他]－[SOT 方向检查台控制]，即可显示 SOT 方向检查台控制画面。
MS 参数的选项设定中未勾选时不能选择此项。
控制真空的 ON/OFF。按[ON]按钮、[OFF]按钮、[ON/OFF]按钮进行控制。
第 2 部 功能详解篇 第 9 章 手动控制
9-46

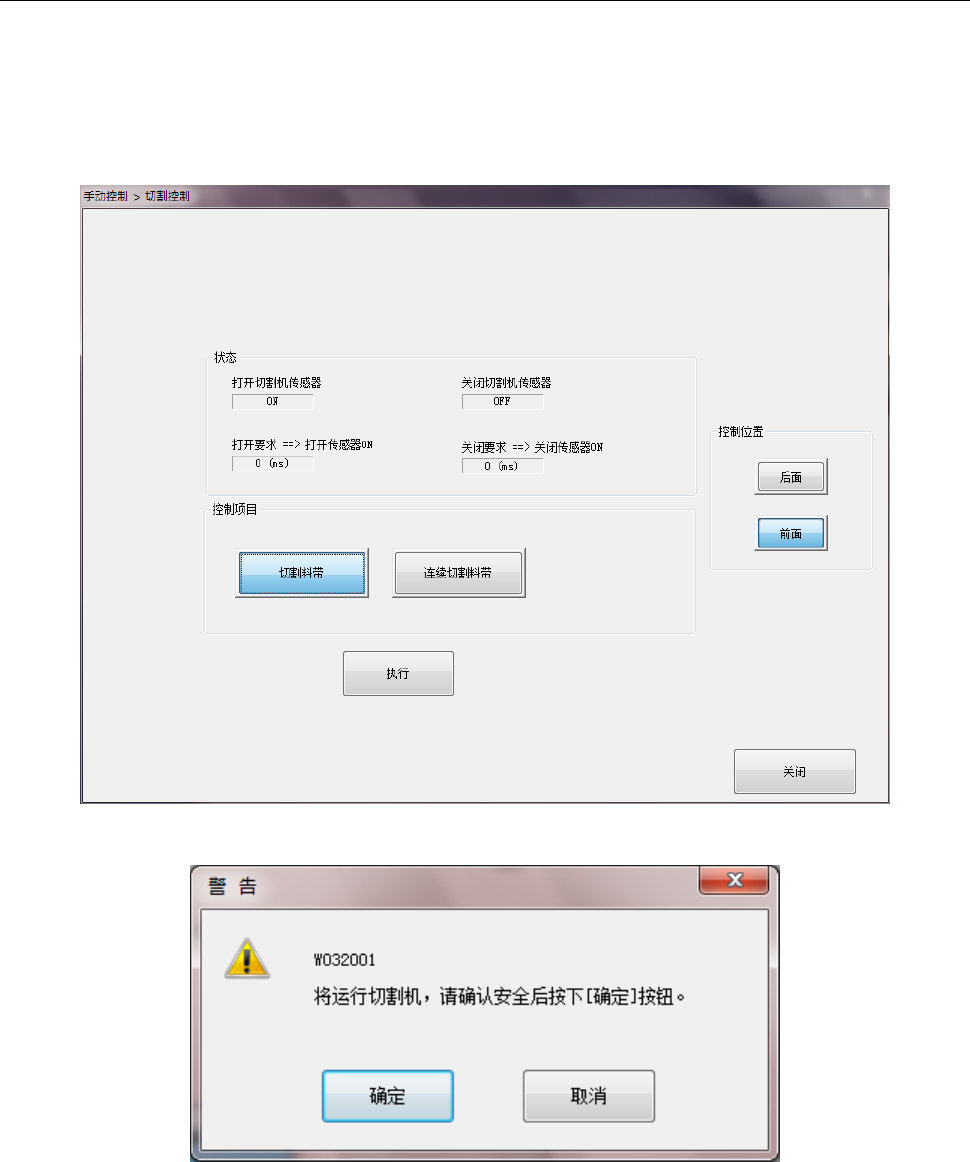

9-6-9 切割控制
从菜单选择 [其他]→[切割控制]，即可显示切割控制对话框。用控制项目的单选按钮选择（[切割料带]，
或[连续切割料带]）动作，按下[执行]按钮。按下[执行]按钮后，会显示对话框，按下[执行]按钮后，即
开始动作。
在状态显示里，会显示切刀单元的传感器状态，及传感器反应时间。
要停止连续切割料带动作时，请按下[停止]按钮。
