第 2 部 功能详解篇 第 12 章 选项组件 12 - 106 12 - 13 -3- 2 直线型 转印装 置（电动台架 ） 直线型转印 装置（电动送料器 台架模型 ）的各沟槽类型如 下所示。 1 沟槽型 2 沟槽型 4 沟槽 型 12 - 13 -3- 3 旋转型 转印 装置 助焊剂涂覆装置单元 基座框架 助焊剂容器 刮板 托盘 微型测量器 电源线 夹紧杆 容器钩 「开」速度调整速度控制器 「关」速度调整速度控制器 助焊剂板
第 2 部 功能详解篇 第 12 章 选项组件
12-105
12-13-3 构成・各部的名称
12-13-3-1 直线型转印装置（基座桥型）
直线型转印装置（基座桥模型）的各沟槽类型如下所示。
1 沟槽型 2 沟槽型 4 沟槽型
助焊剂板
助焊剂涂覆
装置单元
基座框架
「开」速度调整速度控制器
「关」速度调整速度控制器
助焊剂容器盖
助焊剂容器
容器钩
第 2 部 功能详解篇 第 12 章 选项组件
12-106
12-13-3-2 直线型转印装置（电动台架）
直线型转印装置（电动送料器台架模型）的各沟槽类型如下所示。
1 沟槽型 2 沟槽型 4 沟槽型
12-13-3-3 旋转型转印装置
助焊剂涂覆装置单元
基座框架
助焊剂容器
刮板
托盘
微型测量器
电源线
夹紧杆
容器钩
「开」速度调整速度控制器
「关」速度调整速度控制器
助焊剂板
第 2 部 功能详解篇 第 12 章 选项组件
12-107
12-13-4 直线型转印装置的设置

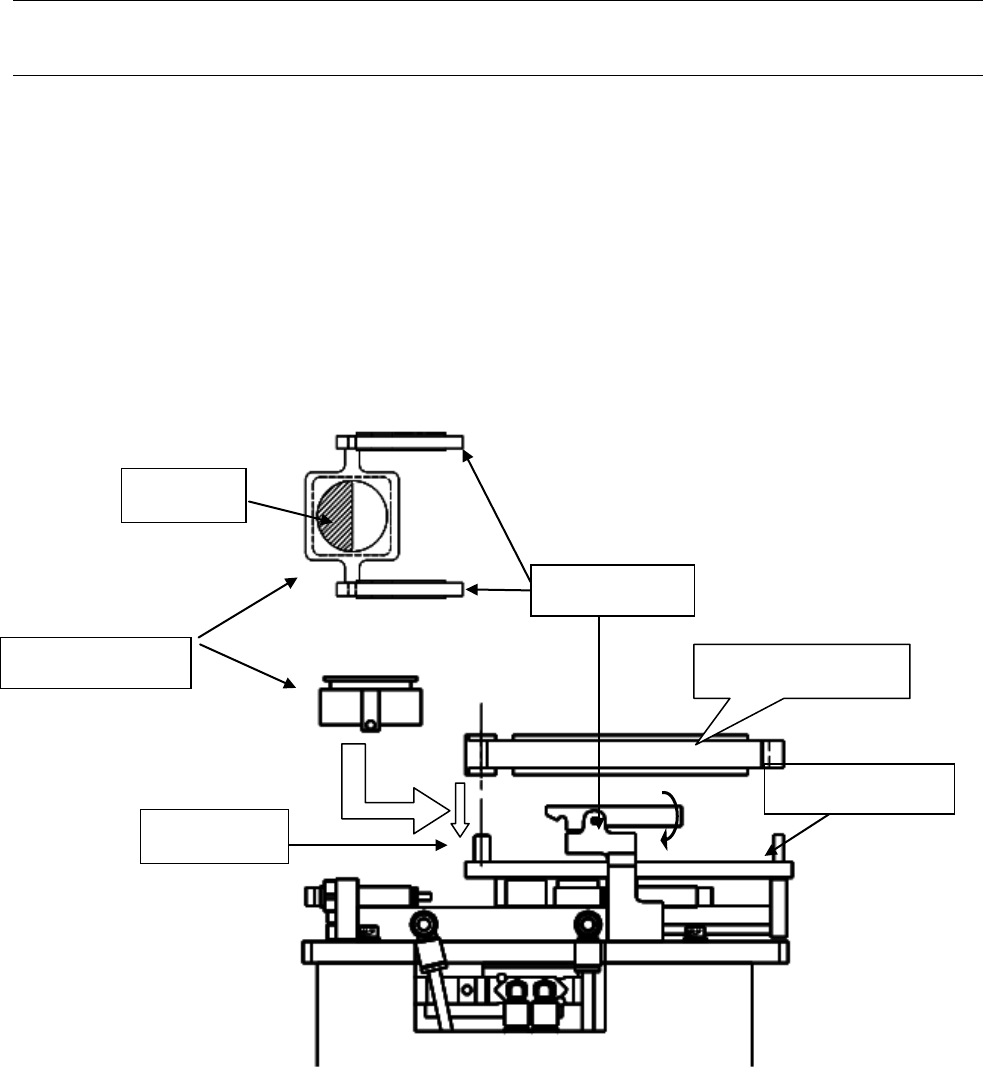

12-13-4-1 助焊剂板及助焊剂容器的安装
＜安装步骤＞
1)将助焊剂板①插进助焊剂涂覆装置单元②的φ6mm 销内。
请确认助焊剂板的下面紧密贴住助焊剂涂覆装置单元。
2)将助焊剂容器③安装在容器钩④上。
请将容器钩的后部向 A 方向推，把钩部上提，将助焊剂容器的开口部⑤朝向φ6mm 销的方向安装。
＊注 1） 如果助焊剂板的安装面上有垃圾等异物，会影响助焊剂板的高度精度。
安装助焊剂板时，请确认安装面没有异物。
＊注 2）如果助焊剂容器与助焊剂板之间夹有异物，会发生助焊剂泄露或
助焊剂膜异常。安装助焊剂容器时，请确认没有垃圾等异物。
＊注 3）不想进行助焊剂转印时，请务必卸下助焊剂板和助焊剂容器。
①助焊剂板
④容器钩
⑤开口部
③助焊剂容器
上面
图
侧面图
A
②助焊剂单元
φ6mm 销
