第 2 部 功能详解篇 第 7 章 操作选项
7-5
7-3 图像
设置对于图像的操作选项。
7-3-1 示教

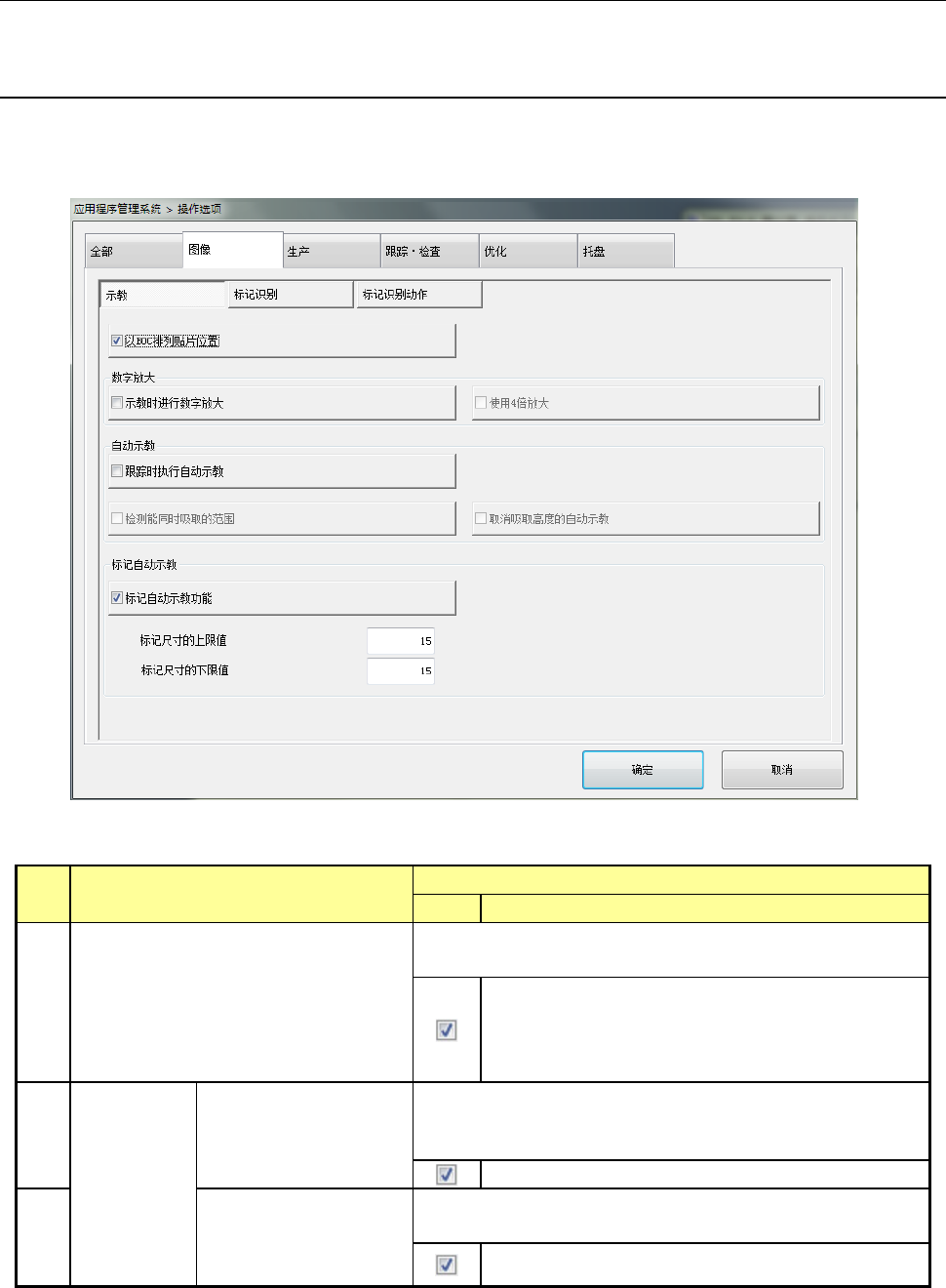

按下［示教］按钮，会显示“示教选项设置画面”。
No.
项目
内容
状态
动作及详细内容
1
以 BOC 排列贴片位置
设置在数据编辑等示教贴片位置时，是否要执行
BOC
校
准。
示教贴片位置时，移动到 BOC 校正后的坐标。
获取值后，执行逆向校正。
因此，可对基板示教正确的贴片位置坐标。
2
数字放大
示教时进行数字放大
设置在跟踪示教时是否使用
WINDOW
按钮进行数字放
大功能。
示教中使用
WINDOW
按钮进行数字放大。
3
使用 4 倍放大
设置「示教时进行数字放大」后，再设置是否要放大４
倍。
数字放大 4 倍显示。
第 2 部 功能详解篇 第 7 章 操作选项
7-6
No.
项目
内容
状态
动作及详细内容
4
自动示教
跟踪时执行自动示教
设置是否在吸取跟踪中执行自动示教。
※此项设置在生产时执行吸取跟踪时有效。不影响从编
辑程序调出的自动示教。
在吸取跟踪时自动示教。
5
检测能同时吸取的范
围
在勾选「跟踪时执行自动示教」的情况下，可设置检查
可同时吸取的范围。
检查可同时吸取的范围。
6
取消吸取高度的自动
示教
在勾选「跟踪时执行自动示教」的情况下，设置是否执
行自动示教吸取高度
Z
坐标。
在自动示教中不执行
Z
坐标的示教。
7
标记自动示
教
标记自动示教功能
设置是否执行
BOC
标记的自动示教。
执行标记自动示教。
8
标记尺寸的上限值
勾选了「标记自动示教功能」时，设置标记尺寸的上限
值。
输入
设置标记尺寸的上限值（％）。
9
标记尺寸的下限值
勾选了「标记自动示教功能」时，设置标记尺寸的下限
值。
输入
设置标记尺寸的下限值（ ％ ）。
第 2 部 功能详解篇 第 7 章 操作选项
7-7
7-3-2 标记识别
按下［标记识别］按钮，会显示“标记识别选项设置画面”。
No.
项目
内容
状态
动作及详细内容
1
送料器台架标记识别
设置进行台架标记识别，校正吸取位置的功能。
进行台架标记识别，校正吸取位置。
2
识别 BOC 时阈值的自动变更
设置无法识别氧化的
BOC 时，是否自动将阈值变更为设
置的下限值进行识别。
无法识别氧化的
BOC
时，自动将阈值变更为设
置的下限值进行识别。
下限值
设置阈值的下限值。
仅当勾选[BOC 标记阈值自动变更]时，此项有
效。
3
忽略焊锡识别错误在贴片坐标上贴装
设置发生焊锡识别错误时忽略错误的功能。
仅当台架选项有效时才能设置此项。
发生焊锡识别错误时，忽略错误，在贴片坐标上
贴装。
