第 2 部 功能详解篇 第 12 章 选项组件 12 - 83 12 - 11 - 6 生产 12 - 11 -6- 1 生产开始时 的错误 处理 Z 轴下降速度 不是 FC 速度 ， 推进量 为 负荷 输入 （ g ）时， 生产开始前 的检查时会发生错误 。要进 行负荷控制 时，请将 Z 轴下降 速度改回 FC 速度。 在吸嘴分配时的 负荷吸嘴 检查中， 使用滑动状态 为 NG 的吸嘴进行生产 时，会发生错误 。 请使 用滑 动状态为…
第 2 部 功能详解篇 第 12 章 选项组件
12-82
12-11-5-2 编辑辅助
请启动「编辑程序」，选择「元件数据」，从「测量·检查」中选择「负荷检查」。
项目 内容
检查元件 显示进行负荷检查的元件内容。
检查条件 显示负荷检查时的检查条件。
吸取高度补偿(g) 显示吸取动作时推进的负荷值。
贴片深度补偿(g) 显示贴片动作时推进的负荷值。
使用 Head 可选择进行负荷检查的 Head。
检查次数 指定执行负荷检查动作的次数。
ATC 号 显示负荷检查时使用的吸嘴 ATC 编号。
检查结果 显示负荷检查的检查结果。
详情请参见 4-5-7-6 负荷检查。
第 2 部 功能详解篇 第 12 章 选项组件
12-83
12-11-6 生产
12-11-6-1 生产开始时的错误处理
Z 轴下降速度不是 FC 速度，推进量为负荷输入（g）时，生产开始前的检查时会发生错误。要进
行负荷控制时，请将 Z 轴下降速度改回 FC 速度。

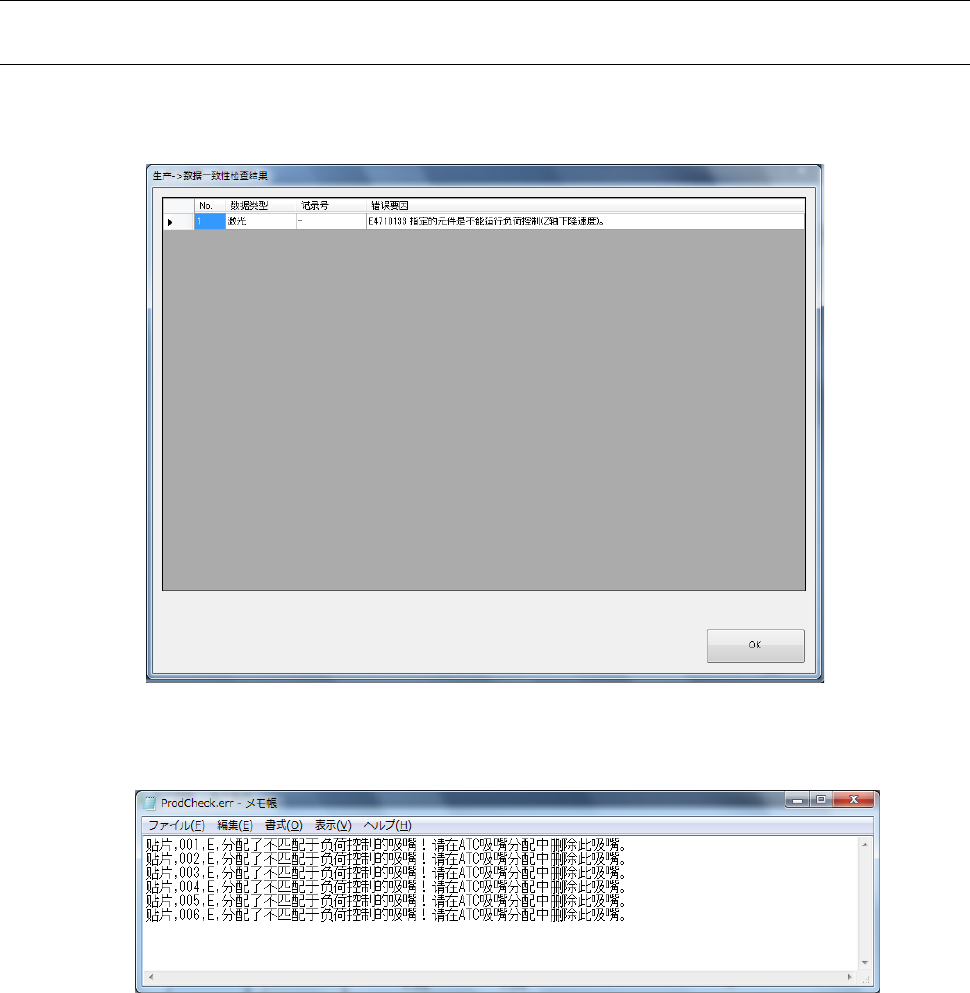

在吸嘴分配时的负荷吸嘴检查中，使用滑动状态为 NG 的吸嘴进行生产时，会发生错误。请使用滑
动状态为 OK 的吸嘴。
第 2 部 功能详解篇 第 12 章 选项组件
12-84
12-11-6-2 生产中错误处理
(1) 负荷检查错误
将[进行生产中负荷吸嘴检查]设定为有效后，当生产开始时或基板搬入时，会进行负荷检查，
发生错误时生产暂停，以图形显示错误时的负荷测量数据、当前的设定数据、理论值。
要使用以往的负荷校正式的值进行生产时，请按＜START＞开关。
要中断生产时，请按＜STOP＞开关。
