第 1 部 基本篇 第 4 章 制作生产程序 4- 282 8 ) [ 变幻线 ] 按钮 以测量时的 S W EEP 结果 ，显示变幻线。 9 ) [ 前代替元件 ] 按钮、 [ 后代替元件 ] 按钮 如果当前显示中 的元件有代替元件时，显 示此项。 10 ) [ 返回 ] 按钮 结束检查，返回 原来的画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-281

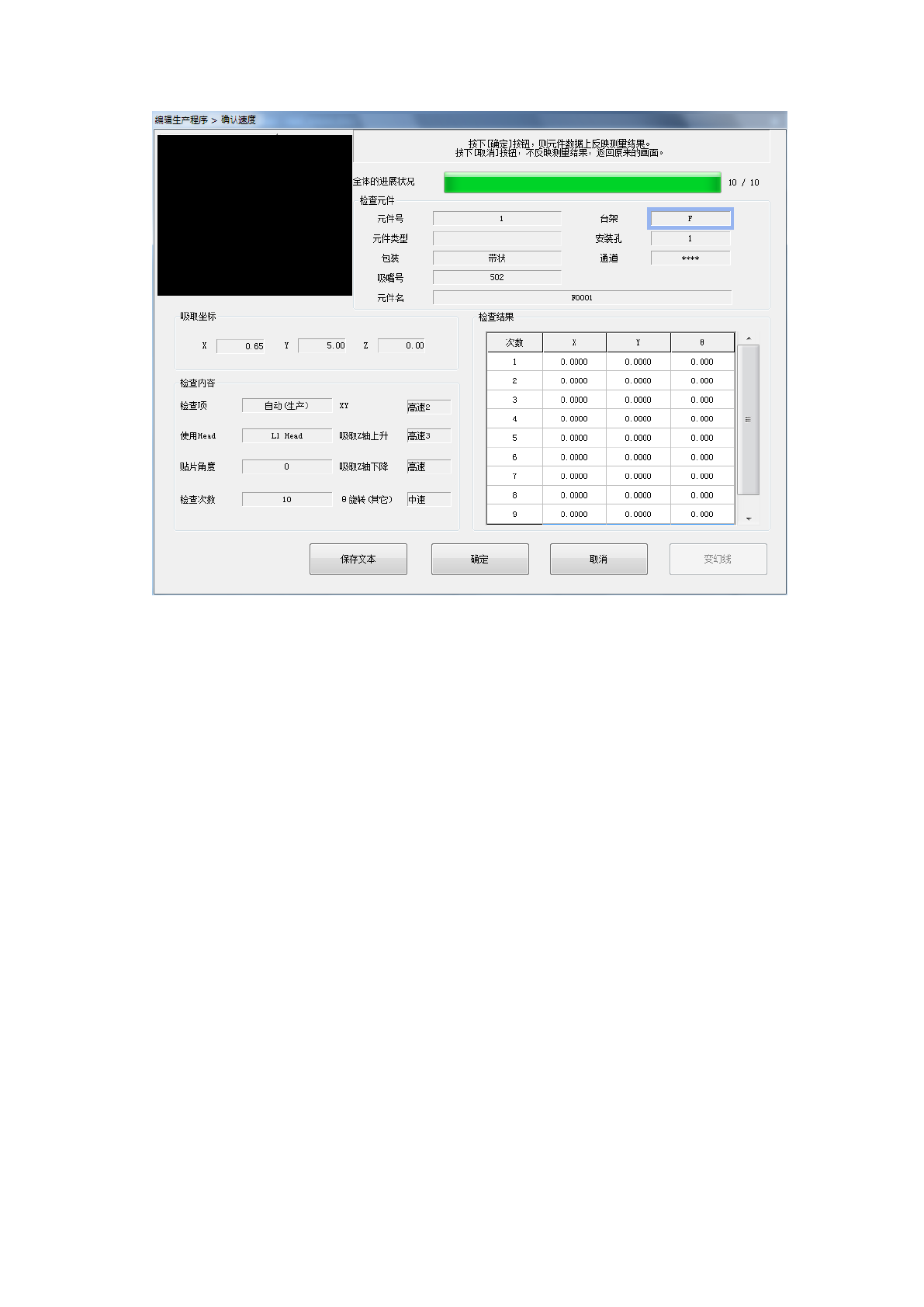

完成检查后显示如下检查结果画面。
1) 检查元件
显示元件内容以及吸取位置。
2）吸取坐标
显示吸取位置的坐标
。
3)
检查内容
显示确认速度时使用的检查内容。
4) 检查结果
显示确认速度时的检查结果的数值。显示 XYθ 的偏差量。
显示吸取上升时吸取是否成功的检查结果。
5）[保存文本]按钮
将
检查结果保存文本。
6) [确定]按钮
使检查结果有效，并将结果存入元件数据中。然后返回原来的确认速度画面。
（更新后的内容为检查内容显示的轴速度。）
7) [取消]按钮
使检查结果无效，并返回原来的确认速度画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-282

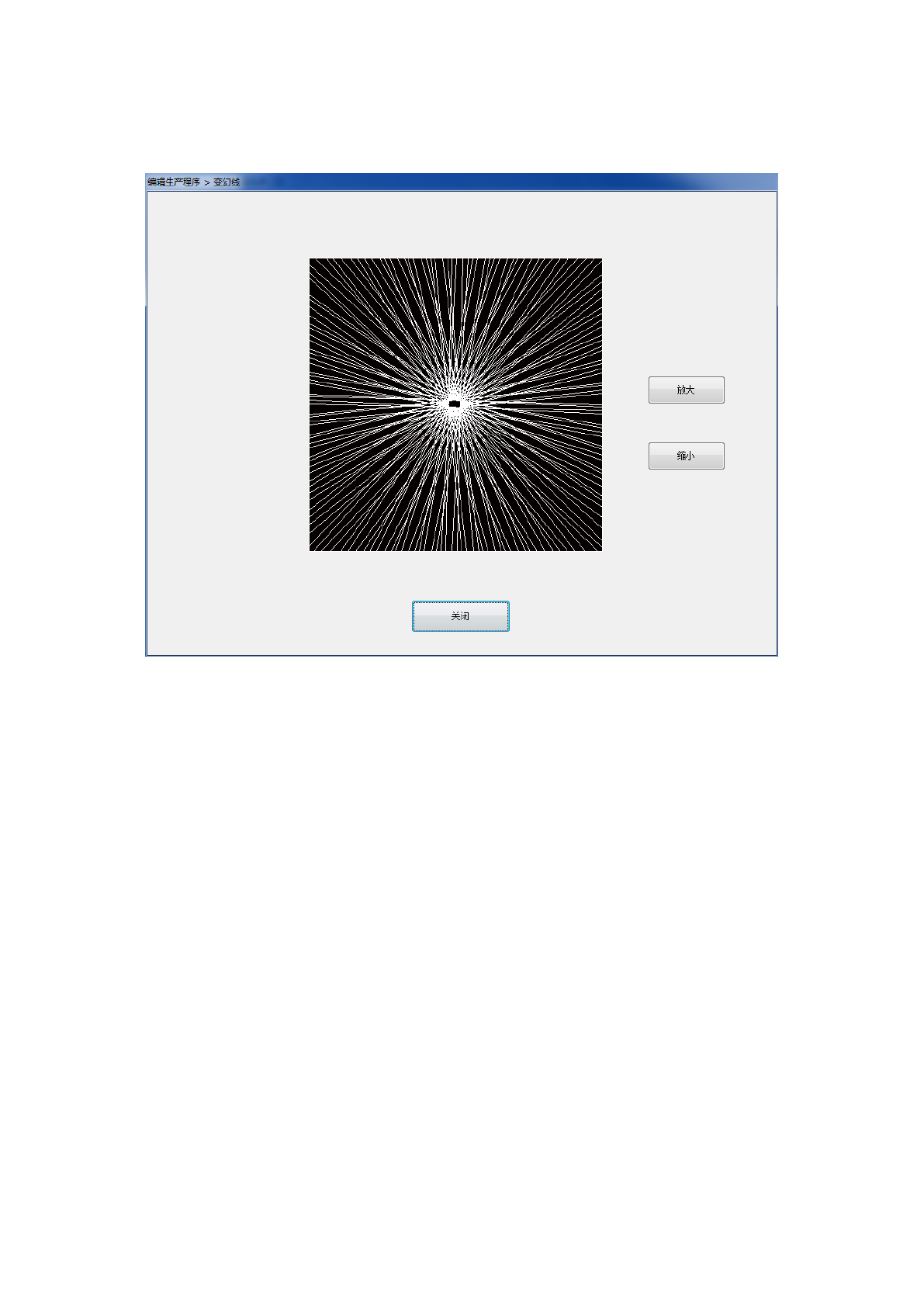

8) [变幻线]按钮
以测量时的SWEEP结果，显示变幻线。
9) [前代替元件] 按钮、[后代替元件] 按钮
如果当前显示中的元件有代替元件时，显示此项。
10) [返回] 按钮
结束检查，返回原来的画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-283
(2) 关于执行检查时的各项动作
1) 检查后归还元件
检查后的元件有两种处理：将元件归还原位置、或废弃。其处理方式，取决于包装方式，详
见下表。废弃位置，按元件数据中设置的[元件废弃]位置废弃。如果元件废弃方法设定为 [IC
回收带] [元件保护] 时，则按该设置处理。
将 1mm 以下的元件设置为归还原来位置时，可能发生元件站立、元件倒翻，其处理方法请
从对话框的询问中选择。
包装方式
条件
归还
废弃
带式
－ ○
外形尺寸短边
1mm
以下
询问*1
外形尺寸短边
1mm
以上
○ ○*2
托架
○ ○*2
MTS
○ ○*2
管式
－ ○
*1 显示提示信息，选择是将元件归还、还是废弃。
*2 废弃方法设定为「IC 回收带」「 保护元件」时，则按设定进行处理。
2) 选择吸取的供给装置
同一元件有多个供给装置（吸取数据）时，默认为从最先输入的数据开始吸取元件。也可根
据需要，变更供给装置。
3) 手动吸取
没有吸取数据时，可手动将元件装在吸嘴上。
但此种情况下，不能输入吸取坐标，也不能操作供料器。
此外，采用手动吸取时，因元件尺寸的短边超过33.5mm的元件不能废弃，测量后必须把元
件移动到元件保护位置上。
