第 1 部 基本篇 第 4 章 制作生产程序
4-138
4-3-7 数据完成状态
检查数据的完成状态。若未完成则不能进行优化。
从菜单中选择[数据]-[数据完成状态]后，会显示如下画面。
如果记录总数和完成数目一致，则表示数据已完成，在完成的“( )”中显示“*”。
另外，「吸取数据」及记录总数为0的项目，即使不显示“*”，也被看作完成。
有未完成的项目时，请完成该项目。
第 1 部 基本篇 第 4 章 制作生产程序
4-139
4-3-8 数据一致性检查
检查已制作的程序和机器设置的设置内容是否矛盾，检查程序本身是否矛盾。
使用电动供料器时，要追加电动供料器一致性检查，检查生产程序与电动供料器之间有无矛盾。但是，
不使用电动供料器，在吸取数据内存在自动选择的数据，在吸取数据内使用电动供料器的数据未完成，
在以下「4-4-1-3 设定优化条件」中，将分割选项的吸取数据设定为「分配全部」时，不执行电动供料器
一致性检查。
一致性检查结束后，即可进行优化。检查结果发现有错误时，会显示错误内容。请参考显示内容，修改
程序或「机器设置」。

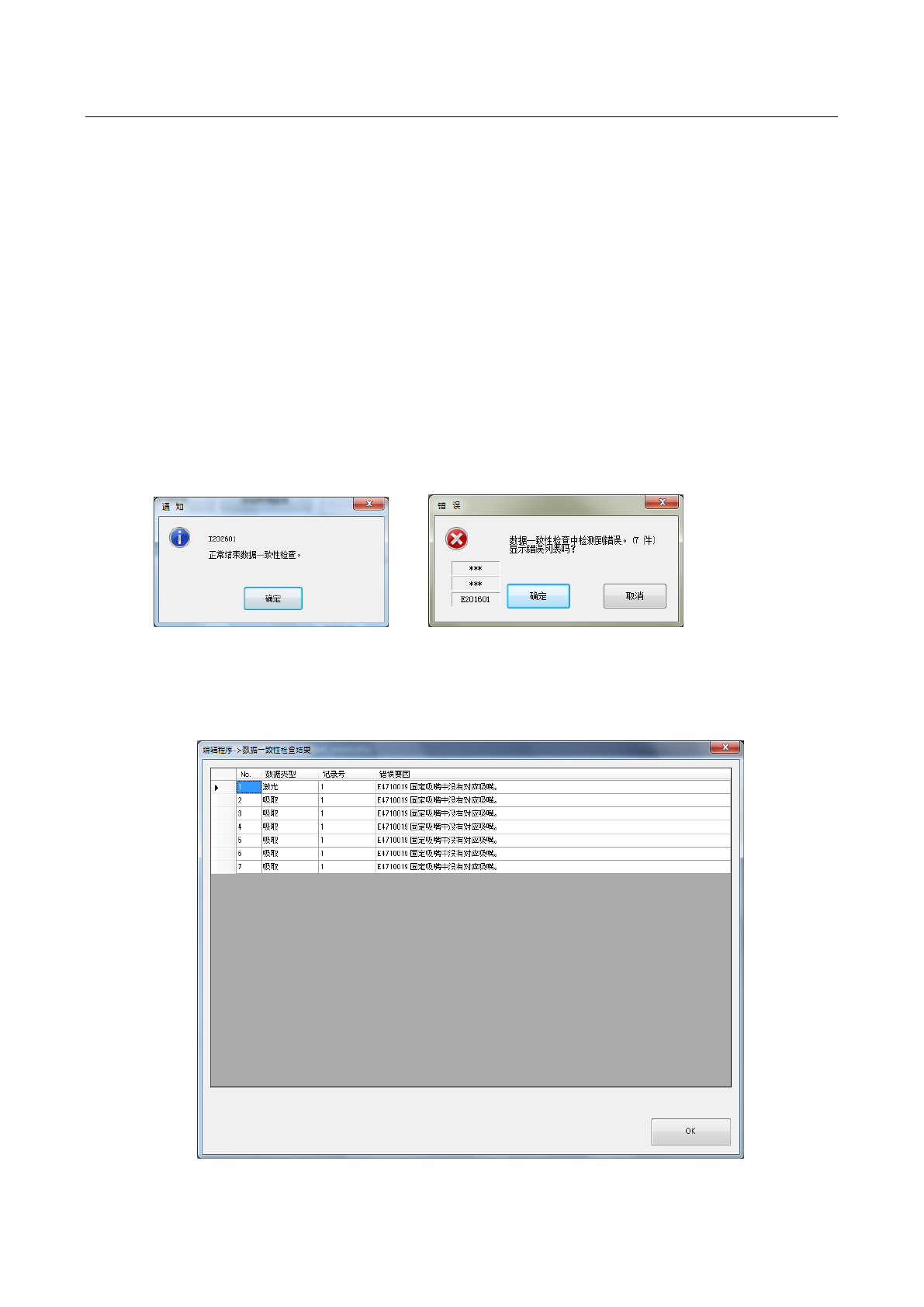

(1) 执行一致性检查
从菜单选择[数据]-[数据一致性检查]，执行一致性检查。
(2) 检查的结果报告
进行一致性检查后，显示如下信息。
1) 正常结束时 2) 检查中发现错误时
检测出错误时，选择[确定]，即显示错误内容。
(3) 错误内容
按照检测出错误的数据类型，记录号、错误项目的名称、错误原因的顺序显示。
第 1 部 基本篇 第 4 章 制作生产程序
4-140
4-3-9 补充说明
4-3-9-1 EPV 的设定方法
EPV 是通过贴片数据、元件数据、吸取数据设定的组合，决定是/否「拍照」、 是/否「检查」。 以下对
吸取时、贴片时各自的 EPV 设定的有关生产时动作的规格进行说明。
1) 吸取时
吸取数据为「不拍照」时，与元件数据的设定无关，不会进行拍照。
吸取数据为「仅拍照」时，是否拍照会根据元件数据的拍照设定，检查则与元件数据的设定无关，
不会进行。
吸取数据为「检查」时，拍照与检查均会按照元件数据的设定。
具体情况如下所示。
元件数据
生产时动作
吸取数据
吸取前拍照
吸取后拍照
检查
吸取前拍照
吸取后拍照
检查
不拍照
※
※
※
否
否
否
仅拍照
否
否
※
否
否
否
仅拍照
是
否
※
是
否
否
仅拍照
否
是
※
否
是
否
仅拍照
是
是
※
是
是
否
检查
否
否
否
否
否
否
检查
是
否
否
是
否
否
检查
否
是
否
否
是
否
检查
是
是
否
是
是
否
检查
※
否
是
是
否
是
检查
※
是
是
是
是
是
※无论设定「是」／「否」，生产时动作不会变化。
实际使用时，推荐如下设定流程。
(1) 通过元件数据决定各元件对于 EPV 的基本的生产动作。
不拍照／仅拍照／检查等设定，要对应元件的特性，来决定元件数据的设定。
(2) 吸取数据的默认设定为「检查」。
通过将吸取数据设定为「检查」，仅按照元件数据的设定决定生产时动作。
(3) 仅在要根据同一元件的孔号变更动作时，才可变更吸取数据的设定。
通过将吸取数据变为「仅拍照」、「 不拍照」，即使元件数据相同，也可变更各个孔号的生产时
动作。
