第 2 部功能详解篇第 12 章选项组件

12-132

12-13-11-1 焊锡检查阈值的自动取得

焊锡检查阈值，根据使用的焊锡或使用的 BGA 元件的球，值会变化。

因此，焊锡检查阈值请务必按照各元件进行自动取得。

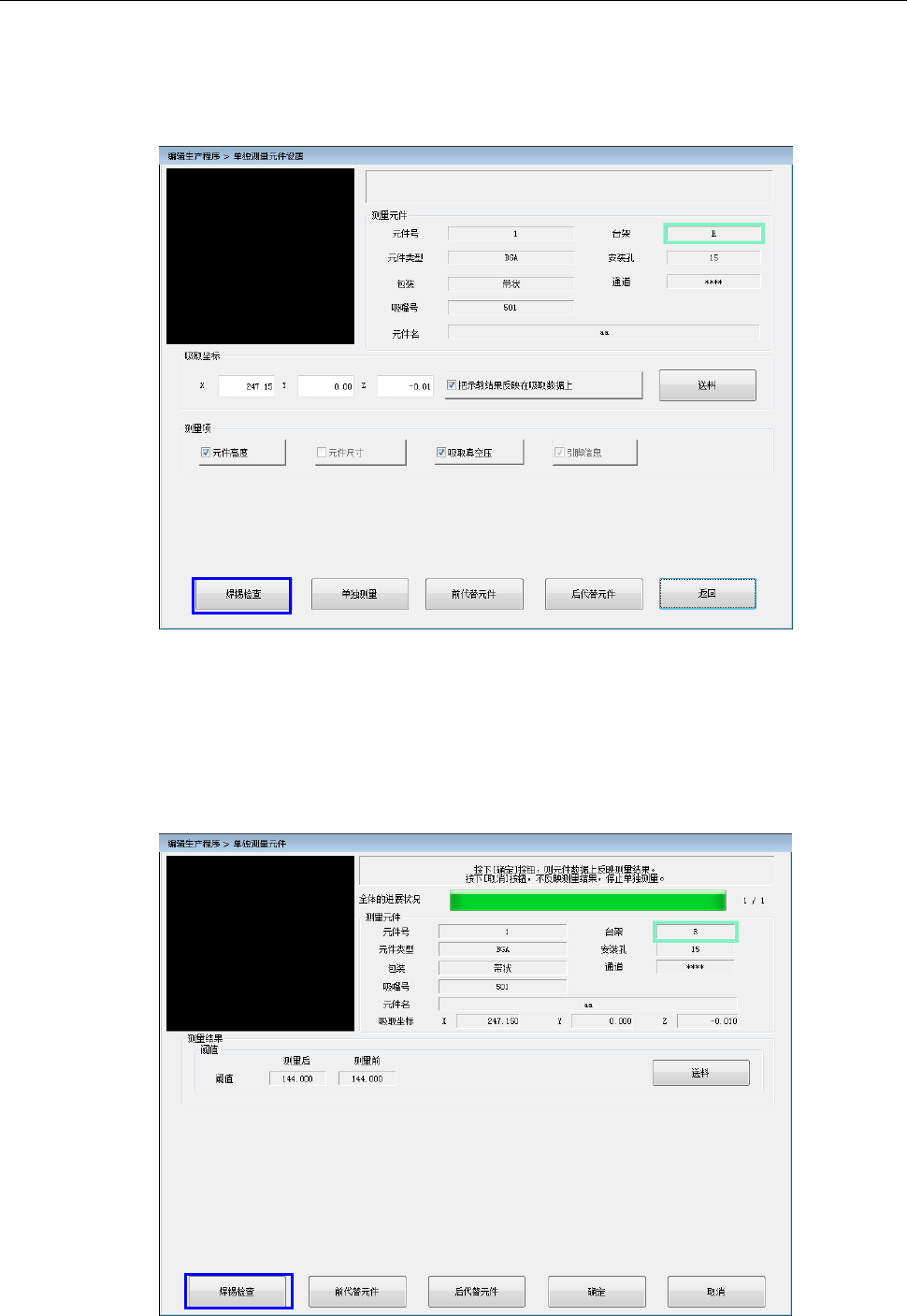

请选择「测量・检查」－「单独测量」。

选择「测量・检查」－「单独测量」，即显示「单独测量」对话框。

在此处按「焊锡检查」按钮，即可对吸取元件焊锡塗布，取得焊锡检查阈值。

要实际进行焊锡塗布，取得焊锡检查阈值时，请在实际设置旋转型转印装置的状态下进行。

取得焊锡检查阈值后，按「OK」按钮即反映取得的焊锡检查阈值，会关闭此画面。按「取消」按钮，则

不反映取得的焊锡检查阈值，结束此画面。

第 2 部功能详解篇第 12 章选项组件

12-133

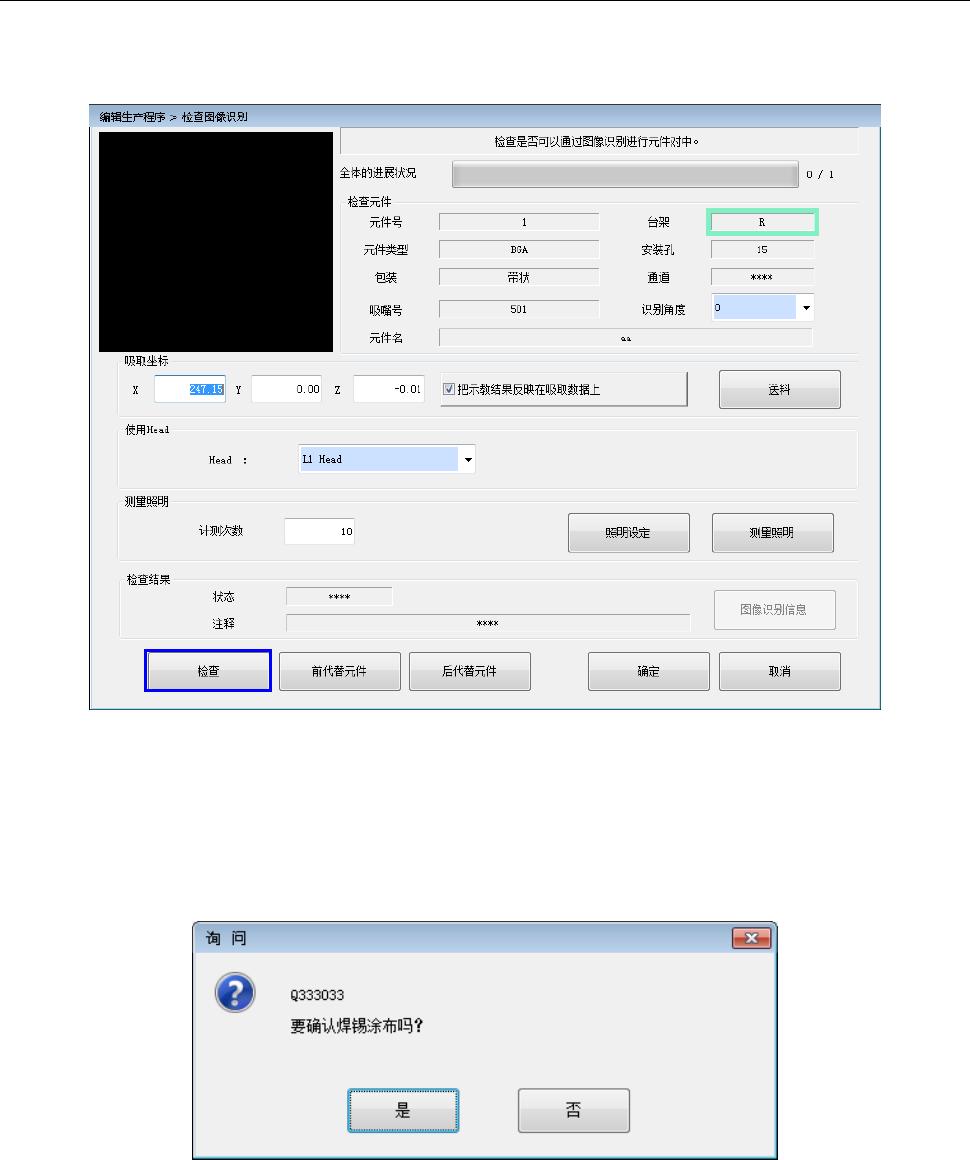

12-13-11-2 图像识别检查

使用旋转型转印装置时，在生产编辑程序的「测量・检查」－「图像识别检查」中，可使用焊锡塗布及塗

布确认功能。

为了进行图像识别在图像识别检查中按「检查」按钮时，如果已设定要进行焊锡塗布，会显示「要确认焊

锡塗布吗？(是/否)」的询问对话框。选择否时，会进行通常的图像识别。按「是」时，则进行焊锡塗布

确认塗布结果，进行与生产相同的动作。

第 2 部功能详解篇第 12 章选项组件

12-134

12-13-12 生产

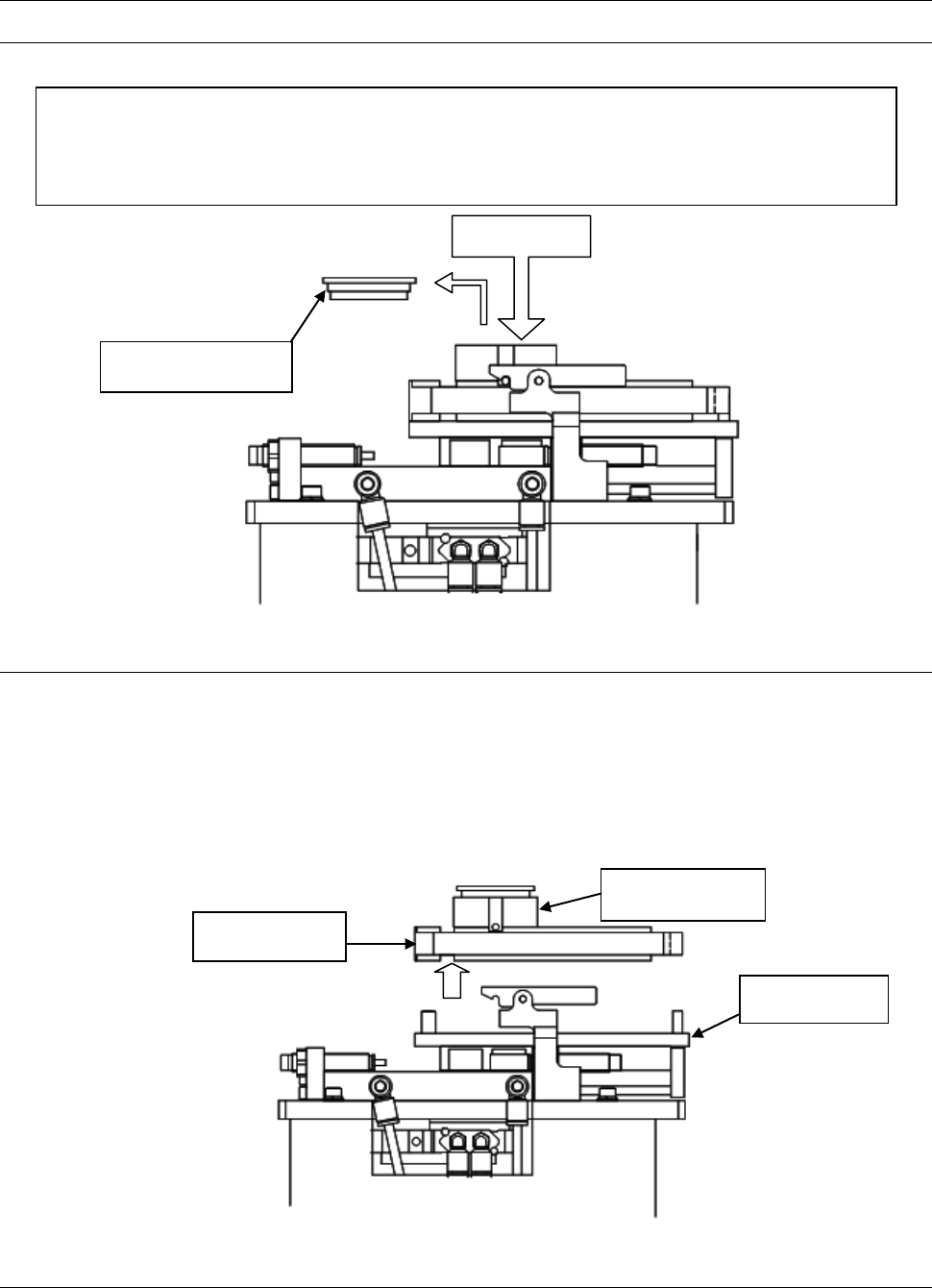

12-13-12-1 助焊剂的补充

请拆下助焊剂容器外罩，将助焊剂填充进助焊剂容器内。

※注：助焊剂内含有溶剂。如果附着电线材质或气压机零件上，会造成材料老化等导致故障。

附着在可动部位凝固后，会导致动作不良等。

使用时请注意勿使助焊剂散落到周围。

12-13-12-2 助焊剂的取出

① 请在装载助焊剂容器的状态下，将助焊剂板从助焊剂涂覆装置单元拆下。

② 将助焊剂板翻过来，将助焊剂回收到助焊剂容器里。

③ 废弃已使用的助焊剂，将附着在助焊剂容器及助焊剂板上的助焊剂去除。

④ 洗净助焊剂容器及助焊剂板。

根据助焊剂的种类，使用的洗净剂不同。详情请咨询所使用的助焊剂厂商，

助焊剂容器外罩是树脂制品。请勿使用有机溶剂。

12-13-12-3 焊锡膏的补充

请将焊锡膏补充进焊锡托盘内。

助焊剂充填

助焊剂容器外罩

助焊剂板

助焊剂容器

助焊剂单元
