第 2 部 功能详解篇 第 10 章 设备运行信息
10-6
10-3-3 异步运行信息
从主菜单上选择[机器]－[异步运行信息]后，即可显示异步运行信息画面。
异步故障包括驱动 RAM、主机异常停止、供料器浮动、XY 界限值等错误。
(1) 异步运行信息
No.
项目
内容
1
返回原点次数 进行返回原点的次数累计。
2
发生异步故障次数 发生异步错误的次数累计。
3
按一下操作面板的次数 按下操作面板开关的次数累计。
(2) [重新设置]按钮
点击[重新设置]按钮，或点击主菜单的[初始化]－[重新设置]，即显示如下画面。
可清除一览中的特定内容或所有内容。
· 按[全部选择]按钮，可选择所有的复选框。
· 点击需要重新设置的项目复选框，按[确定]按钮后，可显示询问信息画面，
点击[确定]后，对象项目都将被重新设置，并关闭画面。
· 点击[取消]按钮，则数据不被重新设置，画面仍显示原来的数据。
第 2 部 功能详解篇 第 10 章 设备运行信息
10-7
10-3-4 各吸嘴运行信息
通过 ATC 号码对吸嘴运行信息进行管理。
如果调换了 ATC 的吸嘴配置，请在本项目中重新输入调换吸嘴的数据。
(1) 显示
从主菜单选择[机器]－[各吸嘴运行信息]，即显示各吸嘴运行信息画面。
按下选择装置按钮后，会切换为各供料器台架信息。
1) 一览
显示各吸嘴的运行次数，或与之关联的数据列表。
No.
项目
内容
1
总吸取数
计算吸取成功的次数。
2
警告级别
显示警告级别。
3
错误级别
显示错误级别。
4
总贴片数
计算贴片成功的次数。
5
交换吸嘴
计算吸嘴更换成功的次数。
6
交换吸嘴失败
计算更换失败的次数。
7
吸取失败
计算吸取失败的次数。
8
重试
计算吸取重试超次的次数。
9
激光识别
计算激光识别错误。
10
芯片站立
计算芯片站立错误。
11
异元件
计算异类元件错误。
12
验证/Sot
计算验证/SOT 检查错误。
13
检查姿势
计算姿势检查错误。
14
贴片前检查元件
计算贴片前有无元件的检查错误。
15
EPV
拍照
计算
EPV
拍照次数。
16
表面背面判定
计算吸取前正反面判定错误。
17
贴片判定
计算贴片元件有无判定错误。
18
共面性
计算共面性错误。
2）[设置次数/级别]按钮
请参见后述小项。
3）[重新设置]按钮
请参见后述小项。
第 2 部 功能详解篇 第 10 章 设备运行信息
10-8

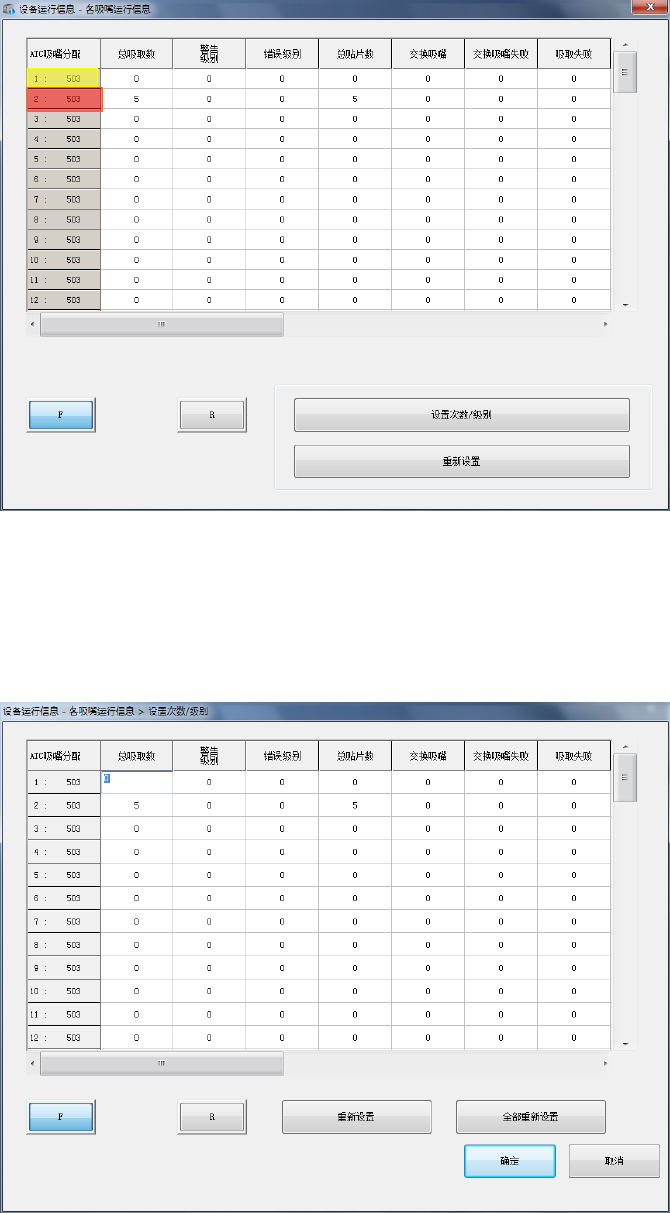

(2) 警告/错误时的显示
总吸取数超过警告级别时，该吸嘴呈黄色。
当总吸取数超过错误级别时，该吸嘴呈红色。
信号灯的亮灯状况不发生变化。
(3)设置次数/级别
按下[设定次数/级别]按钮后，或菜单的[设定]－[设定－各吸嘴运行信息]后，即可显示[设置次数/
级别]画面。
调换了 ATC 的吸嘴配置时，可逐一修改吸嘴数据。
设定，用户级别为修理工程师即可执行。
1) 按下装置选择按钮，可显示·更新各供料器台架的信息。
2）按下需要更新的项目，或用软键盘的方向键移动光标后按数字键，即可激活对象单元格，进
入可编辑状态。
