第 1 部 基本篇 第 2 章 生产
2-139
(5)「细化」按钮、「 全部显示」按钮
从图像信息一览显示的拍照图像数据中进一步缩小选择所需范围。

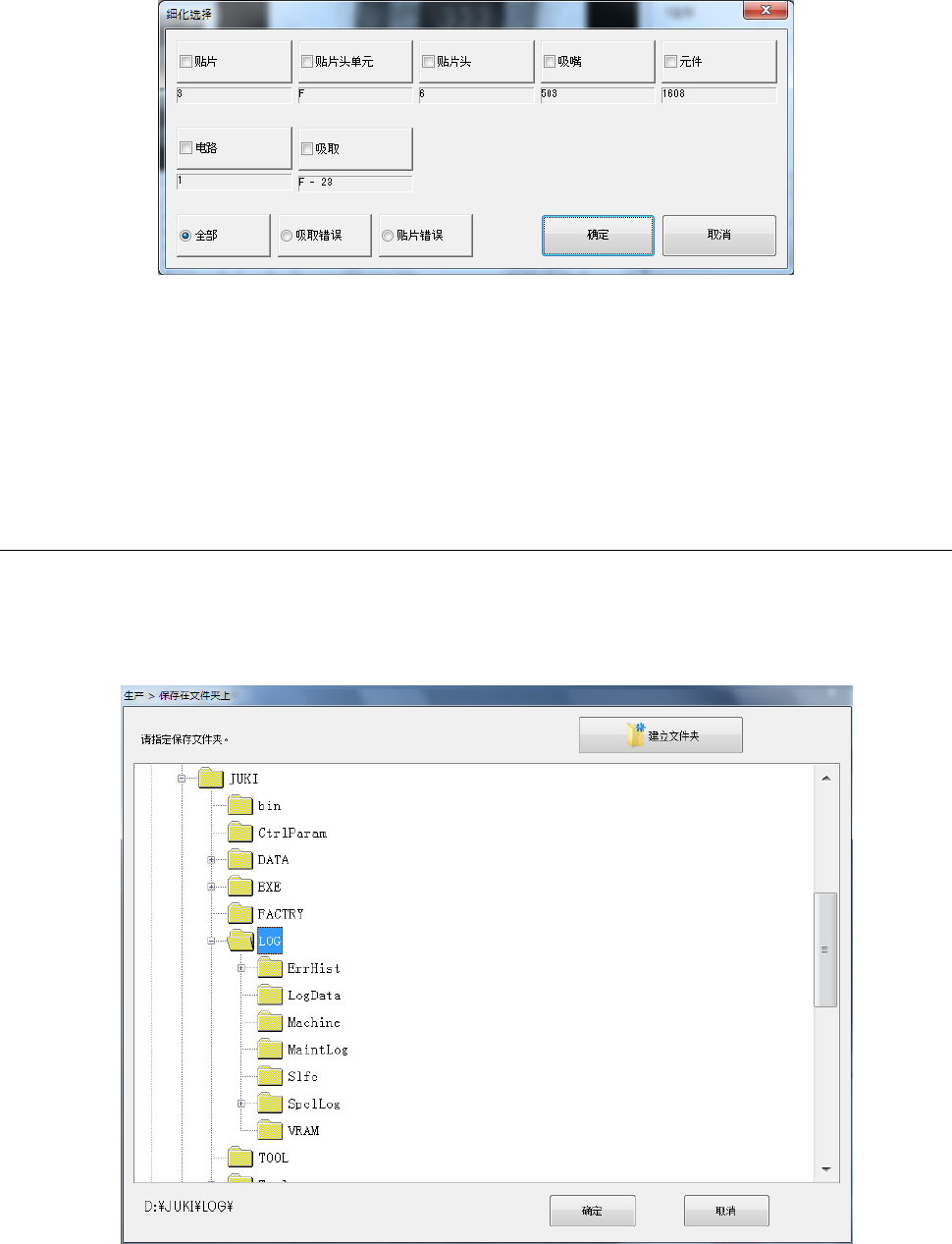

1) 细化
按细化范围选择对话框的设定，只显示与该细化条件一致的数据图像。
2) 全部显示
一览显示数据文件内的所有图像信息。
(6)「返回（上一个）」按钮、「 下一个」按钮
选择上一个、或下一个数据。
(7) 显示图像的保存
将当前放大显示的图像，以 bmp 格式保存在 HDD 或外部存储装置。
2-13-4 EPV 图像一并保存
从生产菜单选择「工具」→「EPV 图像一并保存」后，会显示选择文件夹的对话框。
选择文件夹，按下「OK」按钮后，即可将在图像处理基板（IP-X11）中临时保存的 EPV 拍照图像，一
并保存在 SSD 或外部存储装置里。
第 1 部 基本篇 第 2 章 生产
2-140
2-14 生产时的各项处理
2-14-1 继续返回原点
在可以进行继续返回原点的状态下，按〈START〉开关，即显示带有[伺服锁]按钮的画面。
要显示继续返回原点画面，前提是必须先完成一次全轴返回原点。
◇出现切断伺服电源的异步事项时能否进行继续返回原点列表如下。
◆发生下述情况时，不能进行继续返回原点。
1)全轴返回原点未完成时
2)已执行了继续返回原点，但未完成时
No.
异步事项
继续返回原点
1
主机异常停止
○
2
供料器悬浮瞬间停止
○
3
各轴限位传感器检测
○
4
各轴报警
○
5
基准领域传感器检测
○
6
POWER OFF(CE
机
)
○
第 1 部 基本篇 第 2 章 生产
2-141
2-14-2 继续生产
2-14-2-1 概要
生产异常终止（发生异步事项、生产异常终止）时，可按照以下步骤进行继续生产。
「继续生产」是指：只要进行了一个元件的吸取、贴片动作，之后再进行的生产称为「继续生产」。
如果尚未进行元件的吸取、贴片动作的，则不是「继续生产」而是「新建生产」。
生产开始时，若传送通道上有基板，需要选择搬出（Eject）基板，还是重新固定（重夹）基板开始生
产。这称为「不传送基板的生产」。
・在刚读入生产程序后的状态下，或在结束一次生产画面的状态下，如果按「不传送基板的生产」重
新开始生产时，由于对生产中断时传送通路的状态不明确，有可能造成缺件或误贴片。
・在「不传送基板的生产」中重夹时，如果基板过重，重夹可能失败。
（基板尺寸过大或上面已经贴装了大量元件时）
生产异常终止时，会显示询问生产重新开始位置的提示信息。
此提示信息显示的是未贴片状态下的下一个贴片的开始位置。
在这里点击[确定]，则回到生产条件画面。
下一次生产开始时，会显示询问是否从作为继续生产数据的记录位置重新开始生产的确认提示信
息。同时对生产开始前处理进行确认。
但是，在异常终止后，在下一次生产开始前编辑生产程序时，则不会出现确认提示信息而直接进入
正常生产。（进行了基板 ID、贴片点的增加或删除、变更了贴片点的元件时）
