RX-6 使用说明书 用户使用 Rev11.pdf - 第1011页
第 2 部 功能详解篇 第 12 章 选项组件 12 - 69 12 -9-2- 3 编辑元件数据 在「 元件数据 」的 “ 检测 ” 中设置是否执行元 件验证以 及检查的判定值 。 二极管等有极性 的元件供给方向设置为 0° 时，设置 方向应为：从机 器的正面 看右侧为 “ ＋ ” ， 左侧为 “ － ” 。 详细情况，请参 见「 4-3-5-2-7 检查 2 」 。 输入范围 单位 上限值 下限值 电阻 0.00 ～ 999.99 …
第 2 部 功能详解篇 第 12 章 选项组件
12-68

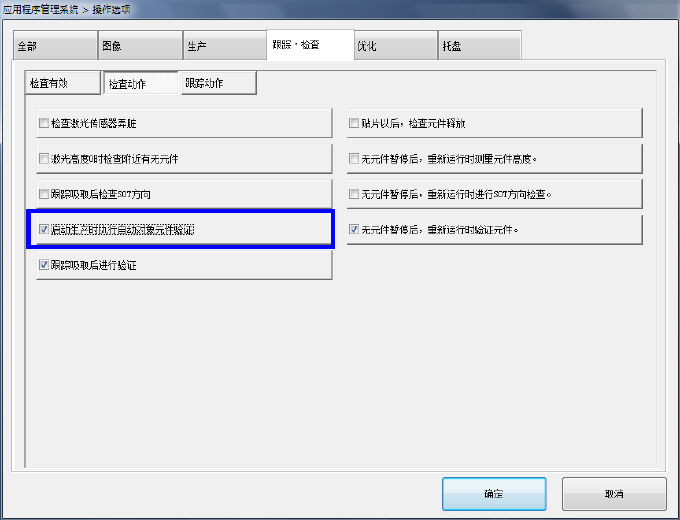

(3)生产开始时，进行自动对象元件的验证检查。
与(1)、(2)同样，确认「启动生产时，执行自动对象元件验证」已经勾选。
第 2 部 功能详解篇 第 12 章 选项组件
12-69
12-9-2-3 编辑元件数据
在「元件数据」的“检测”中设置是否执行元件验证以及检查的判定值。
二极管等有极性的元件供给方向设置为 0°时，设置方向应为：从机器的正面看右侧为“＋”，
左侧为“－”。
详细情况，请参见「4-3-5-2-7 检查 2」。
输入范围
单位
上限值
下限值
电阻
0.00
～
999.99
默认值
0.00
Ω
(
默认值
)
ＫΩ
Ｍ
Ω
0
～
100
％
1％单位
默认值
10
％
-100
～
0
1％单位
默认值
-10
％
电容
0.0～999999.99
默认值
0.00
ｐＦ(默认值)
μＦ
0～100％
1％单位
默认值
80
％
-100～0
1％单位
默认值
-20
％
第 2 部 功能详解篇 第 12 章 选项组件
12-70
12-9-2-4 操作
(1) 单独检查／连续检查
可从编辑程序、生产画面的菜单进行验证单独检查、连续检查
操作方法请参见「2-12-3 验证检查（选购项）」。
(2) 发生无元件时
选中操作选项的「无元件暂停后，重新运行时验证元件」时，将对出现无元件的芯片元件进行
验证检查后，再开始生产运行。
(3) 从生产中重试列表检查
在重试列表显示中由于用完元件等原因进行了供料器更换后，可进行元件验证检查。

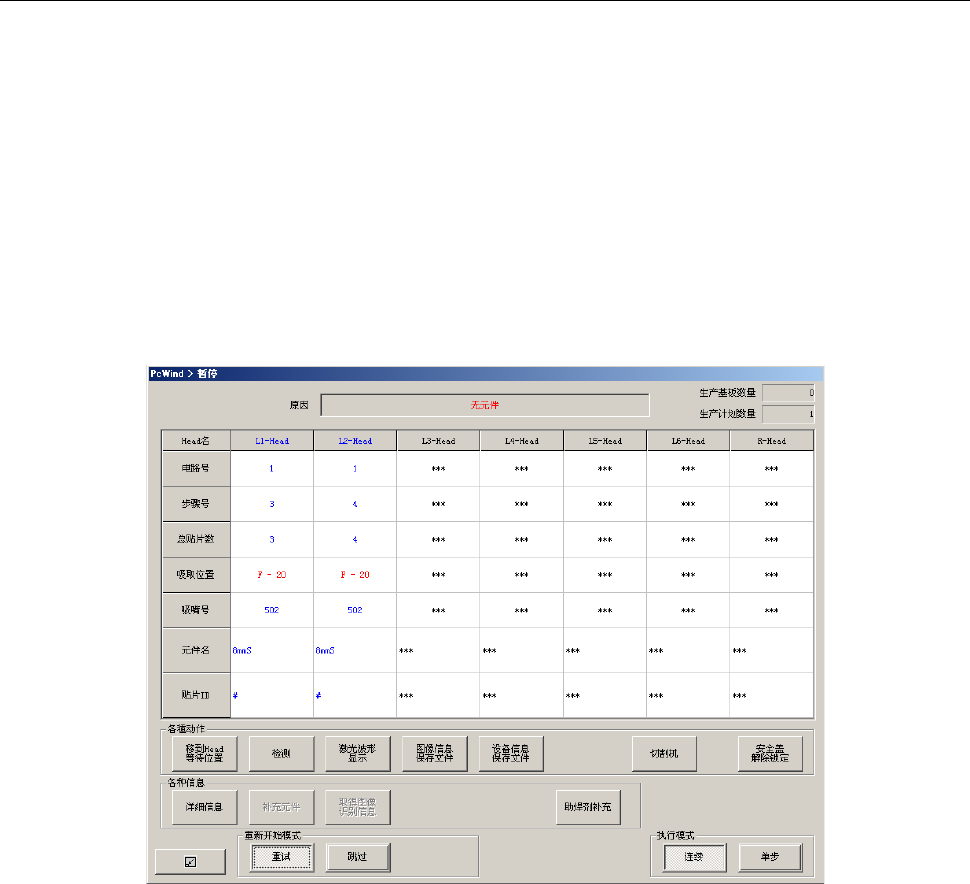

◇ 当选中操作选项的「发生无元件时暂停」，停止时会显示如下画面。
