第 2 部 功能详解篇 第 12 章 选项组件 12 - 117 12 - 13 - 7 可安装范围 12 - 13 -7- 1 转印装置 2 的可 安装 范围 ＜后侧＞ ＜前侧＞ 1 个插槽 4 个插槽 6 个插槽 R7 ～ R 38 安装基准位置 1 个插槽 4 个插槽 6 个插槽 F3 ～ F34 安装基准位置
第 2 部 功能详解篇 第 12 章 选项组件
12-116
12-13-6 安装位置
RX-6/RX-6B/RX-6R，可将转印装置在前后侧区域各设置 1 台，合计 2 处。
转印装置的名称定义如下。
转印装置类型 直线型（基座桥型） 直线型（电
动送料器台架型）
旋转型
名称定义 转印装置 1 转印装置 2 转印装置 3
转印装置安装型
前侧 后侧 前侧 后侧 前侧 后侧
限制条件 CVS 不可
共面性不可 MTS 不可 MTS 不可
转印装置 1
转印装置 2
转印装置 1
转印装置 2
转印装置 3
转印装置 3
前侧台架
后侧台架
第 2 部 功能详解篇 第 12 章 选项组件
12-117

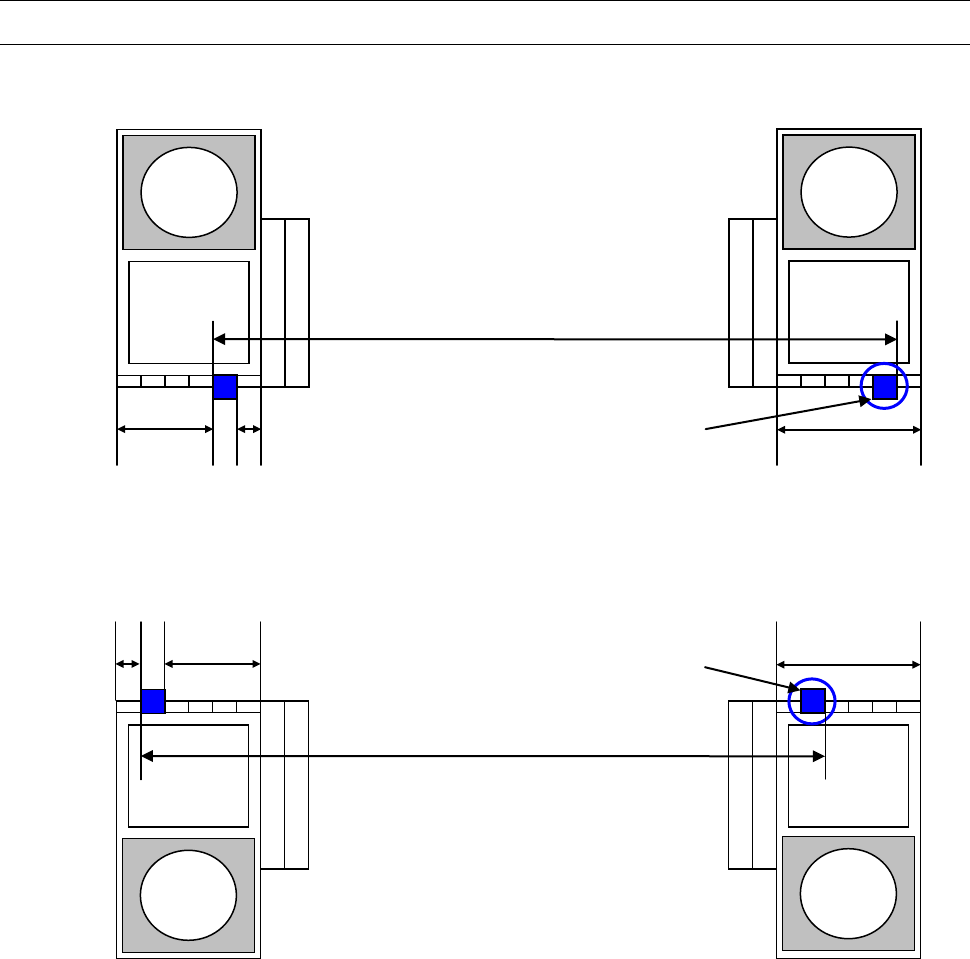

12-13-7 可安装范围
12-13-7-1 转印装置 2 的可安装范围
＜后侧＞
＜前侧＞
1 个插槽 4 个插槽
6 个插槽
R7 ～ R38
安装基准位置
1 个插槽
4 个插槽
6 个插槽
F3 ～ F34
安装基准位置
第 2 部 功能详解篇 第 12 章 选项组件
12-118
12-13-7-2 转印装置 3 可安装范围
＜后侧＞
＜前侧＞
4 个插槽 1 个插槽
6 个插槽
R6 ～ R38
安装基准位置
1 个插槽 4 个插槽
6 个插槽
F3 ～ F35
安装基准位置
