第 1 部基本篇第 2 章生产 2- 102 ⑥基准领域标记识别按照设定的条件进行基准领域标记的识别动作。如果标记数据为准完成状态，则自动进行标记示教，完成标记数据。详见「第 4 章制作生产程序」的「 4-5- 6-2 区域标记」。 ⑦传送控制进行基板传送控制。详见「第 9 章手动控制」的「 9-4-1 传送控制」。

第 1 部基本篇第 2 章生产

2-101

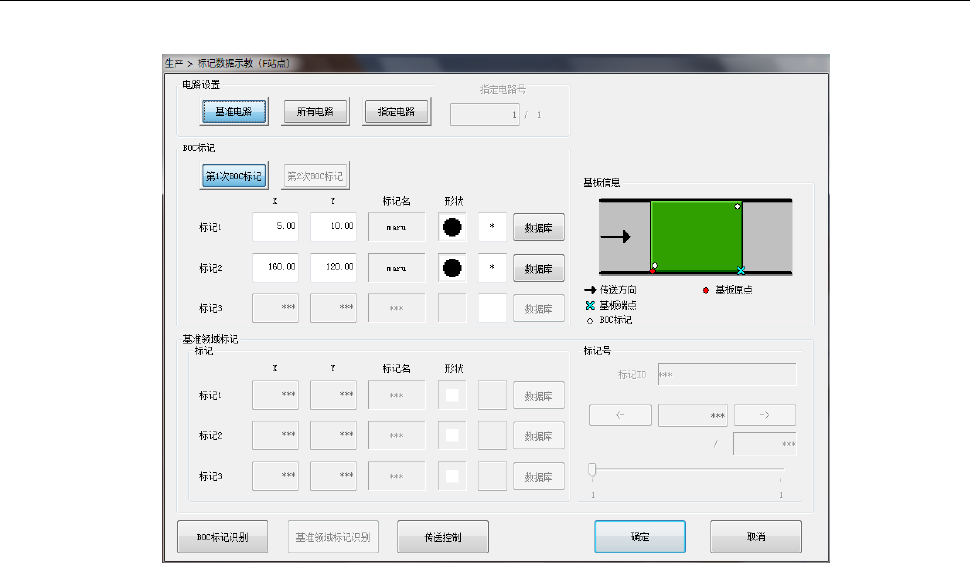

2-12-1-6 标记数据示教

可显示指定站点（工作站）的 BOC 标记、基准领域标记，并对其进行确认。

（1）操作

①电路设置

设置执行识别 BOC 标记、或基准领域标记动作的电路。

只有基准电路可设置所有电路、指定电路。

②BOC 标记

可以进行 BOC 标记的各标记位置示教。进行示教时，要通过功能栏的示教进行输入。此时，输

入焦点无论在 XY 任何一方，XY 可同时自动反映对应值。

③基准领域标记

可以进行基准领域标记的各标记的位置示教。进行示教时，要通过功能栏的示教进行输入。此时，

输入焦点无论在 XY 任何一方，XY 可同时自动反映对应值。

通过在标记编号中输入数字来指定基准领域标记的编号。

④基板信息

显示基板的传送方向、挡块、设计端点、基板位置基准、BOC 标记。

⑤BOC 标记识别

按照设定的条件进行 BOC 标记识别动作。

如果标记数据为准完成状态，则自动进行标记示教，完成标记数据。

详见「第 4 章制作生产程序」的「4-3-3-3 BOC 标记」。

第 1 部基本篇第 2 章生产

2-102

⑥基准领域标记识别

按照设定的条件进行基准领域标记的识别动作。

如果标记数据为准完成状态，则自动进行标记示教，完成标记数据。

详见「第 4 章制作生产程序」的「4-5-6-2 区域标记」。

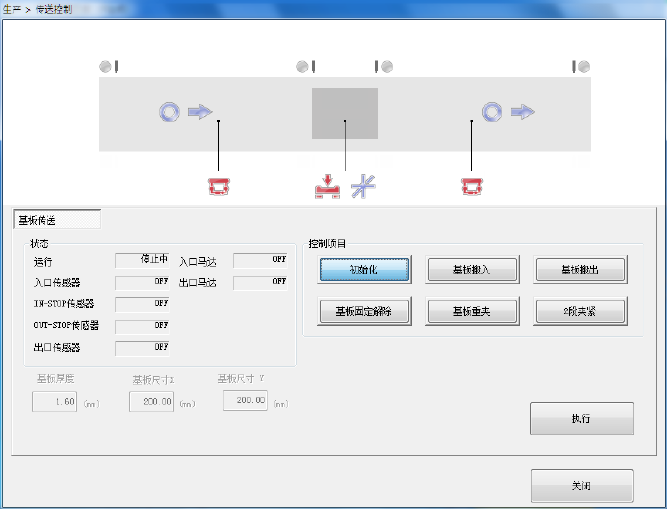

⑦传送控制

进行基板传送控制。

详见「第 9 章手动控制」的「9-4-1 传送控制」。

第 1 部基本篇第 2 章生产

2-103

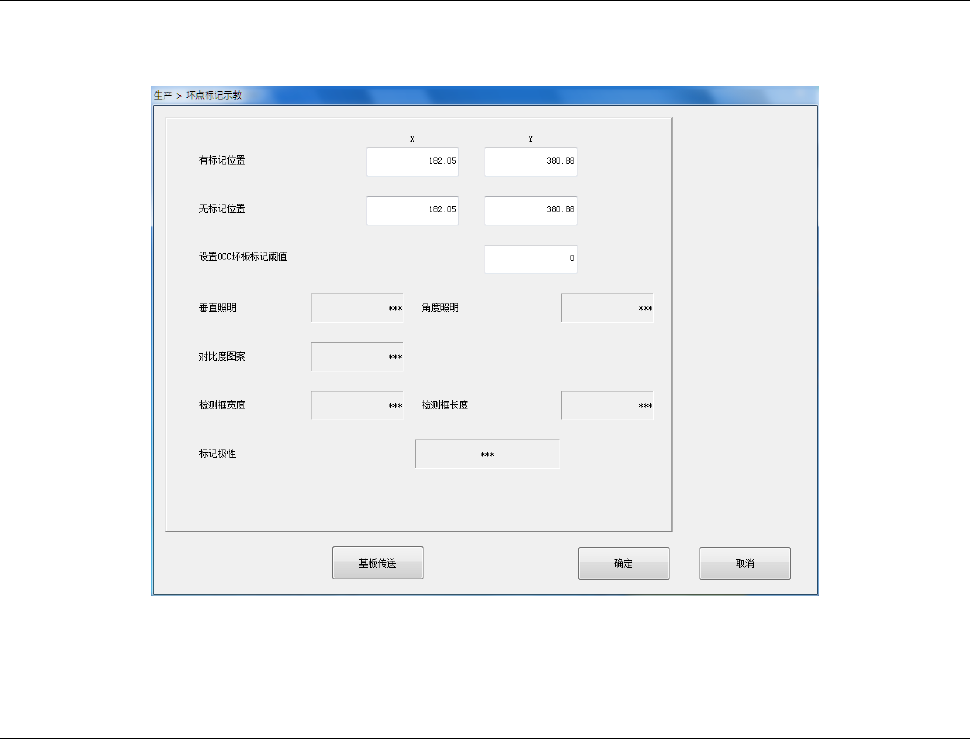

2-12-1-7 坏板标记示教

设置使用 OCC 进行坏板标记识别。

详见「第 8 章机器设置」的「8-3-6-2 坏板标记示教」。

2-12-1-8 MTS 标记识别

自动识别 MTS 的标记识别。

详情请参见「第 4 章制作生产程序」的「4-5-6-3 供料器台架标记」。
