第 1 部 基本篇 第 4 章 制作生产程序
4-251
(12) 跟踪时的自动示教
跟踪暂停时，可进行自动示教。
自动示教时，会出现下列 5 种错误/询问。

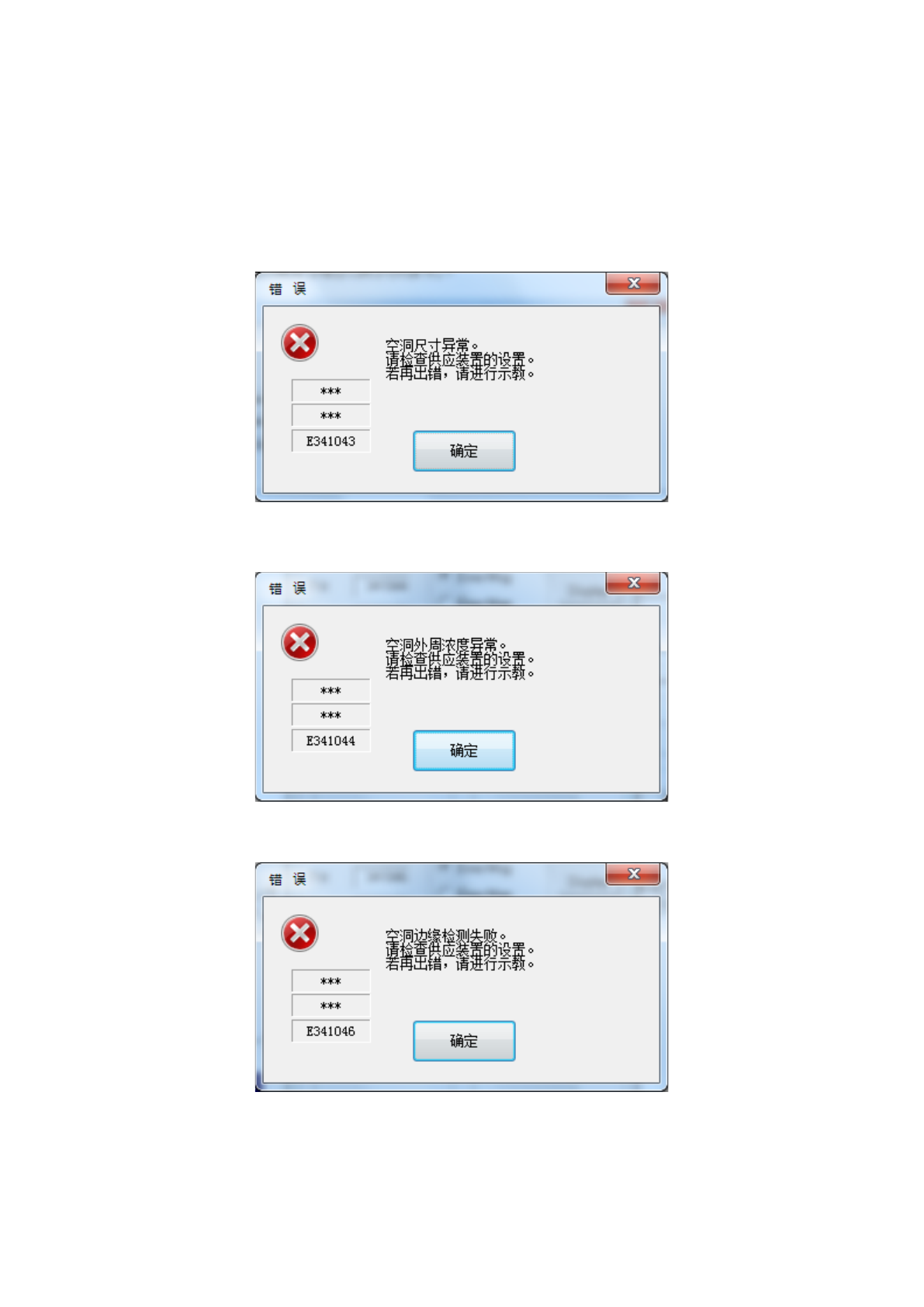

1) 尺寸显得异常时
空洞指的是安装元件的凹进部分。
空洞尺寸与元件尺寸相比显得异常时，显示如下错误提示。
2) 浓度异常时
空洞影子浓度异常时，显示如下错误提示。
3) 中心偏移时
设置的吸取数据与自动示教校正的吸取数据差距过大时，显示如下错误提示。
第 1 部 基本篇 第 4 章 制作生产程序
4-252
4) 空洞边缘检测失败时
空洞影子的矩形框未能检出时，显示如下错误提示。
5) 因进行自动示教，不能同时吸取时
出现不能同时吸取时，显示如下询问。
精度优先的情况下请按[是]，速度优先的情况下请按[否]。
4-5-6-6 取得送料器配置
送料器配置取得功能是将贴片机上加载的送料器或托盘等供应装置的孔位置反映到吸取数据中的功能。
送料器配置取得是 IFS-NX 的选项。
有关功能详情请参见 IFS-NX 附带的『IFS-NX 使用说明书 CD』内的『IFS-NX 使用说明书』。
第 1 部 基本篇 第 4 章 制作生产程序
4-253
4-5-7 测量、检查
No.
子菜单
概要
1
单独测量
测量元件数据的各详细值。
2
连续测量
测量多个元件数据的各详细值。
3
测量贴片基板面高度
测量贴片位置的基板面高度。
4
检查图像识别
使用图像识别，检查元件可否定心。
5 共面检查 执行共面检查。
6
速度确认
进行模拟生产动作。确认动作中的
XYθ
偏移值。
7 负荷检查 执行负荷检查。
8
图像示教
测量球元件（通用图像元件、
BGA
、
FBGA
）的球。
9
坏板标记示教
通过
OCC
单元，对用于判断是否进行电路生产的标记进行示教。
10
校验单独检查
对元件数据所设置的电阻值、容量、极性信息进行比较、检查。
11
校验连续检查
对元件数据所设置的电阻值、容量、极性信息进行比较、检查。
12
确认电动供料器
确认电动供料器的状态。
13 吸取位置 EPV 拍照 在元件吸取位置上确认 EPV 拍照状态。
14 贴片位置 EPV 拍照 在元件贴片位置上确认 EPV 拍照状态。
注意
为了避免人身伤害，在示教操作过程中，切勿将手伸入装置内部
，脸和头也不
要靠近装置。
4-5-7-1 单独、连续测量
吸取实际元件，用激光或图像执行测量后，将其数据值反映到生产程序的功能。
（1） 测量模式
有“连续测量”和“单独测量”2种测量模式。从菜单中选择使用模式。
以下为各模式的功能。
运行模式
运行内容
单独测量
测量元件画面表格中显示的元件。
连续测量
测量生产程序数据内所有元件/条件一致的元件。
测量中因某种原因测量失败的元件可进行单独测量。
（2）测量项目
各种测量项目的功能概要如下表所示。
测量项目
测量内容
备注
元件高度
元件高度尺寸
-
自动计算最适合的激光定心值
仅激光定中心
激光高度
芯片站立判定值
元件尺寸
元件纵横外形尺寸
-
自动计算最适合的吸嘴编号
-
吸取时的真空压力
测量实际元件吸取时的真空压力
-
引脚尺寸
测量元件引脚尺寸
仅图像定中心
引脚间距
引脚长度
引脚个数／欠缺信息
