RX-6 使用说明书 用户使用 Rev11.pdf - 第780页
第 2 部 功能详解篇 第 8 章 机器设置 8- 28 8-3-3- 2 支撑台 选择支撑台，会 显示以下画面。 点击各选项卡， 可指定 [ 基板 传送 ] 、 [ 支撑台 ] 。 双通道传送时， 将「前侧 / 后侧为相 同设置」设定为 OFF ，也可 分别设定 前后通道。
第 2 部 功能详解篇 第 8 章 机器设置
8-27
(2) 设置方法
1) 选择延迟单位
a) 使用单选按钮设置延时单位。
b) 选择[时间]时，基板传送传感器延时中设置的值作为 ms（毫秒）处理，进行延时。
c) 选择[长度]时，基板传送传感器延时中设置的值作为 mm、1/100mm、或 inch 处理，进行延时。
2) 设置传感器延迟时间（标准、选项）
a) 使用按钮选择标准或选项。
b) 如果为选项，可设置各传感器的延迟时间或长度。
c) 可按照 0～2500(ms),0～1000(mm: 单位为 mm 时)的值设置。
d) 对于 30 mm 的缺口大约设置 60 ms 的数值。
3) 准备进入信号延迟时间
a) 可按照 0～300 的数值进行设置。
4)
夹紧动作时的低速延长距离
a) 可设置 0～180.00mm 的值。初始值为 0。
b) 使用传送挡块时可以延长低速进给量。
c) 当设置值为 0 以外的值时有可能降低传送节拍。
5) 传送马达速度
a) 可分别设置传送时、前工序搬入时、和后工序搬出时的设定。
b) 可通过组合框设置 4 个级别。
6) 传送模式(仅双通道传送)
a) 可通过组合框设定双通道(M)／双通道(S)／单通道。
(外侧轨道基准的规格不能选择双通道(S))
7) 基板搬入限制
a) 使用复选框，可设置功能的 ON/OFF。
8) 缓冲器模式（仅单通道传送）
a) 使用单选按钮，可设置 1 缓冲器／2 缓冲器。
9) 夹紧缓冲器（仅单通道传送）
a) 使用单选按钮，可设置 IN 缓冲器／OUT 缓冲器。
缓冲器模式为[2 缓冲器]时，才能选择此项。
10) 设置基板停止
a) 使用单选按钮，可设置无挡块／传送挡块。
可使用传送挡块时，才能选择此项。
第 2 部 功能详解篇 第 8 章 机器设置
8-28

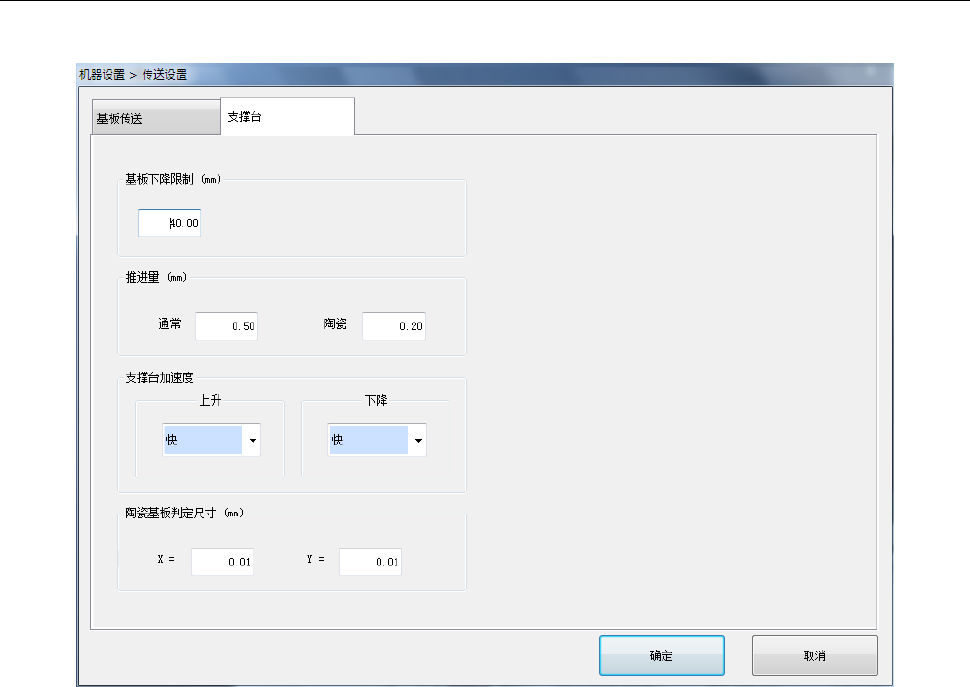

8-3-3-2 支撑台
选择支撑台，会显示以下画面。
点击各选项卡，可指定[基板传送]、[支撑台]。
双通道传送时，将「前侧/后侧为相同设置」设定为 OFF，也可分别设定前后通道。
第 2 部 功能详解篇 第 8 章 机器设置
8-29
(1) 设置项目
No.
项目
设置内容
1
支撑台
（前／后）
基板下降限制(※2)
设置支撑台的基板下降限制值。
2
推进量(※
2)
（通常、陶瓷）(※1)
设置支撑台的推进量。
3
加速度(※
2)
（上升、下降）
设置支撑台的加速度。
4
陶瓷基板判定尺寸
（X、Y）
设置陶瓷基板判定尺寸。
※1 推进量的陶瓷的项目
勾选操作选项的生产·其他的“使用陶瓷基板”，且基板的尺寸（XY）为不足 150mm 时，即判断使用
陶瓷基板，使用陶瓷项目中输入的推进量。即使不是陶瓷基板，只要是不足 150mm 的基板尺寸，且
在操作选项已设置时，也会适用陶瓷项目中输入的推进量。
但是，即使是陶瓷基板，如果是 150mm 以上的基板，则适用通常的推进量。
※2 如果生产程序已指定了传送设定时，则适用生产程序的设定。
