第 2 部功能详解篇第 12 章选项组件 12 - 21 12 -4- 4 动作 (1) 示教将 IC 回收带安装在台架上，示教机器设置的 IC 回收带位置的坐标。注意为防止伤害人身，在示教过程中，请勿将手伸进装置内部，脸部和头部也勿靠近。 (2) 基本动作主机的 He ad 将 IC 放在编带上，元件探测传感探测出元件， 0 .5 秒后，按设定的传送距离移动编带。编带上…

第 2 部功能详解篇第 12 章选项组件

12-20

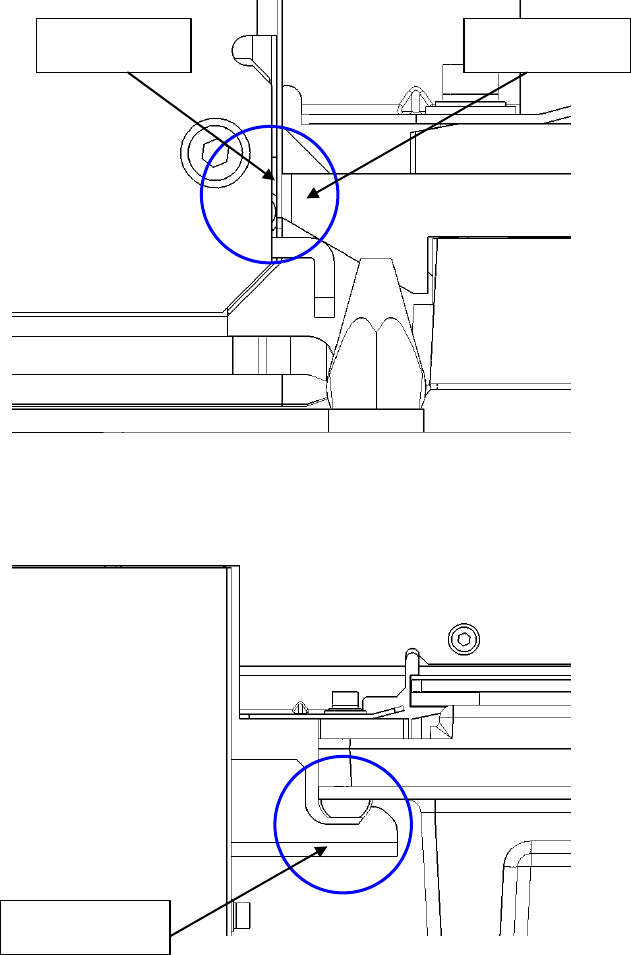

3）插进 IC 回收带，直到盖（罩）子顶住固定块时，放开解锁把和手把，用锁架锁定。

注）请确认 IC 回收带已被锁架锁住。

4）拆卸时，按逆向步骤进行。

固定块盖（罩）子

锁架

第 2 部功能详解篇第 12 章选项组件

12-21

12-4-4 动作

(1) 示教

将 IC 回收带安装在台架上，示教机器设置的 IC 回收带位置的坐标。

注意

为防止伤害人身，在示教过程中，请勿将手伸进装置内部，脸部和头部也勿靠

近。

(2) 基本动作

主机的 Head 将 IC 放在编带上，元件探测传感探测出元件，0.5 秒后，按设定的传送距离移动

编带。

编带上 IC 已满，动作停止时，从编带上回收 IC

后，

请按下复位开关重新启动

。

注意

・为防止伤害人身、损坏装置，回收元件时，务必先确认主机已经完全停止，

打开安全盖(安全罩)后，再进行操作。

・要在供料器台架上安装 IC 回收带的状态下回收元件时，务必边与其他作业人

员进行确认，边进行作业。

・旋转式开关

．设定的

回收数量及编带的传送量

SW、No. 设定

IC 尺寸(mm)

以下

10 15 20 25 30 35 40 45 50

超出

- 10 15 20 25 30 35 40 45

编带传送量(mm)

15 20 25 30 35 40 45 50 55

最大

个数

示教位置

光轴

在元件检出传感光轴上，示教

编带中央。

第 2 部功能详解篇第 12 章选项组件

12-22

12-5 矩阵、托盘服务器（MTS）的设置方法

是主机贴装头能够直接吸取并多个供给的装置。（后侧台架设置）

本机可选择 TR7DN 及 TR8S 两种 MTS。

有关使用方法、设置方法的详情，请参见 MTS 附带的『使用说明书』。

为了防止意外启动引起事故，请切断电源后再进行操作。

12-5-1 TR7DN 安装方法

・上部排出导轨的拆卸、安装

1) 请将升降机升上去。

2) 请拔下①上部排出导轨的气管。

3) 请拆下安装在②切带器单元上的上部排出导轨螺丝(带垫圈内六角螺栓 M5 L=10)。

4) 请拆下安装在③台架支撑与上部排出导轨上的螺丝(带垫圈内六角螺栓 M5 L=10)，拆下排出导

轨托架。

5) 请拆下上部排出导轨。

注意

向右侧推，斜着拔下。

拔下气管
