第 2 部 功能详解篇 第 7 章 操作选项 7- 26 7-5- 3 跟踪动作 按下［跟踪动作 ］按钮，会显示 “ 跟踪动作设置 画 面 ”。
第 2 部 功能详解篇 第 7 章 操作选项
7-25
No.
项目
内容
状态
动作及详细内容
1
跟踪吸取后检查 SOT/元件方向
设置跟踪吸取位置后，是否检查三端子
SOT
元件的方
向、通用图像元件方向。SOT 方向检查台未设置时，不
能选择此项。
跟踪吸取位置后，如果是三端子
SOT
元件及方向
判别对象的通用图像元件，即进行方向检查。
2
跟踪吸取后进行验证
设置跟踪吸取位置后，是否验证检查。
CVS
装置未设置
时，不能选择此项。
跟踪吸取位置后，进行验证检查。
3
启动生产时执行自动对象元件验证
设置生产开始时，执行自动对象元件的验证检查。
CVS
装置未设置时，不能选择此项。
执行生产开始时自动验证检查。
4
贴片以后，检查元件释放
设置元件贴片时执行元件离开吸嘴确认。
在元件贴片动作后
Z
轴上升时，使用激光确认元
件是否残留在吸嘴上。
忽略元件数据的
[
元件释放确认
]
的指定，不进行确
认。
5
激光高度０时检查附近有无元件
变更激光高度为
0
以上元件的吸取检查高度，防止因吸
嘴导致的误检出。
对激光高度设置为
0
以上的元件，使用激光对吸
嘴前端
0.1mm
以下进行吸取检查。
与激光高度的设置值无关，使用激光以激光高度
进行吸取检查。
6
无元件暂停后，重新运行时测量元件
高度
设置无元件（暂停后）重新运行时测量元件高度。
HMS
装置未设置时，不能选择此项。
无元件（暂停后）重新运行时执行元件高度测量
。
7
无元件暂停后，重新运行时验证元件
设置无元件（暂停后）重新运行时的验证检查。
CVS
装
置未设置时，不能选择此项。
无元件（暂停后）重新运行时进行验证元件。
8
无元件暂停后，重新运行时进行 SOT
方向检查
设置无元件（暂停后）重新运行时的
SOT
方向检查、或
通用图像元件方向检查，以判别方向。SOT 方向检查台
未设置时，不能选择此项。
无元件（暂停后）重新运行时进行
SOT
方向检查
或通用图像元件方向检查。
9
焊锡涂布的图像识别
对焊锡转印动作，是在图像识别前、还是图像识别后执
行，进行选择。
初始设定为“在焊锡转印前图像识别”。
第 2 部 功能详解篇 第 7 章 操作选项
7-26
7-5-3 跟踪动作

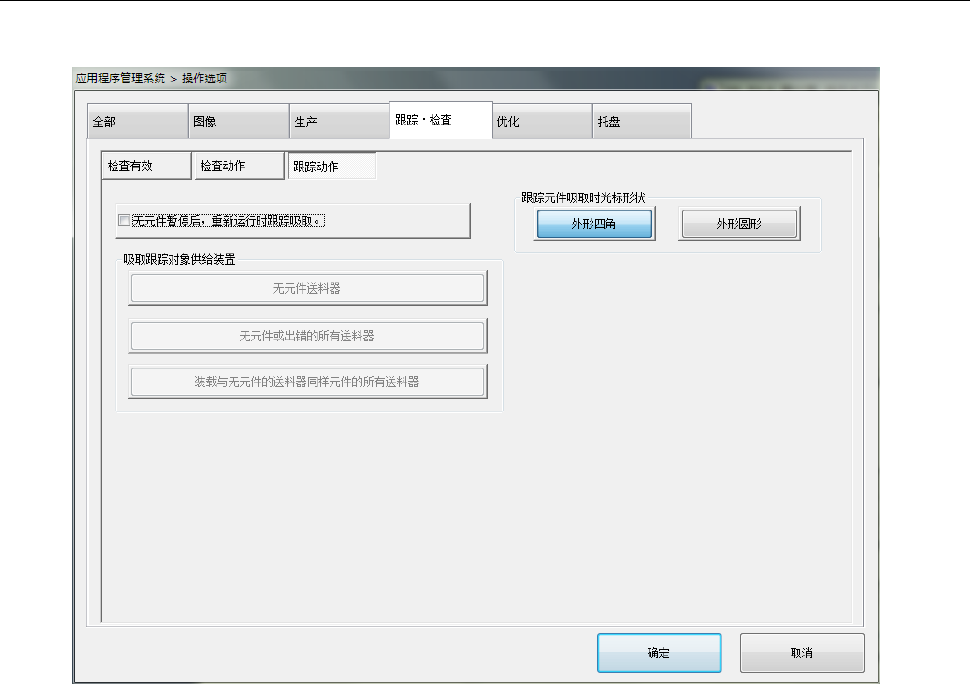

按下［跟踪动作］按钮，会显示“跟踪动作设置画 面 ”。
第 2 部 功能详解篇 第 7 章 操作选项
7-27
No.
项目
内容
动作及详细内容
1
无元件暂停后，重新运行时跟踪
吸取
对于无元件及激光重试超限暂停后，选择重试，按下
<START>
开关后，执行重试前，是否跟踪吸取进行设置。
重试前执行跟踪吸取。这时，
[
跟踪吸取对象供应装
置]组合框会变为有效，可进行选择。
指定条件
如下
所示。
不执行跟踪吸取。这时，
[
跟踪吸取对象供应装置
]
组
合框会变为无效，不能选择。
2
吸取跟踪对象供给装置
设置无元件暂停后开始时跟踪吸取的对象供应装置。
仅当勾选[无元件暂停后，重新运行时跟踪吸取]
时，才能设置
此项。
无元件送料器
仅将无元件的供应装置
作为吸取跟踪的
对象。
无元件或出错的所
有送料器
仅将无元件、或发生错误的供应装置作为
吸取跟踪的对象。
装载与无元件的送
料器同样元件的所
有送料器
将配置与无元件的供应装置
相同元件的
所有供应装置作为吸取跟踪对象。
3
跟踪元件吸取时光标形状
从外形四角
/
外形圆形中选择元件吸取跟踪时的光标形状。
外形四角
元件吸取跟踪时的光标形状为
外形四角。
外形圆形
元件吸取跟踪时的光标形状为外形圆形
。
