第 2 部 功能详解篇 第 7 章 操作选项
7-14
7-4-3 运行

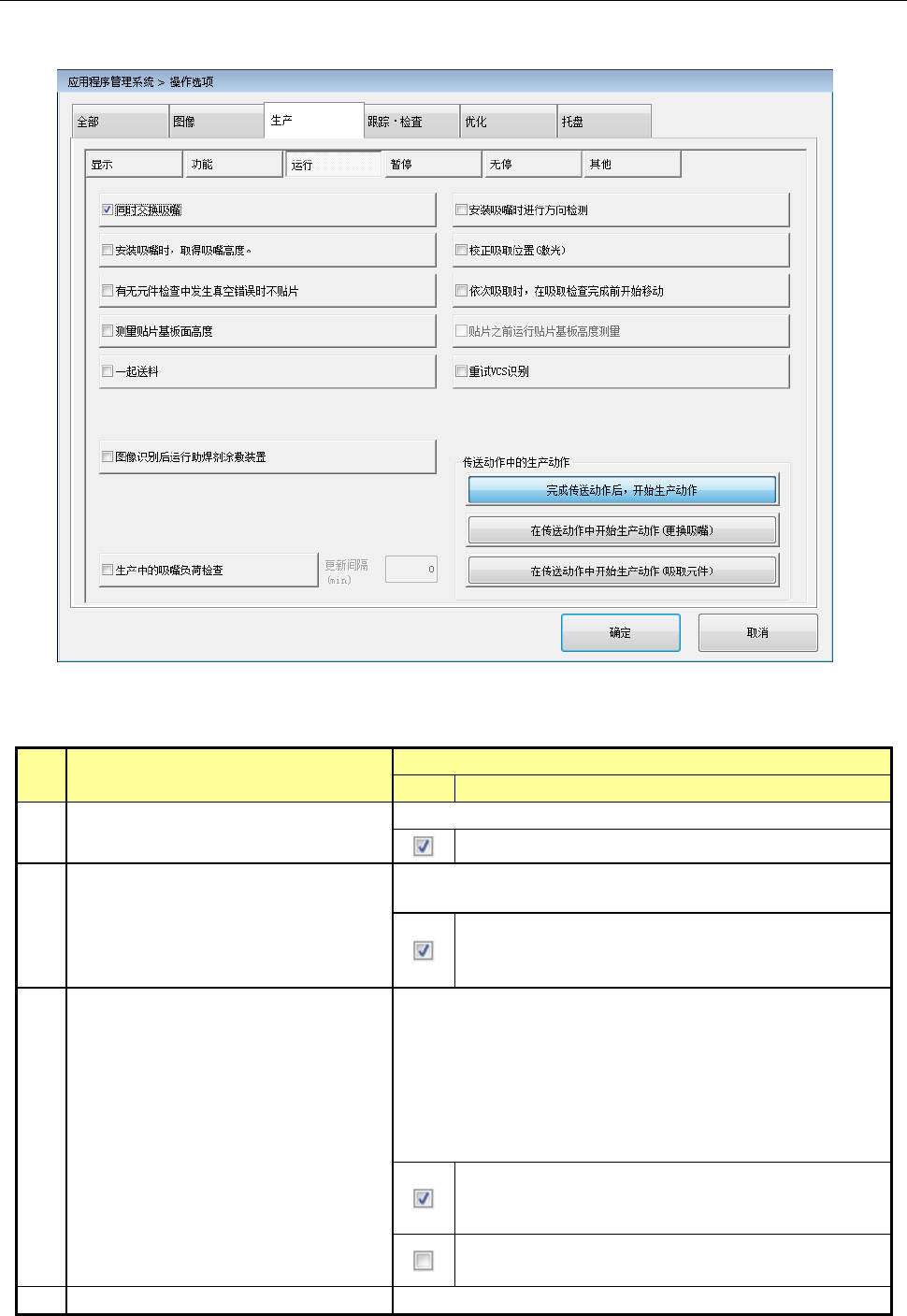

按下［运行］按钮后，显示“生产运行选项设置画面”。
No.
项目
内容
状态
动作及详细内容
1
同时交换吸嘴
设置是否同时交换吸嘴。
执行同时交换吸嘴。
2
安装吸嘴时进行方向检测
设置安装吸嘴时执行方向检测。
安装吸嘴时执行吸嘴安装方向检测，在元件吸取、
识别、贴片时按吸嘴的安装角度进行角度校正。
3
安装吸嘴时，取得吸嘴高度
安装吸嘴时用激光测量吸嘴高度。通过掌握实际测量的
吸嘴高度，在识别元件时可以使其高度方向位置更为准
确。要保证对薄型元件识别的稳定性时，使用此项功能。
安装对应 0402 芯片专用的 509
吸嘴时，不管是否设置此
选项，都必须测量吸嘴高度。
对全部吸嘴，安装时都要测量高度。
只对
0402
芯片专用的
509
吸嘴，安装时要测量
高度。
4
校正吸取位置（激光）
设置执行吸取位置校正。
第 2 部 功能详解篇 第 7 章 操作选项
7-15
No.
项目
内容
状态
动作及详细内容
根据激光定心的结果，对吸取位置进行校正。
不进行吸取位置的校正。
元件数据的「吸取位置校正」将被忽略。
5
有无元件检查中发生真空错误时不贴
片
对检查有无元件时真空检查判断为「无元件」、激光检查
判断为「有元件」的元件，设置贴片动作。
·
对检查有无元件时真空检查判断为「无元件」、激光检
查判断为「有元件」时，要根据废弃元件的设置，废
弃元件，不进行贴片。
·
在贴片前及图像识别前（仅限定心为图像时）的真
空检查中判定为「无元件」时，不进行激光检查，而
按元件废弃方法废弃元件，不进行贴片。
即使真空检查为错误，也要在吸取时、贴片时、图像
识别前进行激光检查，当激光检查判断为有元件时，
要进行贴片。
6
依次吸取时，在吸取检查完成前开始
移动
设置依次吸取元件时
Head
单元开始移动的时间。
进行吸取后，不等待元件有无的检查完成，即开始
移动，执行下一个吸取。只在依次吸取的最后吸取，
完成元件有无检查后，再开始 XY 轴移动。
元件依次吸取时，元件吸取检查完成后，即开始 XY
轴移动，执行以后的吸取。
7 测量贴片基板面高度
设置是否测量贴片基板高度。
测量贴片基板高度。
8 贴片之前运行贴片基板高度测量
设置贴片之前是否测量贴片基板的高度。未勾选贴片基板
高度测量时，不能选择此项。
贴片之前测量贴片基板的高度。
9 一起送料
设置是否进行送料器台架的统一送料。
进行送料器台架的统一送料。
在传送动作中的生产动作选择「传送动作中开始生
产动作（元件吸取）」时，不能选择此项。
10 传送动作中的生产动作
设置传送动作中的生产动作。
完成传送动作后，
开始生产动作
传送动作完成后，开始生产动作。
在传送动作中开始
生产动作
（更换吸嘴）
传送动作过程中，开始吸嘴更换动作。
(双通道生产时，不可选择此项)
在传送动作中开始
生产动作
（吸取元件）
传送动作过程中，开始元件吸取动作。
双传送规格时以及
使用一起送料时，不
能选择此项。
第 2 部 功能详解篇 第 7 章 操作选项
7-16
No.
项目
内容
状态
动作及详细内容
11
重试 VCS 识别
设置
VCS
识别时是否重试。
进行
VCS
识别重试。
12
图像识别后运行助焊剂涂覆装置
设定图像识别前还是图像识别后进行助焊剂涂覆动作。
未设定助焊剂涂覆装置时，不能选择此项。
图像识别前进行助焊剂涂覆动作。
图像识别后进行助焊剂涂覆动作。
