第 2 部 功能详解篇 第 6 章 通用图像元件 6- 28 (3) 要素 组的 删除 在角或边的附近， 把箭 头置于可追加元素 组的 位置 时， 对话框的下 方 会显示 提示信息。 请点击该位置。
第 2 部 功能详解篇 第 6 章 通用图像元件
6-27
(2) 追加要素组
在角或边的附近，把箭
头置于可追加元素组的
位置时，对话框的下方
会显示提示信息。
请点击该位置。
单击[确定]按钮，即
可制作要素组。
第 2 部 功能详解篇 第 6 章 通用图像元件
6-28
(3) 要素组的删除
在角或边的附近，把箭
头置于可追加元素组的
位置时，对话框的下方
会显示提示信息。
请点击该位置。
第 2 部 功能详解篇 第 6 章 通用图像元件
6-29
6-5 通用图像元件的数据制作步骤
对引脚元件类(多引脚元件)的数据制作步骤进行说明。
1.
扩展图像画面
· 在「元件类型」中选择引脚元件类。
· 在「数据格式定义」中选择元件要素组/元件要素格式。
· 在「要素组一览」中选择追加。
2.
元件要素组画面
定义元件要素组(EG)。
元件要素组由相同尺寸、相同间距的引脚集合构成。
◆
说明
在该例中将元件要素分为 4 个元件要素组来定义。第 1、3 元件要素组虽然是尺寸相同、间距相
同的引脚，但由于方向与位置不同，因此归类为不同的元件要素组。第 2、4 元件要素组也是尺
寸相同、间距相同的引脚，但由于中间有空缺，因此从整体上来说，不能算是间距相同。如果
间隔是间距的整数倍，虽然可作为带有引脚欠缺部位的 1 个元件要素组来加以定义，但建议将
其定义为其他元件要素组。
为了定义元件要素组的方向和位置，需要决定元件的姿态。

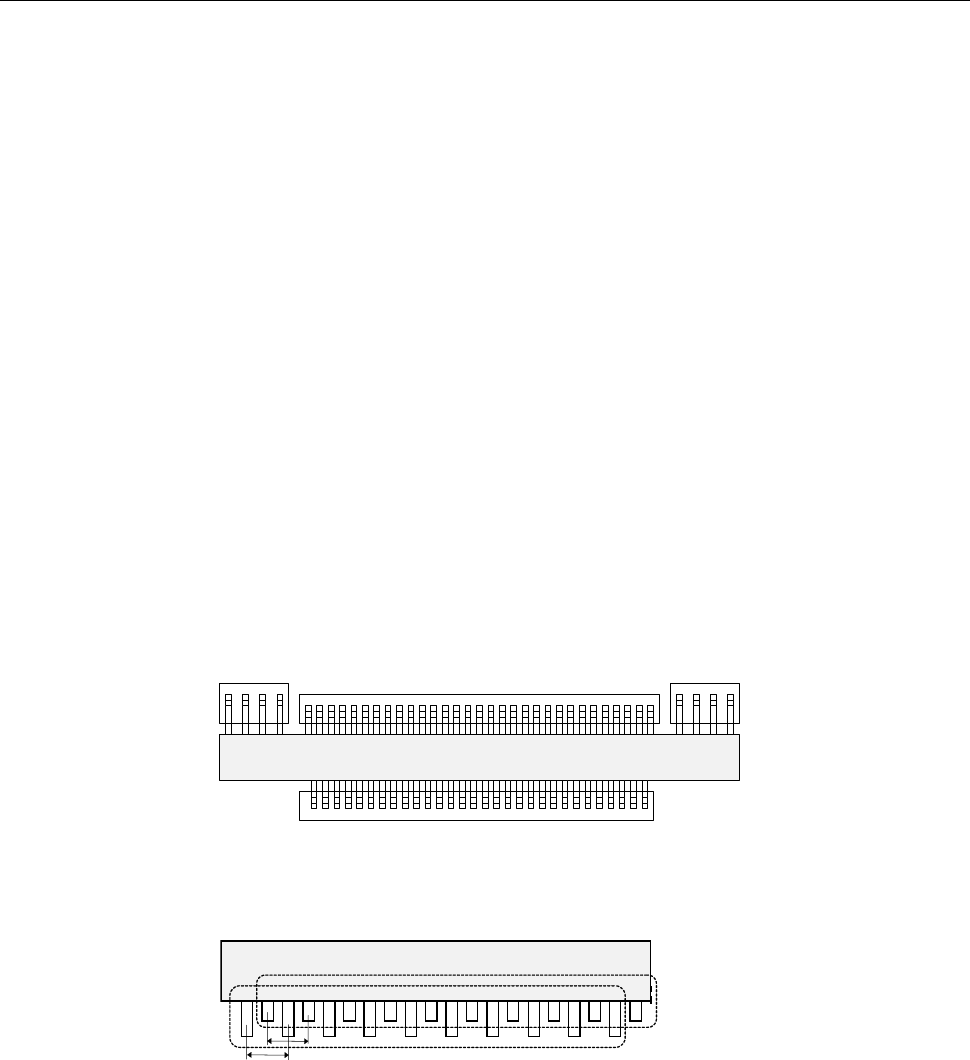

在下图的元件的方向为正常状态。多引脚元件的姿态以 Top View(俯瞰)为基准。
Top View
第 4 元件要素组
第 3 元件要素组
第 2 元件要素组
第 1 元件要素组
如下图所示，引脚长度交替变化时，长引脚组与短引脚组需分开定义。
间距将变成相同的长引脚、短引脚之间的间隔。
第 2 元件要素组
间距 1
间距 2
第 1 元件要素组
