第 1 部 基本篇 第 4 章 制作生产程序
4-310
7) OCC 坏板标记识别(阈值取得失败)
在示教的 OCC 坏板标记识别阈值取得动作中取得失败时，显示「阈值取得失败。是否自动取得？」
的提示信息。
① 按[确定]按钮，再次进行阈值取得动作。
② 按[取消]按钮，结束阈值取得动作。

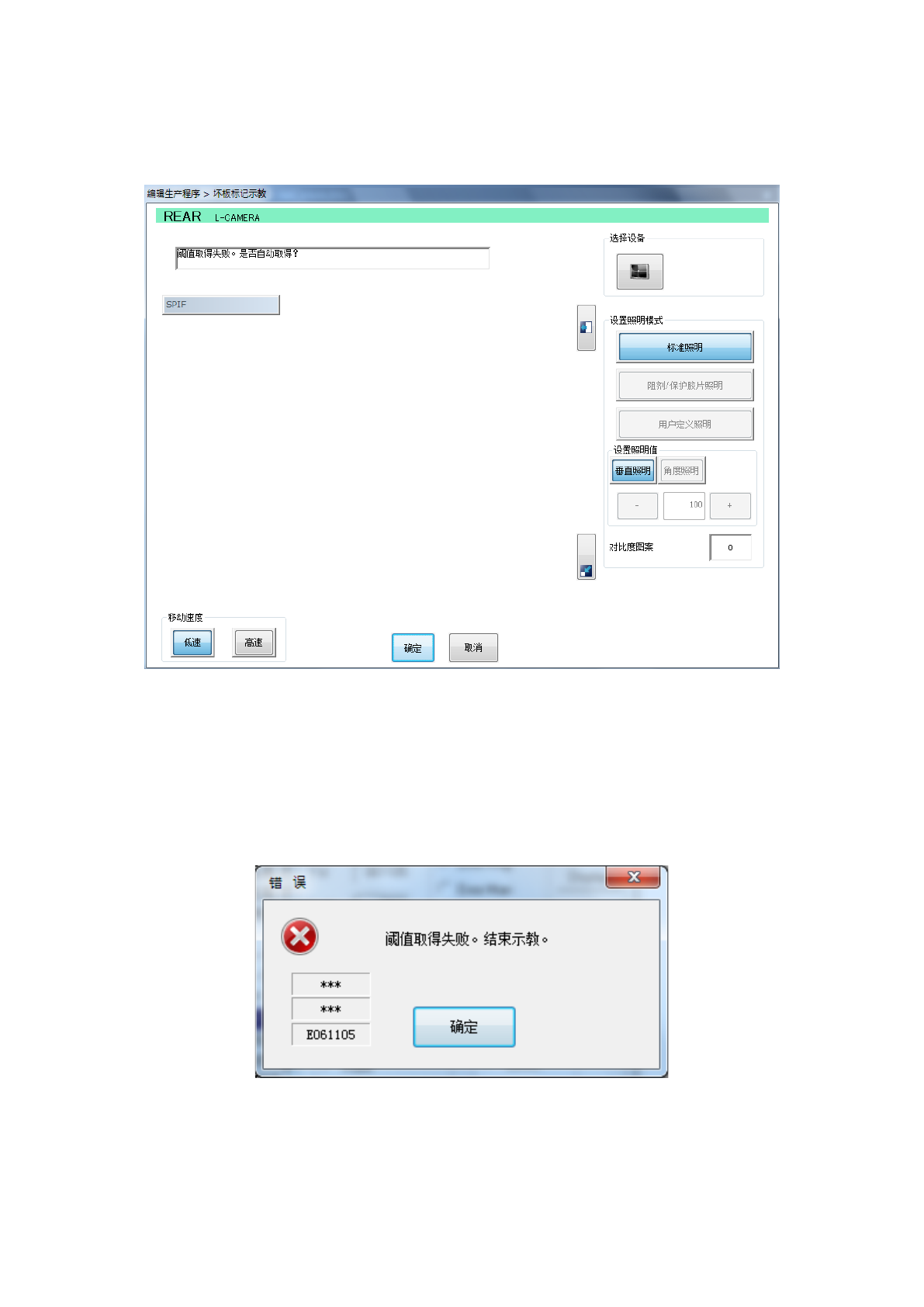

8) OCC 坏板标记识别(阈值自动取得)中失败
示教的自动阈值取得动作中识别失败时，显示以下提示信息。
第 1 部 基本篇 第 4 章 制作生产程序
4-311
4-5-7-9 验证单独检查（选项）
将指定的元件安装到 Head 上，与程序（元件数据）中设置的电阻值、容量、极性的信息比较、检查。
请详见「2-12
-3 验证检查（选项）」。
4-5-7-10 验证连续检查（选项）
将与指定的条件一致的元件安装到 Head 上与程序（元件数据）中设置的电阻值、容量、极性的信息比
较、检查。请详见「2-12-3 验证检查（选项）」。
4-5-7-11 确认电动送料器
确认电动送料器，显示当前的生产程序电动送料器状态。
详情请参见「2-10 确认电动送料器」。
4-5-7-12 吸取位置 EPV 拍照
吸取位置 EPV 拍照是用指定的 Head 对指定的吸取位置进行测试拍照。另外，在元件数据中设定了进行
表面背面判定时，也会进行表面背面判定。
从编辑程序菜单选择[测量・检查]－[吸取位置 EPV 拍照]，即显示以下画面。
① 检查元件
显示检查的元件内容。
② 吸取坐标
显示吸取元件的吸取位置的内容。
也可将吸取位置变更为前代替元件或后代替元件。
如果没有吸取数据时，会发生「E331027 没有可检查的元件。」 错误。
● 变更吸取坐标
测量时使用的元件吸取位置与实际不一致时，可对贴片坐标进行示教。
也可不进行示教而手动输入变更。
● 把示教结果反映在吸取数据上
选择是否将使用示教功能的示教结果反映到吸取数据。
第 1 部 基本篇 第 4 章 制作生产程序
4-312
如果取消勾选，则仅适用于本次吸取时的坐标。
● 送料
对送料器进行一次顶推，传送元件（32mm 纸带除外）。
③ [放大]按钮、[缩小]按钮
将拍摄的 EPV 图像进行放大、缩小。
④ [保存]按钮
对拍摄的 EPV 图像进行保存。
⑤ 使用 Head
指定要进行吸取位置 EPV 拍照的 Head。
⑥ 设定吸取时的照明
设定执行吸取拍照时的照明。
⑦ 吸取时表面背面判定
设定吸取时表面背面判定。
● 阈值
设定将拍照图像 2 值化时的阈值。
● 激光运算
设定表面背面判定算法。
● 元件表面
设定判定对象元件表面的亮度。
⑧ [拍照]按钮
XY 轴移动到吸取位置，进行 EPV 拍照。
由于是以 EPV 拍照动作为目的，因此不进行 Z 轴的吸取动作。
⑨ [前代替元件]按钮、[后代替元件]按钮
如果当前显示的元件有代替元件时，即会显示此按钮。
⑩ [返回]按钮
结束单独测量，返回到调出的原来画面。
